Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
32

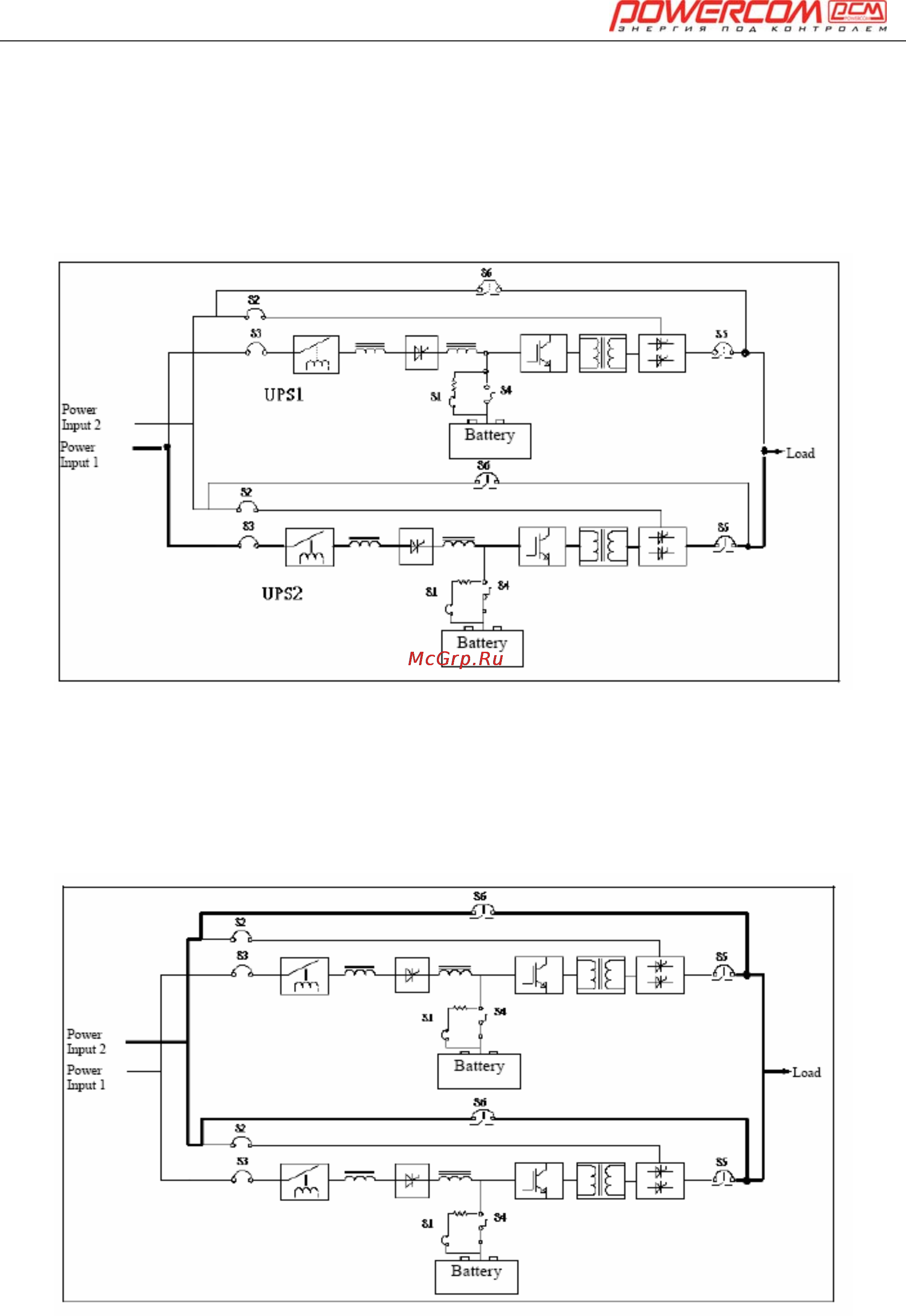

выпрямитель, инвертор и выходной переключатель UPS1 к подключенной нагрузке, но
UPS2 отключен для технического обслуживания.
Одно устройство (UPS2) в нормальном режиме, другое (UPS1) в режиме
обслуживания
В данном режиме работы параллельной системы напряжение проходит через
выпрямитель, инвертор и выходной переключатель UPS2 к подключенной нагрузке, но
UPS1 отключен для технического обслуживания.
Оба устройства (UPS1 и UPS2) в режиме ручного байпас для обслуживания
В данном режиме работы параллельной системы напряжение поступает из электросети
общего пользования через ручной байпас. Данная операция выполняется только
