Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
59
4-1-3 Размещение ИБП и условия окружающей среды
Меры предосторожности при размещении системы
(1) Размещайте ИБП в чистом кондиционируемом помещении. Температура
окружающей среды должна находиться в диапазоне -10
o
C~+28
o
C. Срок службы
аккумуляторов может сокращаться, если температура окружающей среды
выходит за пределы указанного диапазона. Наиболее идеальная температура
окружающей среды находиться в диапазоне +5
o
C~+25
o
C.
(2) Вентиляционные отверстия для притока воздуха находятся на правой и левой
стенке корпуса и нижней поверхности ИБП. Вентиляционные отверстия для
оттока воздуха находятся на задней стенке корпуса как показано на рисунке 4-3-a.
Никогда не закрывайте эти вентиляционные отверстия во избежание перегрева
ИБП и выхода его из строя.
Содержание
- Источники бесперебойного питания 1
- Серия onl 33 1
- Содержание 2
- 1 описание 4
- 2 меры предосторожности 4
- Введение 4
- 1 блок схема системы 6
- Система в конфигурации из одного устройства 6
- Структура системы 6
- Краткое описание работы ибп 7
- 2 конструкция системы 8
- Powercom co ltd все права защищены 11
- Рис 2 2d 11
- Powercom co ltd все права защищены 13
- Рис 2 2f 13
- 3 описание функций ключевых модулей системы 2 выпрямитель зарядное устройство 15
- Инвертор 17
- Байпас электронный статический 19
- Аварийное отключение epo выключатель 20
- Входной электромагнитный выключатель старта защиты 20
- 4 режимы работы системы 22
- Система в конфигурации из параллельных устройств 24
- Powercom co ltd все права защищены 26
- На рисунках 2 6c и 2 6d изображена конструкция onl33 мощностью 22 ква и 30ква 26
- Рис 2 6c 26
- Рис 2 6d 26
- Панель управления 35
- Панель управления отдельного устройства 35
- 3 меню жк панели версия 1 37
- A 1 параметры данных 38
- Версия 1 38
- Выходная мощность r 000 0 квт s 000 0 квт t 000 0 квт 39
- Примечание фактический ток заряда onl 10k33 и onl 15k33 составляет половину от установленного значения примечание результат ток заряда аккумуляторов х напряжение на аккумуляторах мощность нагрузки должен быть меньше мощности всего ибп 43
- Кнопками влево вправо выберите позицию кнопками вверх вниз выберите значение 50
- С 2 2 50
- 9 меню жк панели 53
- Нет 54
- Примечание пароль по умолчанию для панелей 2го поколения 0000 54
- С 2 1 54
- С 2 2 54
- Кнопками влево вправо выберите позицию кнопками вверх вниз выберите значение 56
- С 2 2 56
- 1 расположение 57
- Расположение и инсталляция 57
- Powercom co ltd все права защищены 58

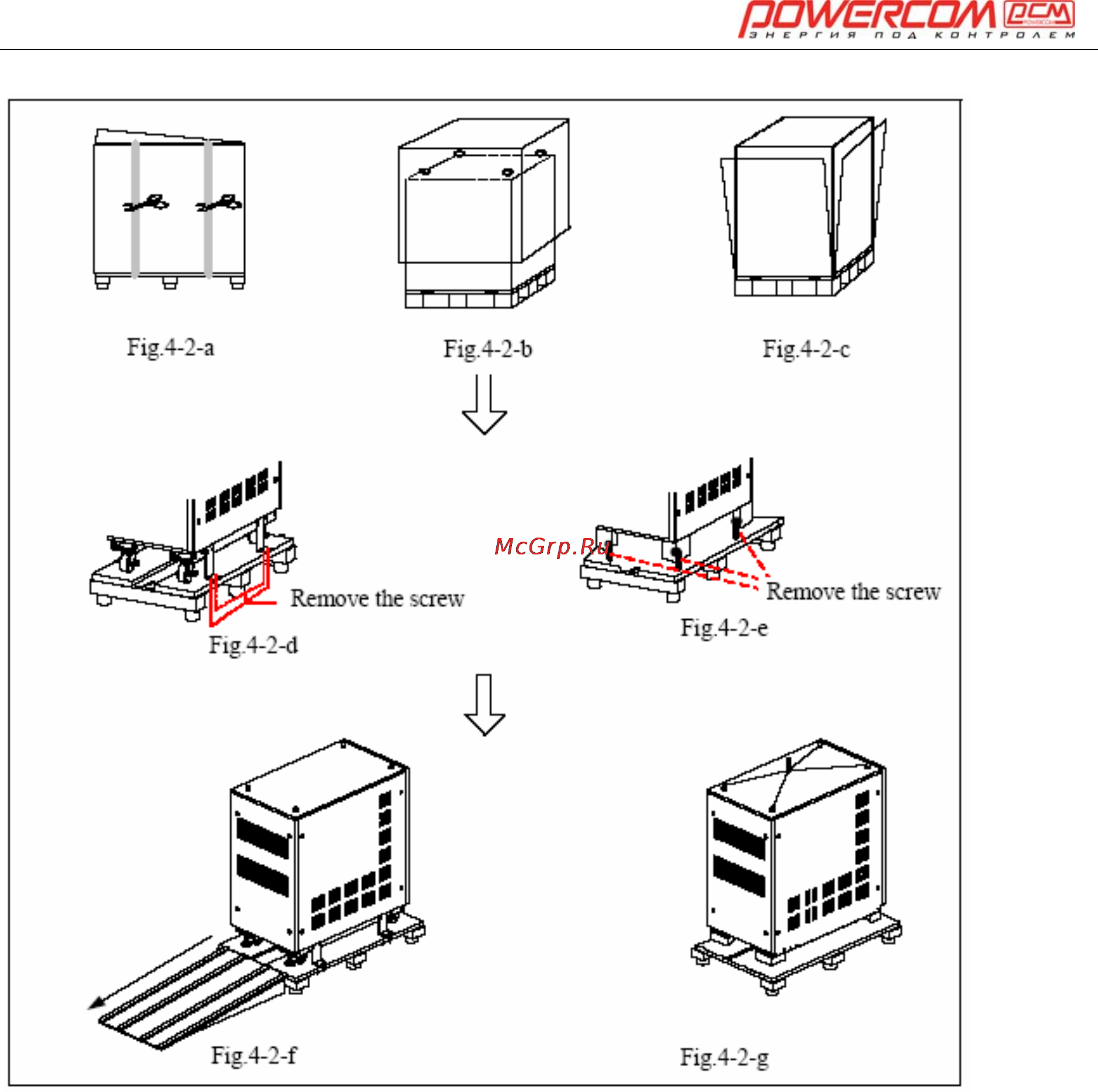

- 1 2 снятие транспортной упаковки пожалуйста следуйте приведенной ниже иллюстрированной последовательности снятия транспортной упаковки ибп 1 в начале разрежьте стягивающие пластиковые ленты удерживающие картонную упаковку и снимите ее вверх как показано на рисунках 4 2 a 4 2 c 2 снимите полиэтиленовый пакет защищающий оборудование 3 для onl 10k33 onl 30k33 при помощи соответствующего инструмента удалите крепежные элементы удерживающие ибп на паллете l образными металлическими пластинами в соответствии с рисунком 4 2 d также для onl 45k33 onl200k33 удалите крепежные элементы удерживающие ибп на паллете l образными металлическими пластинами в соответствии с рисунком 4 2 e 59
