POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
60

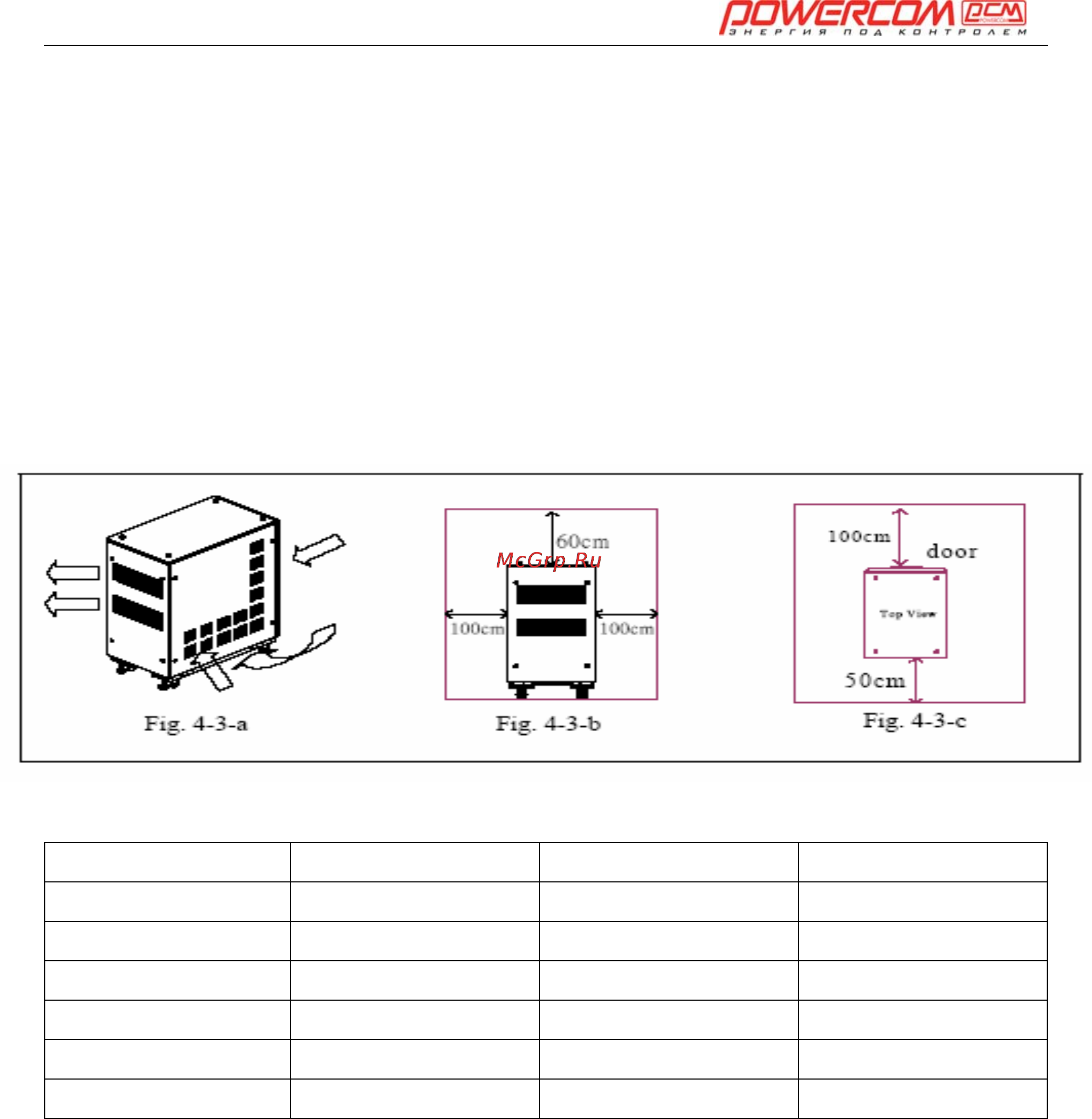

(3) Расстояние до ближайших стен или объектов должно обеспечивать
беспрепятственный доступ к ИБП для проведения регламентных работ или
ремонта. Для нормального охлаждения устройства необходимо расстояние не
менее 100см спереди и до боковых стенок и не менее 50см до задней стенки ИБП.
На рисунке 4-3-b изображен вид сзади, на рисунке 4-3-с вид сверху.
(4) В таблице 4-3-d приведены данные тепловыделения в единицах BTU (одна
тепловая единица равна 0.293 Ватт) для серии ONL33.
(5) Для обеспечения безопасной эксплуатации оборудования размещайте его в
достаточно освещенном и оборудованном системой пожарной безопасности
контролируемом помещении.
Модель BTU Модель BTU
ONL-10K33 4098 ONL-80K33 21859
ONL-15K33 6148 ONL-100K33 23908
ONL-22.5K33 7685 ONL-120K33 28960
ONL-30K33 10246 ONL-160K33 32789
ONL-45K33 13833 ONL-200K33 40986
ONL-60K33 18444
Таблица 4-3-d
