Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА

инструкция по эксплуатации

(5) Сохранение системного времени и даты:

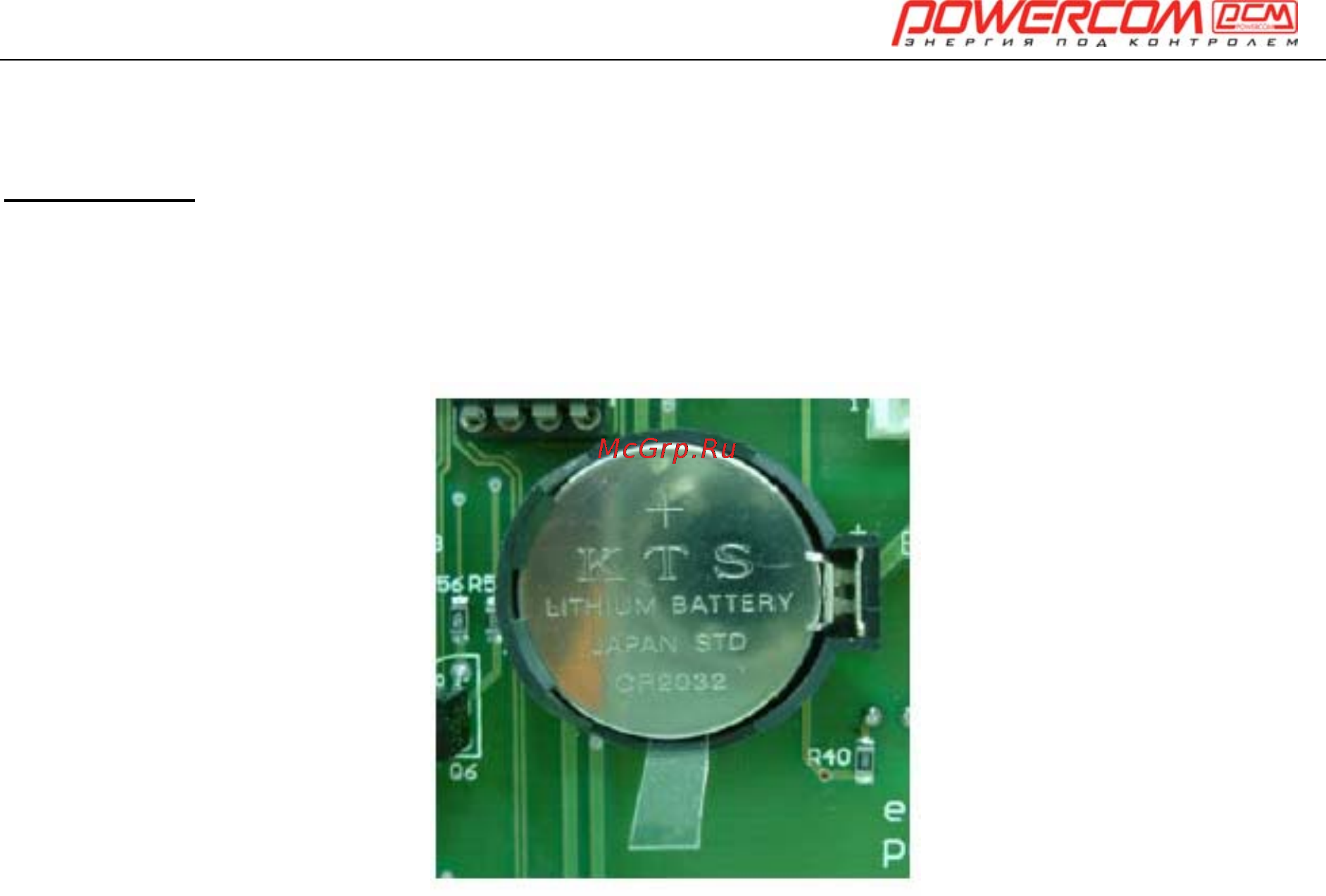

Внимание! После выполнения инструкции (4), пожалуйста, удалите пластиковую

изоляционную прокладку под литиевой батареей на плате LCD-панели (см. на фото

ниже). Данная процедура необходима для сохранения настроек даты и времени.

(Примечание: используйте стандартные литиевые батареи).

(6) Описание процедуры включения ИБП:

Убедитесь, что все подключенные к ИБП нагрузки выключены или провода, идущие к

нагрузке не подключены к терминалу ИБП. Включите последовательно один за другим

автоматы S1, затем S2 (если у вашего ИБП присутствует дополнительный байпасный вход)

и затем автомат S3. Через некоторое время (примерно 10 секунд) включится подсветка

дисплея, будут отображаться основные параметры ИБП. Теперь можно отключить автомат

S1. Ус т а н о в и т е батарейные предохранители в держатели для них S4, затем включите S5.

Нажмите кнопку «ON/Вкл» на лицевой панели и подтвердите включение нажатием кнопки

«Enter/Ввод». В течение 30 секунд ИБП определяет состояние батарей и плавно запускает

инвертор. ИБП переключится из режима

байпас (Bypass) в режим работы нагрузки от

инвертора примерно через минуту, соответствующие светодиодные индикаторы на лицевой

панели отобразят это. Используйте вольтметр постоянного тока для проверки значения

напряжения на клеммах B+ и B-, номинальным считается уровень 410 Вольт. Затем

проверьте уровни выходных напряжений по фазам R, S, и T, убедитесь в соответствии этих

значений с показаниями на дисплее ИБП.

Последовательность операций приведена ниже на рисунке 5-1.
