Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
81

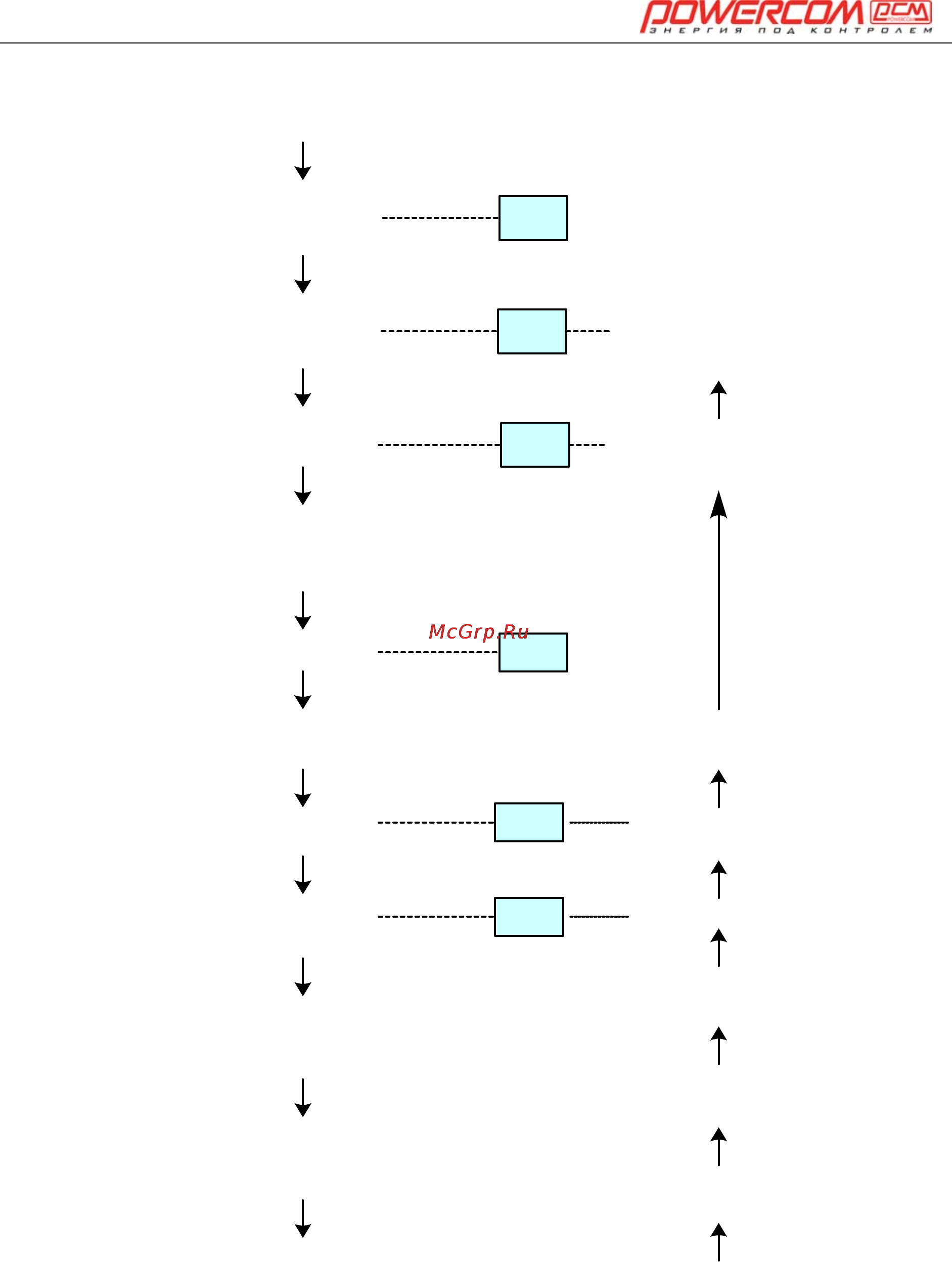

Рис. 5-1: Процедура включения и выключения системы
Порядок включения
ИБП
Включить
Нажать
кнопку «ON»
Нажать кнопку
«Enter»
Подождать несколько
секунд (включится
подсветка дисплея)
S5
S4
S1
S3
S2
(опциональный)
S1
Наименование
автоматов
Включить
Включить
Отключить
Установить плавкие
предохранители
Включить
Индикатор «Inverter»
включится через 60...120
секунд
Порядок выключения
ИБП (обратная
последовательность)
Нажать
кнопку «OFF»
Нажать кнопку
«Enter»
Включится индикатор
«Bypass»
Отключить
Удалить плавкие
предохранители
Отключить
Отключить
Включить
Отключить
