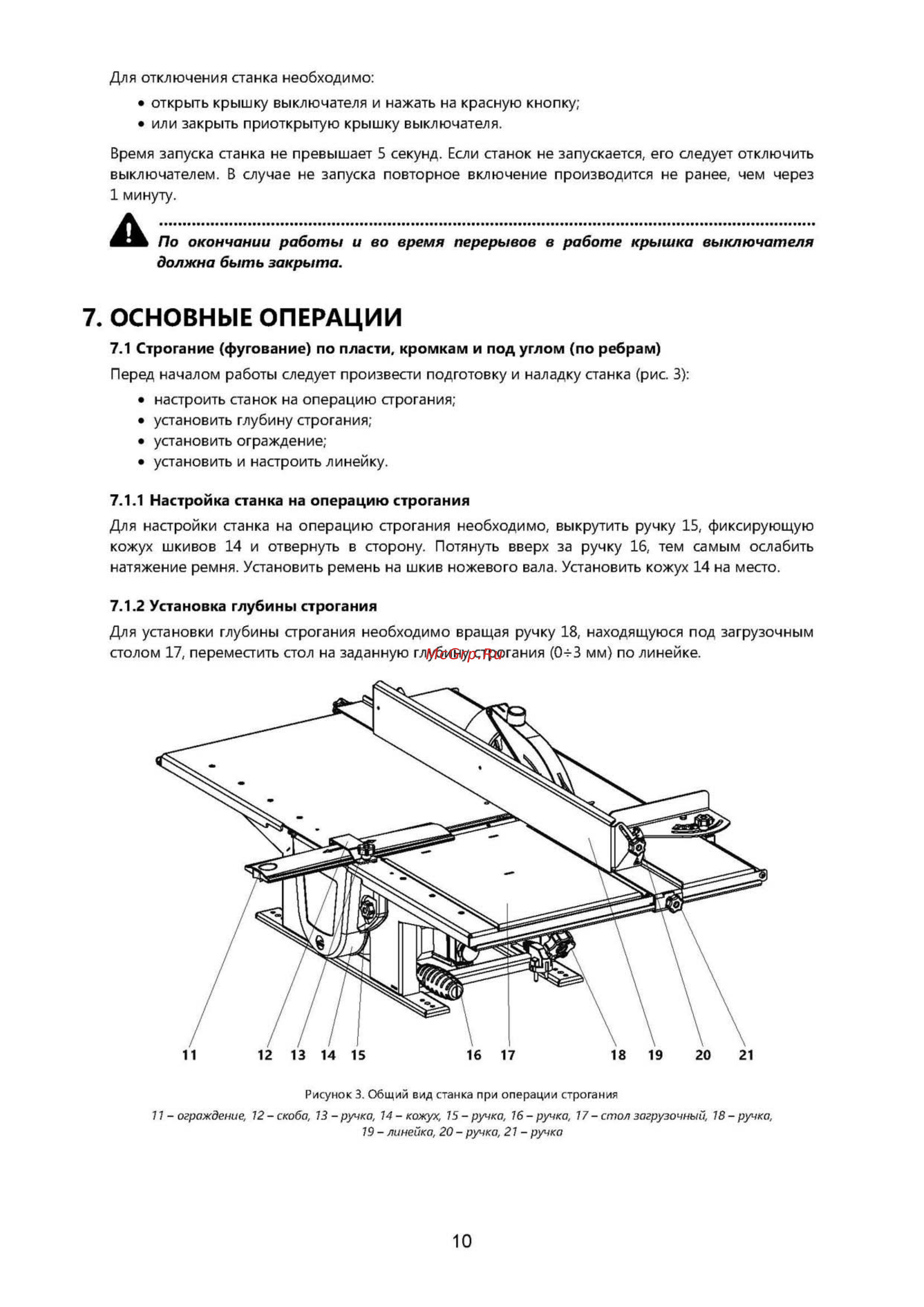

Для отключения станка необходимо открыть крышку выключателя и нажать на красную кнопку или закрыть приоткрытую крышку выключателя Время запуска станка не превышает 5 секунд Если станок не запускается его следует отключить выключателем В случае не запуска повторное включение производится не ранее чем через 1 минуту А По окончании работы и во время перерывов в работе крышка выключателя должна быть закрыта 7 ОСНОВНЫЕ ОПЕРАЦИИ 7 1 Строгание фугование по пласти кромкам и под углом по ребрам Перед началом работы следует произвести подготовку и наладку станка рис 3 настроить станок на операцию строгания установить глубину строгания установить ограждение установить и настроить линейку 7 1 1 Настройка станка на операцию строгания Для настройки станка на операцию строгания необходимо выкрутить ручку 15 фиксирующую кожух шкивов 14 и отвернуть в сторону Потянуть вверх за ручку 16 тем самым ослабить натяжение ремня Установить ремень на шкив ножевого вала Установить кожух 14 на место 7 1 2 Установка глубины строгания Для установки глубины строгания необходимо вращая ручку 18 находящуюся под загрузочным столом 17 переместить стол на заданную глубину строгания 0 гЗ мм по линейке Рисунок 3 Общий вид станка при операции строгания 11 ограждение 12 скоба 13 ручка 14 кожух 15 ручка 16 ручка 17 стол загрузочный 18 ручка 19 линейка 20 ручка 21 ручка 10
