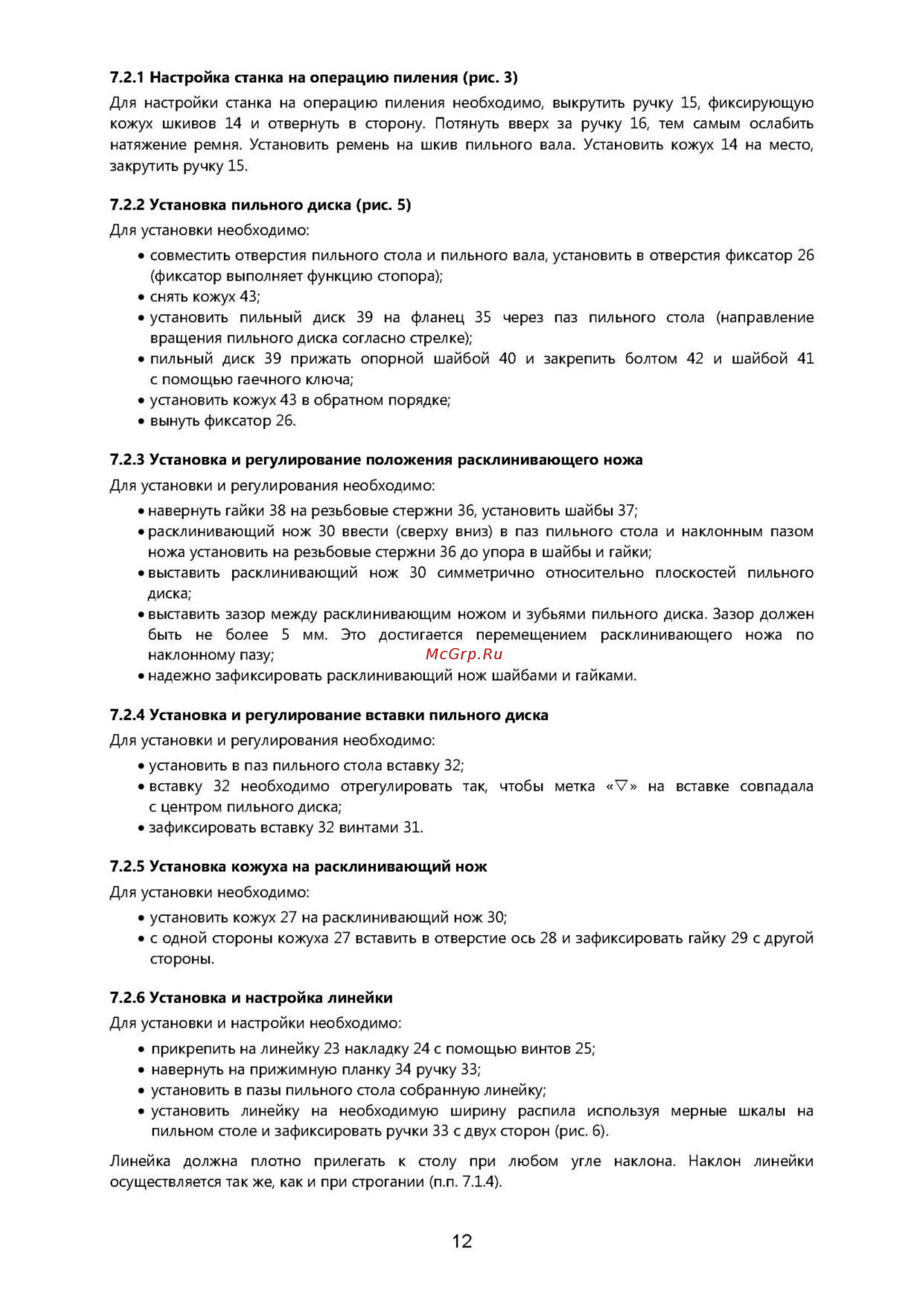

7 2 1 Настройка станка на операцию пиления рис 3 Для настройки станка на операцию пиления необходимо выкрутить ручку 15 фиксирующую кожух шкивов 14 и отвернуть в сторону Потянуть вверх за ручку 16 тем самым ослабить натяжение ремня Установить ремень на шкив пильного вала Установить кожух 14 на место закрутить ручку 15 7 2 2 Установка пильного диска рис 5 Для установки необходимо совместить отверстия пильного стола и пильного вала установить в отверстия фиксатор 26 фиксатор выполняет функцию стопора снять кожух 43 установить пильный диск 39 на фланец 35 через паз пильного стола направление вращения пильного диска согласно стрелке пильный диск 39 прижать опорной шайбой 40 и закрепить болтом 42 и шайбой 41 с помощью гаечного ключа установить кожух 43 в обратном порядке вынуть фиксатор 26 7 2 3 Установка и регулирование положения расклинивающего ножа Для установки и регулирования необходимо навернуть гайки 38 на резьбовые стержни 36 установить шайбы 37 расклинивающий нож 30 ввести сверху вниз в паз пильного стола и наклонным пазом ножа установить на резьбовые стержни 36 до упора в шайбы и гайки выставить расклинивающий нож 30 симметрично относительно плоскостей пильного диска выставить зазор между расклинивающим ножом и зубьями пильного диска Зазор должен быть не более 5 мм Это достигается перемещением расклинивающего ножа по наклонному пазу надежно зафиксировать расклинивающий нож шайбами и гайками 7 2 4 Установка и регулирование вставки пильного диска Для установки и регулирования необходимо установить в паз пильного стола вставку 32 вставку 32 необходимо отрегулировать так чтобы метка V на вставке совпадала с центром пильного диска зафиксировать вставку 32 винтами 31 7 2 5 Установка кожуха на расклинивающий нож Для установки необходимо установить кожух 27 на расклинивающий нож 30 с одной стороны кожуха 27 вставить в отверстие ось 28 и зафиксировать гайку 29 с другой стороны 7 2 6 Установка и настройка линейки Для установки и настройки необходимо прикрепить на линейку 23 накладку 24 с помощью винтов 25 навернуть на прижимную планку 34 ручку 33 установить в пазы пильного стола собранную линейку установить линейку на необходимую ширину распила используя мерные шкалы на пильном столе и зафиксировать ручки 33 с двух сторон рис 6 Линейка должна плотно прилегать к столу при осуществляется так же как и при строгании п п 7 1 4 12 любом угле наклона Наклон линейки
