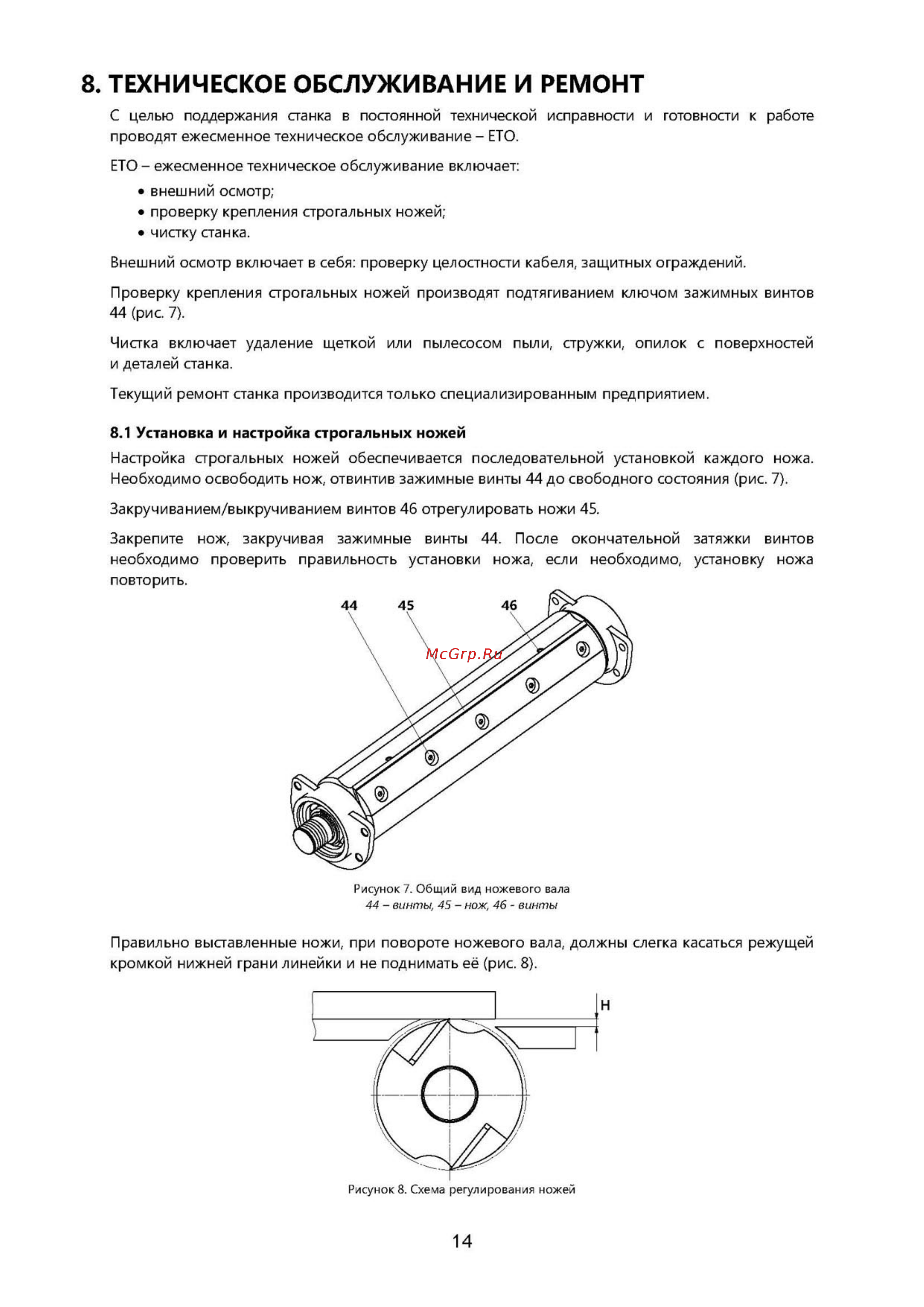

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ С целью поддержания станка в постоянной технической исправности и готовности к работе проводят ежесменное техническое обслуживание ЕТО ЕТО ежесменное техническое обслуживание включает внешний осмотр проверку крепления строгальных ножей чистку станка Внешний осмотр включает в себя проверку целостности кабеля защитных ограждений Проверку крепления строгальных ножей производят подтягиванием ключом зажимных винтов 44 рис 7 Чистка включает удаление щеткой или пылесосом пыли стружки опилок с поверхностей и деталей станка Текущий ремонт станка производится только специализированным предприятием 8 1 Установка и настройка строгальных ножей Настройка строгальных ножей обеспечивается последовательной установкой каждого ножа Необходимо освободить нож отвинтив зажимные винты 44 до свободного состояния рис 7 Закручиванием выкручиванием винтов 46 отрегулировать ножи 45 Закрепите нож закручивая зажимные винты 44 После окончательной необходимо проверить правильность установки ножа если необходимо повторить затяжки винтов установку ножа Рисунок 7 Общий вид ножевого вала 44 винты 45 нож 46 винты Правильно выставленные ножи при повороте ножевого вала должны слегка касаться режущей кромкой нижней грани линейки и не поднимать её рис 8 Рисунок 8 Схема регулирования ножей 14
