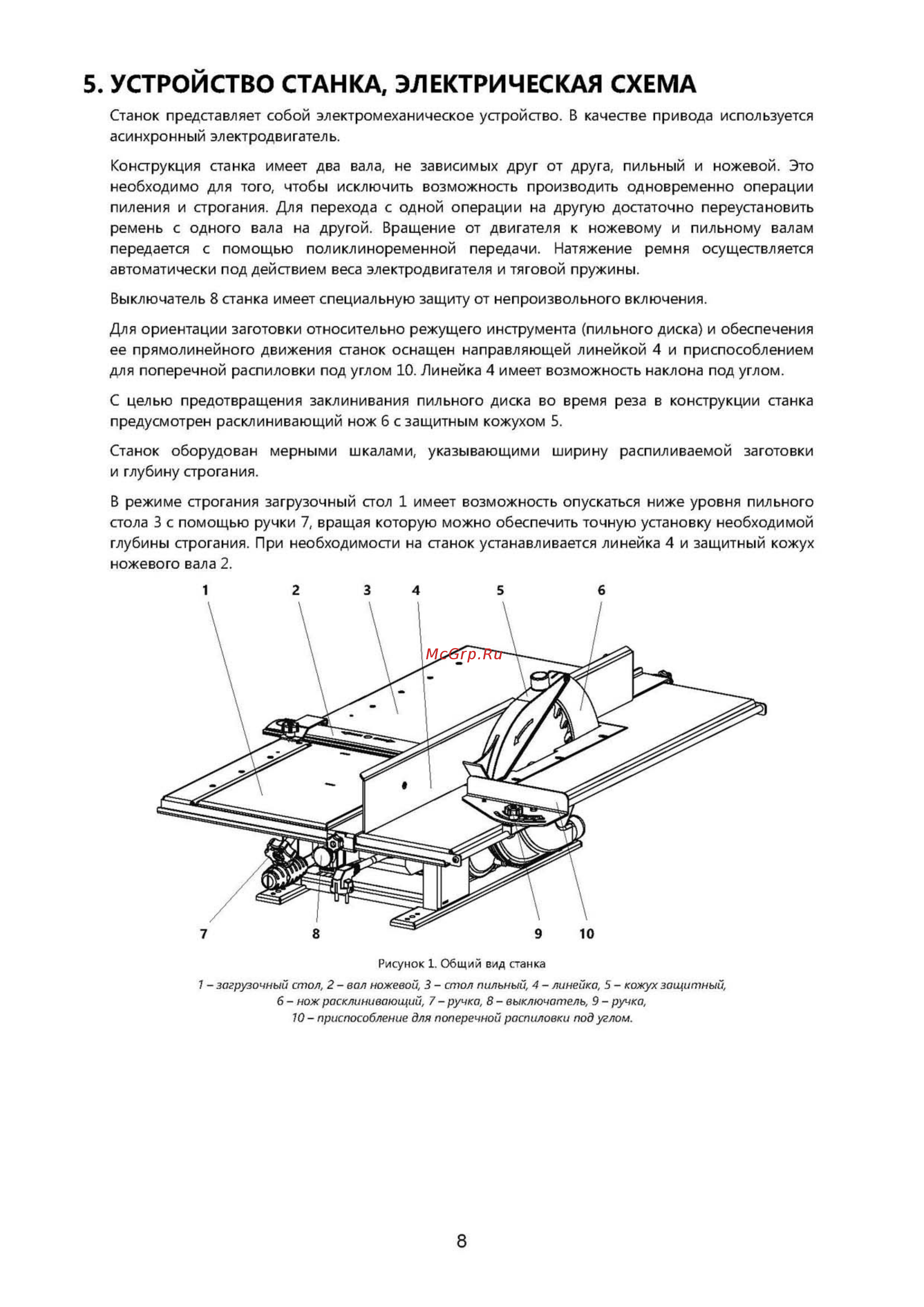

5 УСТРОЙСТВО СТАНКА ЭЛЕКТРИЧЕСКАЯ СХЕМА Станок представляет собой электромеханическое устройство В качестве привода используется асинхронный электродвигатель Конструкция станка имеет два вала не зависимых друг от друга пильный и ножевой Это необходимо для того чтобы исключить возможность производить одновременно операции пиления и строгания Для перехода с одной операции на другую достаточно переустановить ремень с одного вала на другой Вращение от двигателя к ножевому и пильному валам передается с помощью поликлиноременной передачи Натяжение ремня осуществляется автоматически под действием веса электродвигателя и тяговой пружины Выключатель 8 станка имеет специальную защиту от непроизвольного включения Для ориентации заготовки относительно режущего инструмента пильного диска и обеспечения ее прямолинейного движения станок оснащен направляющей линейкой 4 и приспособлением для поперечной распиловки под углом 10 Линейка 4 имеет возможность наклона под углом С целью предотвращения заклинивания пильного диска во время реза в конструкции станка предусмотрен расклинивающий нож 6 с защитным кожухом 5 Станок оборудован и глубину строгания мерными шкалами указывающими ширину распиливаемой заготовки В режиме строгания загрузочный стол 1 имеет возможность опускаться ниже уровня пильного стола 3 с помощью ручки 7 вращая которую можно обеспечить точную установку необходимой глубины строгания При необходимости на станок устанавливается линейка 4 и защитный кожух ножевого вала 2 Рисунок 1 Общий вид станка 1 загрузочный стол 2 вал ножевой 3 стол пильный 4 линейка 5 кожух защитный б нож расклинивающий 7 ручка 8 выключатель 9 ручка 10 приспособление для поперечной распиловки под углом 8
