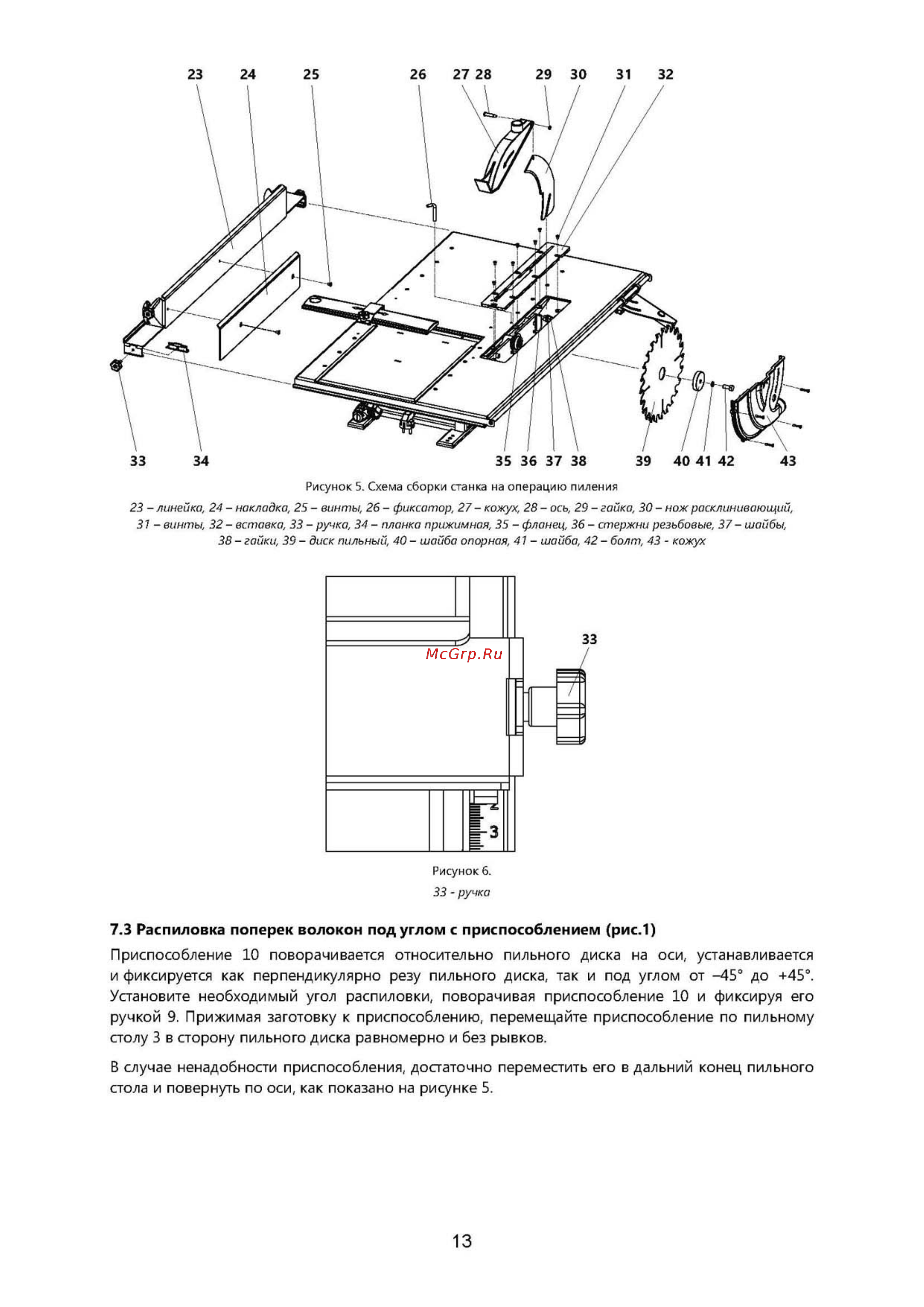

Рисунок 5 Схема сборки станка на операцию пиления 23 линейка 24 накладка 25 винты 26 фиксатор 27 кожух 28 ось 29 гайка 30 нож расклинивающий 3 7 винты 32 вставка 33 ручка 34 планка прижимная 35 фланец 36 стержни резьбовые 37 шайбы 38 гайки 39 диск пильный 40 шайба опорная 4 7 шайба 42 болт 43 кожух 33 Рисунок 6 33 ручка 7 3 Распиловка поперек волокон под углом с приспособлением рис 1 Приспособление 10 поворачивается относительно пильного диска на оси устанавливается и фиксируется как перпендикулярно резу пильного диска так и под углом от 45 до 45 Установите необходимый угол распиловки поворачивая приспособление 10 и фиксируя его ручкой 9 Прижимая заготовку к приспособлению перемещайте приспособление по пильному столу 3 в сторону пильного диска равномерно и без рывков В случае ненадобности приспособления достаточно переместить его в дальний конец пильного стола и повернуть по оси как показано на рисунке 5 13
