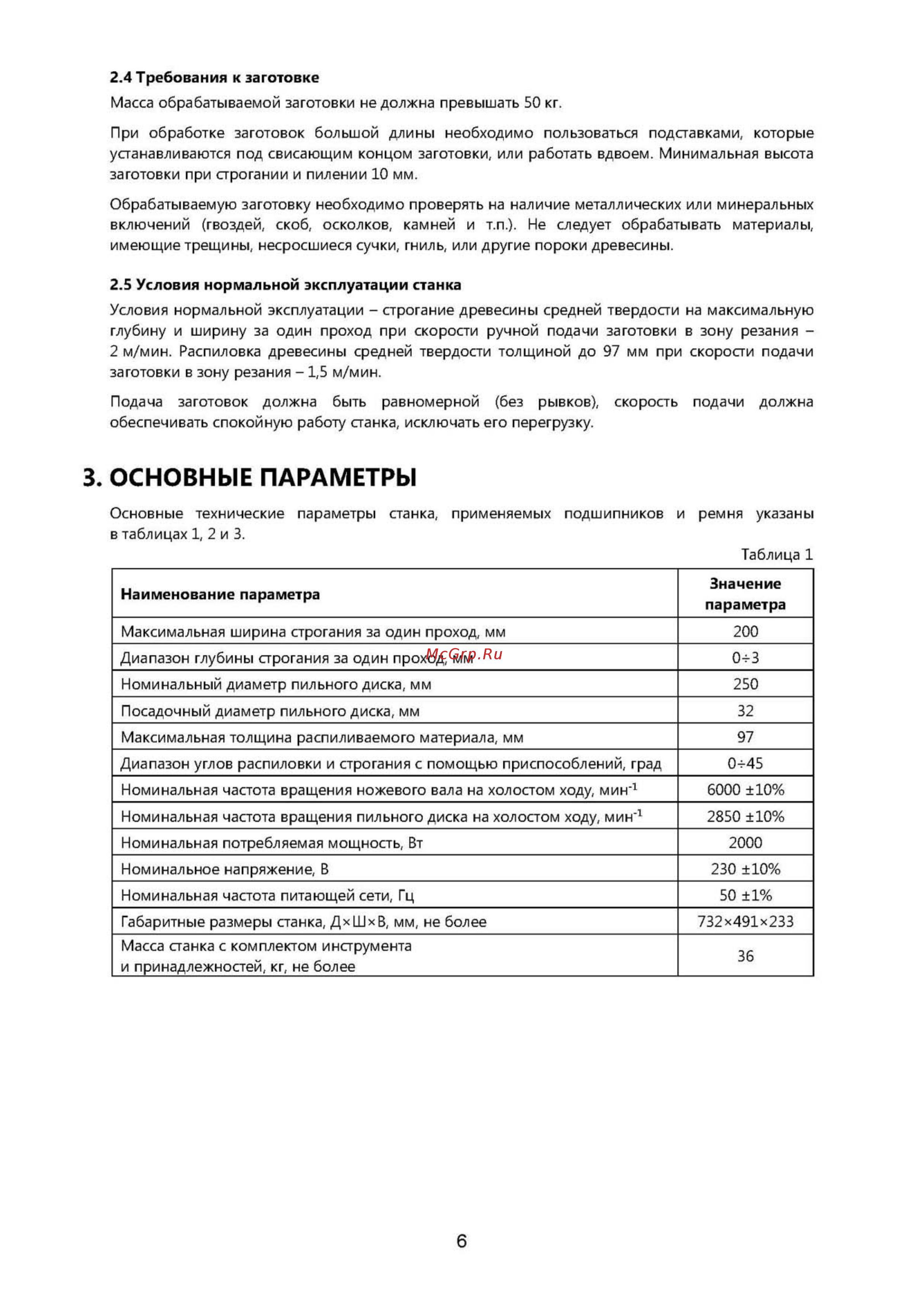

2 4 Требования к заготовке Масса обрабатываемой заготовки не должна превышать 50 кг При обработке заготовок большой длины необходимо пользоваться подставками которые устанавливаются под свисающим концом заготовки или работать вдвоем Минимальная высота заготовки при строгании и пилении 10 мм Обрабатываемую заготовку необходимо проверять на наличие металлических или минеральных включений гвоздей скоб осколков камней и т п Не следует обрабатывать материалы имеющие трещины несросшиеся сучки гниль или другие пороки древесины 2 5 Условия нормальной эксплуатации станка Условия нормальной эксплуатации строгание древесины средней твердости на максимальную глубину и ширину за один проход при скорости ручной подачи заготовки в зону резания 2 м мин Распиловка древесины средней твердости толщиной до 97 мм при скорости подачи заготовки в зону резания 1 5 м мин Подача заготовок должна быть равномерной без рывков обеспечивать спокойную работу станка исключать его перегрузку скорость подачи должна ремня указаны 3 ОСНОВНЫЕ ПАРАМЕТРЫ Основные технические в таблицах 1 2 и 3 параметры станка применяемых подшипников и Таблица 1 Значение параметра Наименование параметра Максимальная ширина строгания за один проход мм 200 Диапазон глубины строгания за один проход мм 0 3 Номинальный диаметр пильного диска мм 250 Посадочный диаметр пильного диска мм 32 Максимальная толщина распиливаемого материала мм 97 Диапазон углов распиловки и строгания с помощью приспособлений град 0 45 Номинальная частота вращения ножевого вала на холостом ходу мин 1 6000 10 Номинальная частота вращения пильного диска на холостом ходу мин 1 2850 10 Номинальная потребляемая мощность Вт 2000 Номинальное напряжение В 230 10 Номинальная частота питающей сети Гц 50 1 Габаритные размеры станка ДхЩхВ мм не более Масса станка с комплектом инструмента и принадлежностей кг не более 732x491x233 36 6
