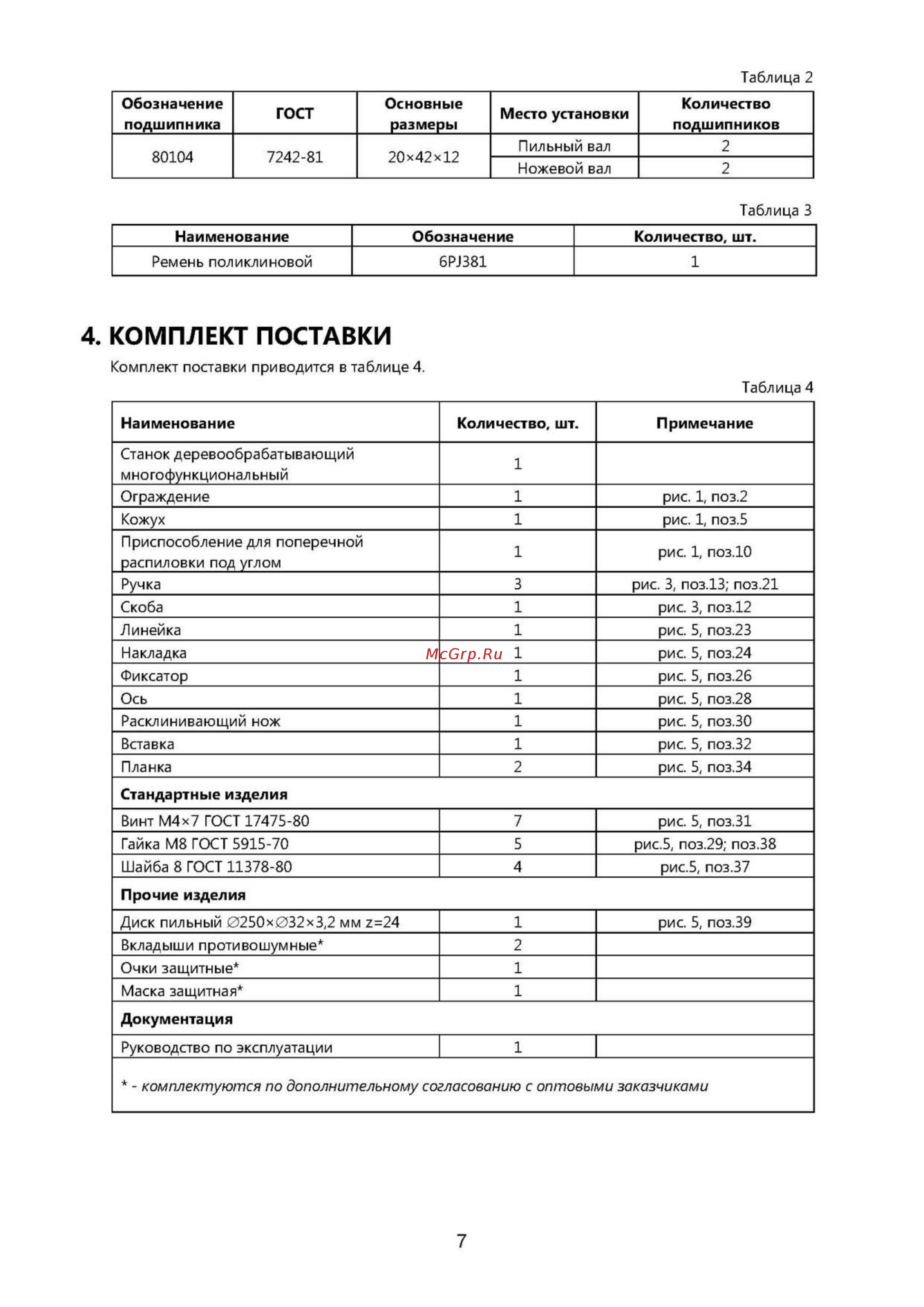

Таблица 2 Обозначение подшипника ГОСТ Основные размеры 80104 7242 81 20x42x12 Пильный вал Количество подшипников 2 Ножевой вал 2 Место установки Таблица 3 Наименование Обозначение Количество шт Ремень поликлиновой 6Р1381 1 4 КОМПЛЕКТ ПОСТАВКИ Комплект поставки приводится в таблице 4 Таблица 4 Наименование Количество шт Примечание Станок деревообрабатывающий многофункциональный 1 Ограждение 1 рис 1 поз 2 Кожух 1 рис 1 поз 5 1 рис 1 поз 10 3 рис 3 поз 13 поз 21 Скоба 1 рис 3 поз 12 Линейка 1 рис 5 поз 23 Приспособление для поперечной распиловки под углом Ручка Накладка 1 рис 5 поз 24 Фиксатор 1 рис 5 поз 26 Ось 1 рис 5 поз 28 Расклинивающий нож 1 рис 5 поз ЗО Вставка 1 рис 5 поз 32 Планка 2 рис 5 поз 34 Стандартные изделия Винт М4х7 ГОСТ 17475 80 7 рис 5 поз 31 Гайка М8 ГОСТ 5915 70 5 рис 5 поз 29 поз 38 Шайба 8 ГОСТ 11378 80 4 рис 5 поз 37 Диск пильный 0250x032x3 2 мм 2 24 1 рис 5 поз 39 Прочие изделия Вкладыши противошумные 2 Очки защитные 1 Маска защитная 1 Документация Руководство по эксплуатации 1 комплектуются по дополнительному согласованию с оптовыми заказчиками 7
