15

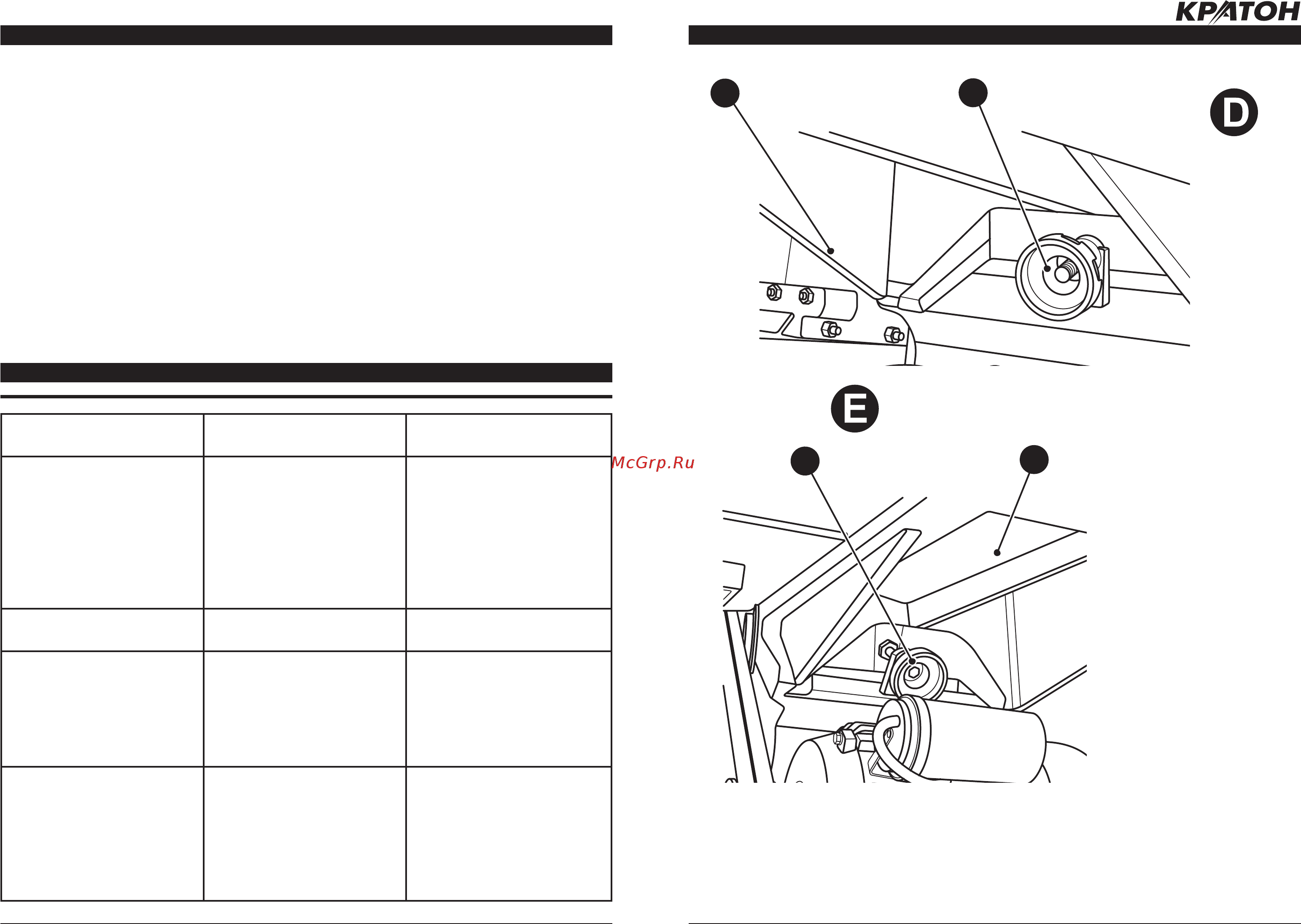

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D/E)
12
38
7
39
1. Опора
2. Заточное устройство
3. Кронштейн
4. Рычаг продольной подачи фрезерного
суппорта
5. Рычаг поперечной подачи фрезерного
суппорта
6. Струбцина
7. Задний строгальный стол
8. Оправка
42
www.kraton.ru
УТИЛИЗАЦИЯ
Утилизация
• Данный станок изготовлен из безопас-
ных для окружающей среды и здоровья
человека материалов и веществ. Тем не
менее, для предотвращения негативного
воздействия на окружающую среду, по
окончании использования станка (истече-
нии срока службы) и его непригодности к
дальнейшей эксплуатации станок подле
-
жит сдаче в приемные пункты по перера
-
ботке металлолома.
• Утилизация станка и комплектующих
узлов заключается в его полной разбор
-
ке и последующей сортировке по видам
материалов и веществ, для последующей
переплавки или использования при вто
-
ричной переработке.
• Упаковку станка следует утилизировать
без нанесения экологического ущерба
окружающей среде в соответствии с дей-
ствующими нормами и правилами на тер-
ритории страны использования данного
оборудования.
Защита окружающей среды
• Настоящая инструкция по эксплуатации
изготовлена из макулатуры по бесхлор-
ной технологии, что позволяет в некото
-
рой степени сохранять деревья, исполь-
зуемые для изготовления бумаги.
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Внешнее проявление
неисправностей
Вероятная причина Метод устранения
Электродвигатель
работает в режиме
номинальных оборотов,
но ножевой вал не
вращается.
Проскальзывание
клиновых ремней
вследствие
неудовлетворительного
натяжения клиновых
ремней.
Повреждение клиновых
ремней.
Натянуть клиновые ремни.
Заменить клиновые
ремни.
Электродвигатель не
запускается.
Нет напряжения в сети
электропитания.
Проверить наличие
напряжения в сети.
Электродвигатель
перегревается и
отключается.
Перегрузка станка.
Засорились стружкой
внутренние полости
электродвигателя.
Уменьшить подачу при
строгании или пилении
заготовки.
Продуть электродвигатель
через вентиляционную
решетку.
Сильная вибрация при
вращении ножевого вала.
Неправильная установка
строгальных ножей.
Вышли из строя
подшипники вследствии
недостаточной смазки или
ее полного отсутствия.
Проверить и
правильно
установить строгальные
ножи.
Заменить подшипники.
