www.kraton.ru
26

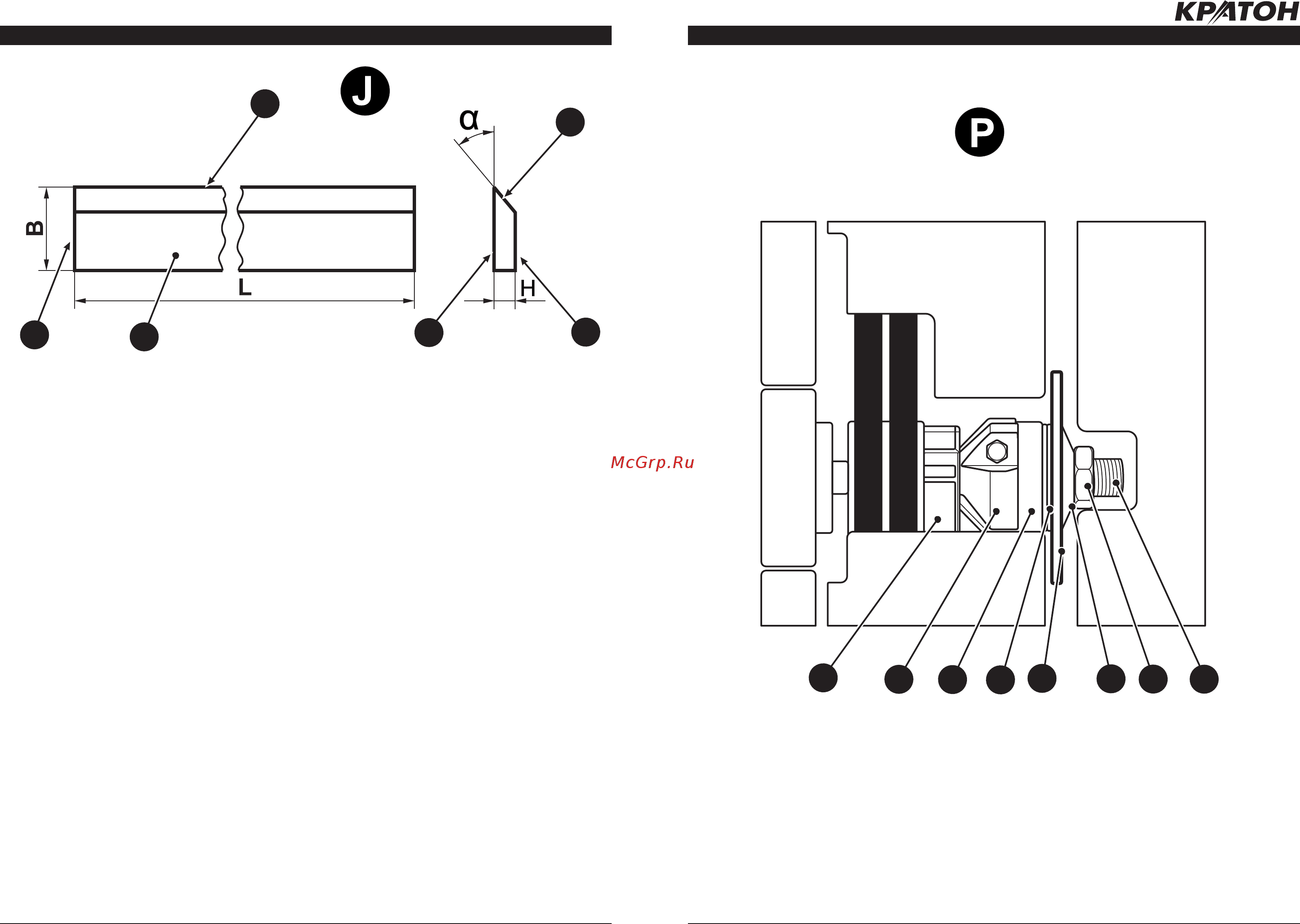

ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. I/J)
Размеры строгального
ножа:
L = 210 мм, В = 30 мм, H =
3 мм, α — задний угол
45
53
54
57
55
56
45. Нож строгальный
53. Торец ножа
54. Режущая кромка
55. Задняя поверхность
56. Опорная поверхность
57. Передняя поверхность
Замена и заточка строгальных ножей
• Сильная вибрация станка и ножевого
вала, появление дефектов на строганых
заготовках указывает на затупленность
строгальных ножей и возможные их по-
вреждения.
• Снимите и проверьте строгальные
ножи. В случае обнаружения дефектов,
трещин, повреждений строгальных ножей
произведите их замену.
• Для предотвращения возможного дис-
баланса ножевого вала, следует произ-
водить одновременную замену всех стро
-
гальных ножей.
• Затачивать строгальные ножи данно-
го станка рекомендуется на заточном
устройстве 2 (см. рис. I) в следующем по-
рядке:
— демонтируйте с поперечного стола 20
кронштейн 3 и струбцину 6;
— установите на штатное место защит-
ное ограждение 11;
— снимите пильный диск 23;
— установите и закрепите с помощью
болтов 51 на поперечном столе 20 заточ
-
ное устройство 2;
— соберите шлифовальный узел, состо-
ящий из круга чашечного шлифовального
48, оправки с шайбой 50 и гайки 49;
— вставьте собранный шлифовальный
узел в сверлильный патрон 9 и надежно
затяните с помощью специального клю-
ча;
— установите строгальный нож 45 в паз
заточного устройства 2 задней поверх-
ностью 55 (см. рис. J) к кругу чашечному
шлифовальному 48. Надежно затяните
болты 52.
• Выполните необходимые операции для
пробного пуска станка — смотри раздел
«Подготовка к работе и пробный пуск
».
Запустите станок и дождитесь, когда но-
жевой вал 10 наберет номинальную ча
-
стоту вращения.
• Используя рычаги подач 4, 5 и 18 (см.
рис. А) приступите к поочередной заточке
31
ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. K/L/M/N/P/Q/R/S)
65. Резьбовая шейка ножевого вала
67. Фреза пазовая
71. Фреза фасочная
75. Гайка (2 шт.)
77. Оправка
78. Фланец внутренний (2 шт.)
79. Диск пильный пазовый
80. Фланец внешний
67 71
77 78
79
80
75
65
