Кратон wm-multi-05 4 01 03 005 [21/26] 10 45 46 47

заготовок в процессе работы и в момент

выхода заготовки.

• Для повышения качества обработки,

обеспечения безопасных условий работы

следите за состоянием строгальных сто

лов.

Рабочая поверхность строгальных

столов должны быть гладкой и чистой,

без задиров, вмятин и других механиче-

ских повреждений.

• Не рекомендуется производить фуго-

вание заготовок из древесины с высок

им

содержанием смол, т.к. возможно налипа-

ние древесной смолы и опилок на стро-

гальные ножи и ножевой вал станка.

• Фугование длинных деталей осущест-

вляйте за несколько проходов, число

которых должно быть тем больше, чем

больше высота неровностей строгаемой

поверхности. Увеличение числа прохо-

дов, при правильно выбранной подаче и

глубине строгания, дает более высокую

геометрическую точность и плоскост

ность заготовки.

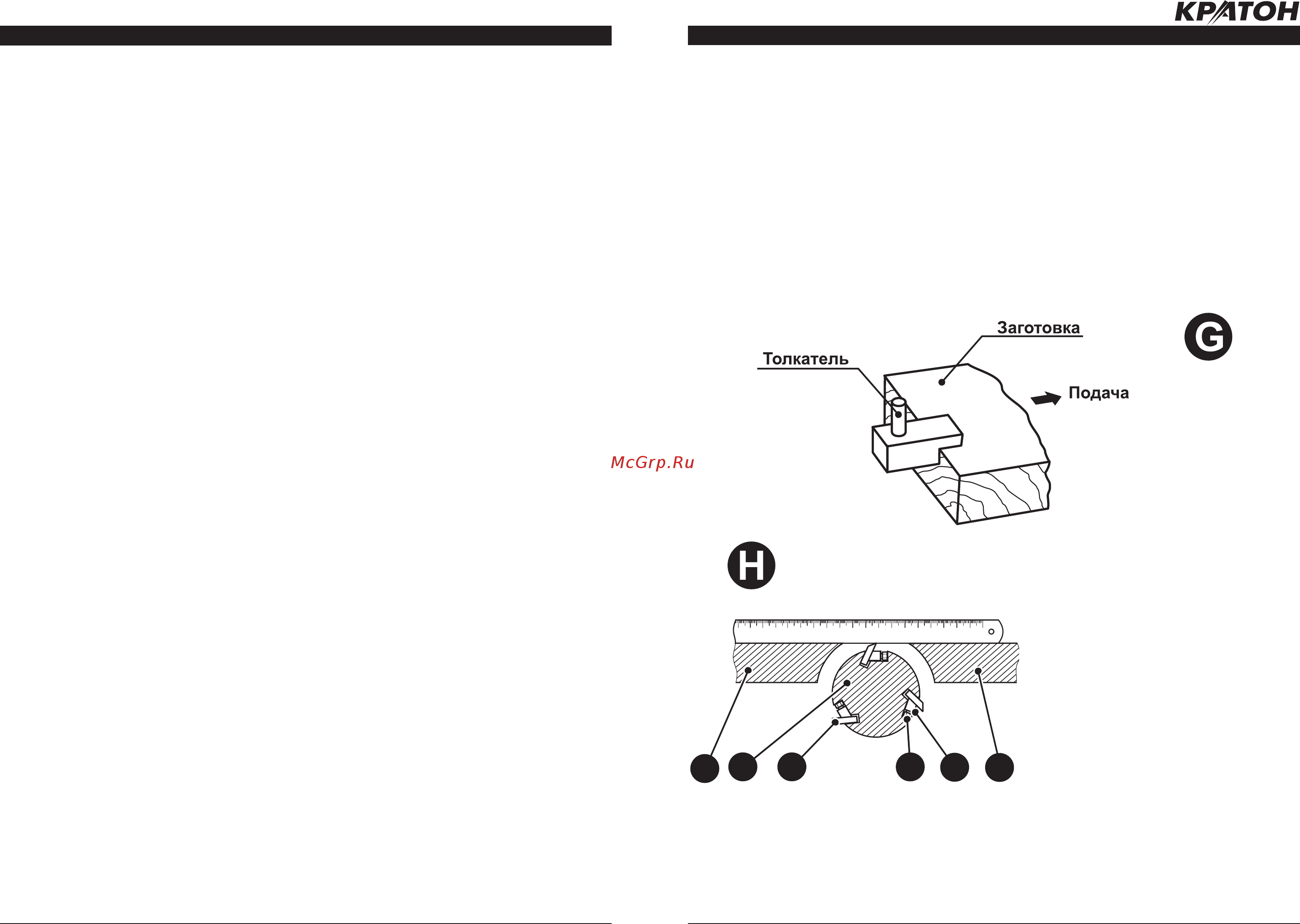

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. G/H)

7. Задний строгальный стол

10. Вал ножевой

12. Передний строгальный стол

45. Нож строгальный

46. Болт фиксирующий

47. Планка прижимная

Установка (замена) строгальных но-

жей

• ВНИМАНИЕ! Не рекомендуется исполь-

зовать удлинители стандартных гаечных

ключей, так как это может привести к сры

ву витков резьбы в прижимной планке 47

и болтов фиксирующих 46 (см. рис. H).

Если Вы обнаружили детали с повреж

www.kraton.ru

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. K/L/M/N/P/Q/R/S)

фрезы фасочной 71 и зазоров на пильном

столе. Далее, выполните действия анало-

гично подразделу «Прорезание широких

пазов» и приступите к снятию фасок на

боковой кромке деревянных заготовок.

Прорезание узких пазов

• Выполните требования подраздела

«Подготовка станка к установке и замене

инструмента».

• Произведите установку деталей и режу-

щего инструмента в соответствии с указа-

ниями рис. P. Далее, выполните действия

аналогично подразделу «Прорезание ши

роких пазов» и приступите к прорезанию

узких пазов на деревянных заготовках.

Пиление

• Пиление (распиливание) — это дерево-

режущая технологическая операция со

снятием стружки. При пилении распили-

вают заготовки в форме отрезков досок,

брусьев или брусков, имеющих хотя бы

одну плоскую базу. Пиление осуществля

ют вдоль волокон древесины (продольное

пиление) или поперек волокон древесины

(поперечное пиление).

• Для пиления необходимо использовать

подготовленный и просушенный пило

материал, геометрические размеры и

состояние поставки которого позволяют

выполнять обработку на

пильном столе

данного станка.

• Установите и закрепите на пильном сто-

ле станка защитный кожух с расклинива-

ющим ножом 24 (см. рис. В).

• Выполните требования подраздела

«Подготовка станка к установке и замене

инструмента».

• Произведите установку деталей и режу-

щего инструмента в соответствии с указа-

ниями рис. Q. Далее установите фланец

внешний 80 (см. рис. R) и закрутите от

руки гайку

75.

• Вставьте металлическую пластину дли-

ной L = 150 мм и размерами поперечного

сечения 8 × 20 мм, в паз ножевого вала 10

и, удерживая одной рукой, другой рукой

с помощью стандартного гаечного ключа

надежно затяните гайку 75.

• При установке пильного диска 23 со-

блюдайте правильную ориентацию его

режущих зубьев в соответствии с марки-

ровкой, нанесенной на нем и на защит-

ном кожухе 24 (см. рис. B).

• Перед установкой пильного диска 23

внимательно осмотрите его. Пильный

диск 23 не должен иметь механических

повреждений и его зубья должны быть

правильно разведены и заточены.

• Заверните вторую гайку 75 на резьбовую

шейку 65 и надежно затяните ее.

• С помощью рычага зубчатого 28 опусти-

те пильный стол, выставите его на одном

уровне со строгальными столами и на

дежно затяните фиксаторы 64 и 66.

• Установите на штатное место защитный

кожух с расклинивающим ножом 24, за-

щитный кожух 27 и защитное ограждение

11.

• Проверьте и при необходимости отре-

гулируйте положение расклинивающего

ножа относительно пильного диска 23.

• После регулирования плоскости рас-

клинивающего ножа и пильного диска 23

должны совпадать.

• Установите на штатное место и надежно

закрепите направляющую линейку 30 (см.

рис. В).

• Уберите со станка слесарные инстру-

менты и заготовки и выполните необходи-

мые операции для пробного пуска станка

— смотри раздел «Подготовка к работе и

пробный пуск». Запустите станок, дожди-

тесь, когда ножевой вал 10 наберет номи

нальную частоту вращения и приступите

к пилению.

• При пробном пуске не стойте в плоско-

сти вращения пильного диска 23. Убеди-

тесь визуально в отсутствии торцового и

радиального биения пильного диска 23.

• При определенной наработке станка
