31
14
www.kraton.ru

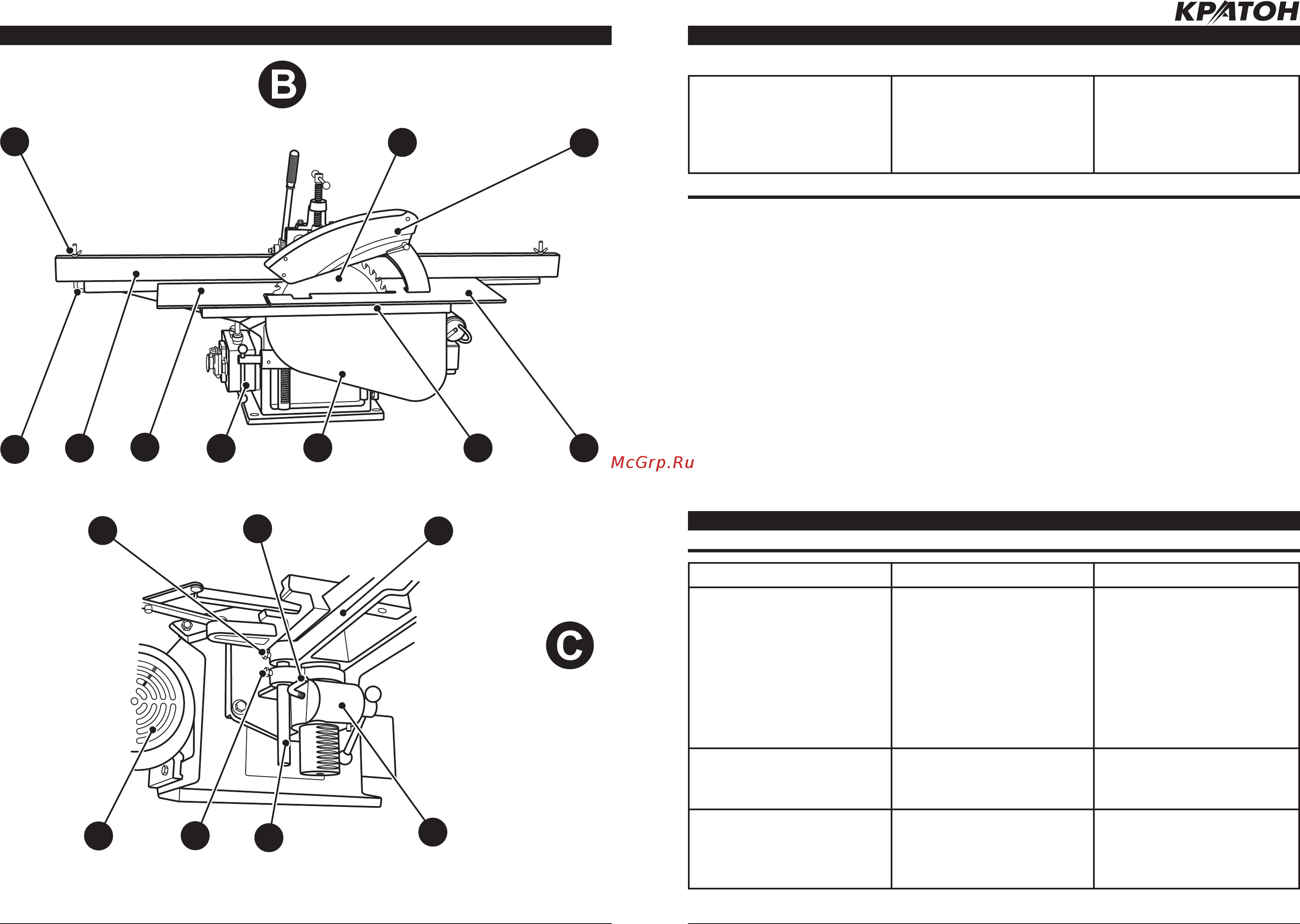

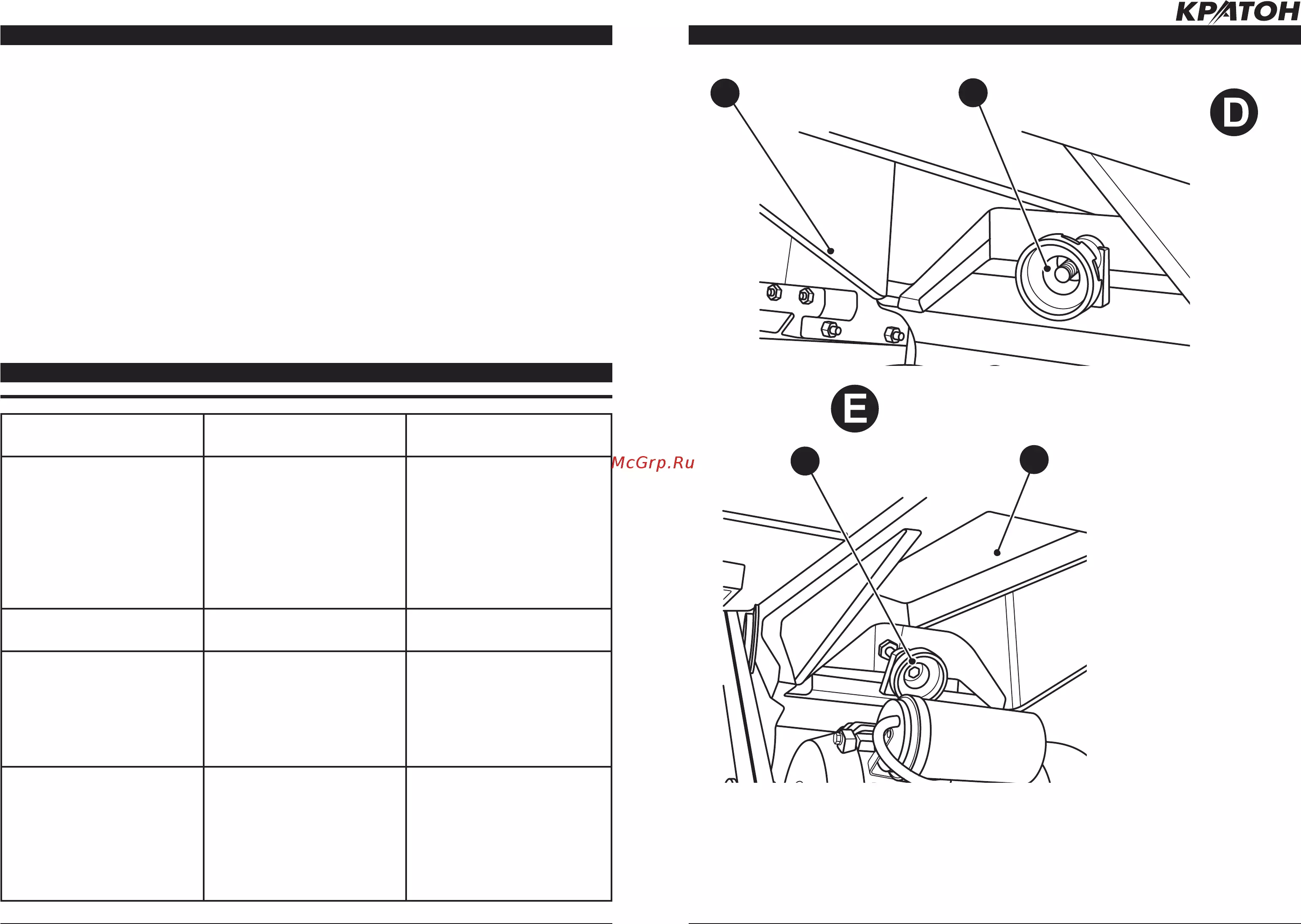

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D/E)
25
28
27
26
29
30
32
33
34
35
36
37
21
22 23
24
43
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Электродвигатель
работает в режиме
номинальных оборотов,
пильный диск при
пилении останавливается.
Затупились режущие
зубья пильного диска.
Ослабло крепление
пильного диска.
Заточить режущие зубья
пильного диска.
Затянуть крепление
пильного диска.
При возникновении прочих неисправностей в работе станка необходимо обратиться в
сервисный центр, указанный в гарантийном свидетельстве.
Рекомендации пользователю
• Электропривод станка должен быть не-
медленно отключен от сети в случаях:
— появления дыма или огня из электро-
двигателя или его пускорегулирующей
аппаратуры;
— появлении сильной вибрации, угрожа-
ющей целостности электродвигателя и
станка;
— недопустимо резкого нагрева подшип-
ников станка;
— резкого снижения скорости вращения
вала электродвигателя, сопровождающе
-
гося его быстрым нагревом.
• Работать на неисправном станке катего-
рически воспрещается.
ВИДЫ БРАКА И СПОСОБЫ ИХ УСТРАНЕНИЯ
Вид брака Вероятная причина Способ устранения
Мшистость на поверхно
-
сти пропила при продоль-
ном пилении.
Затупились режущие
зубья пильного диска.
Пильный диск неправиль-
но зажат на посадочной
шейке ножевого вала
(биение пильного диска
при вращении).
Заточить режущие зуб
ья
пильного диска.
Снять пильный стол,
демонтировать пильный
диск, осмотреть его и пра
-
вильно закрепить.
Прижоги на поверхности
заготовки при продольном
пилении.
Большая скорость подачи,
режущие зубья пильного
диска затуплены.
Уменьшить скорость по
-
дачи, заменить пильный
диск.
Сколы и вырывы на торце
заготовки при поперечном
пилении.
Профиль зубьев пильного
диска не соответствует ха
-
рактеру пиления и породе
древесины.
Заменить режущий ин
-
струмент на пильный диск,
предназначенный для
поперечного пиления.
