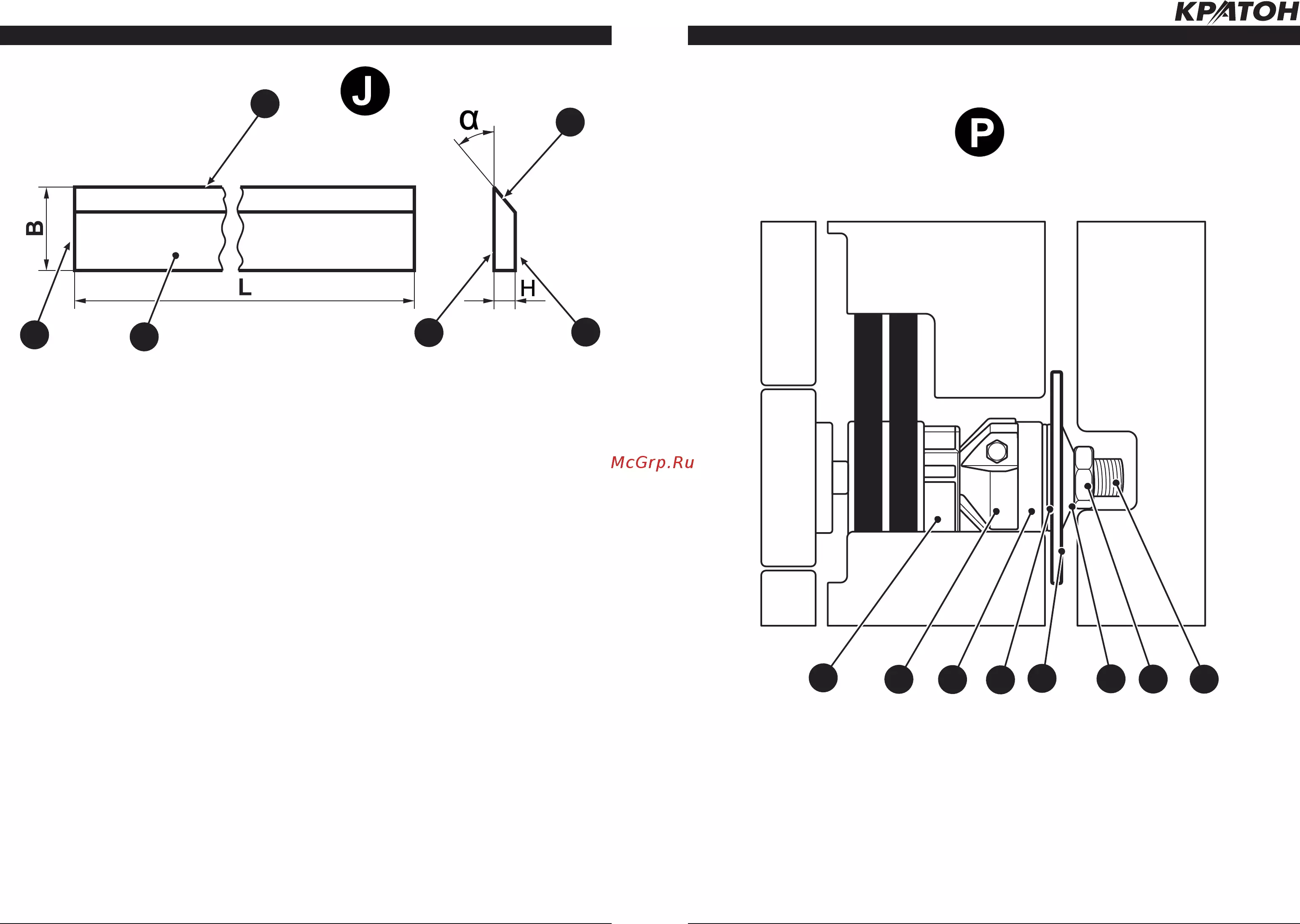

ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. I/J)
всех строгальных ножей данного станка.
• Для контроля геометрических параме-
тров режущей части строгальных ножей
после заточки следует применять универ
-
сальные угломеры с диапазоном измере-
ний 0
0
–180
0
или угловые шаблоны.
• Заточку строгальных ножей следует
производить только по задней поверхно-
сти 55 (см. рис. J). Задний угол
α заточки
строгального ножа 45 зависит от твердо-
сти древесины. Для мягких пород дерева
(липа, осина, сосна, ель) рекомендуемый
задний угол заточки должен быть
α = 35
0
,
для твердых пород (бук, дуб, кизил
) α =
45
0
.
• Режущая кромка 54 строгального ножа
45 после заточки должна быть прямоли
-
нейной по всей длине, острой и не иметь
завалов. На ней не должно быть зазу
-
брин, рисок и трещин.
• Для снятия заусенцев после заточки
следует выполнить доводку строгальных
ножей доводочным абразивным бруском.
• Перед тем как установить на станок ножи,
их следует хорошо заточить и отбалан-
сировать, чтобы они имели одинаковую
длину, ширину, толщину и массу. Баланси
-
ровку ножей производят на специальном
приспособлении или на балансировочных
весах. Разность в массе ножей допуска
-
ется не более 0,5 %. Кроме того, ножевой
вал, на который крепят ножи, и крепеж
-
ные детали должны быть также отбалан-
сированы. Одним из вариантов статиче
-
ской балансировки строгальных ножей
является удаление (сошлифовывание)
слоя металла с его торца 53 (см. рис.
J).
Удалять металл строгального ножа 45 на
торце 53 следует только до линии пересе
-
чения задней поверхности 55 и опорной
поверхности 56.
• При установке строгальных ножей на но-
жевой вал 10 необходимо следить за тем,
чтобы они плотно прилегали опорной по
-
верхностью 56 и передней поверхностью
57 к плоскостям прижимных планок 47 и
пазам ножевого вала 10 (см. рис. H).
ВНИМАНИЕ! Перед выполнением операций на пильном столе
снимите неиспользуемый режущий инструмент! Закройте
защитным ограждением рабочую зону ножевого вала. Перед
снятием инструмента, сборкой или наладкой, обязательно
отсоедините станок от электрической питающей сети. Регулярно прове-
ряйте, чтобы зубья пильных дисков и резцы фрез были заточены и не имели
дефектов.
Во избежание травм все действия с режущим инструментом вы-
полняйте в защитных перчатках.

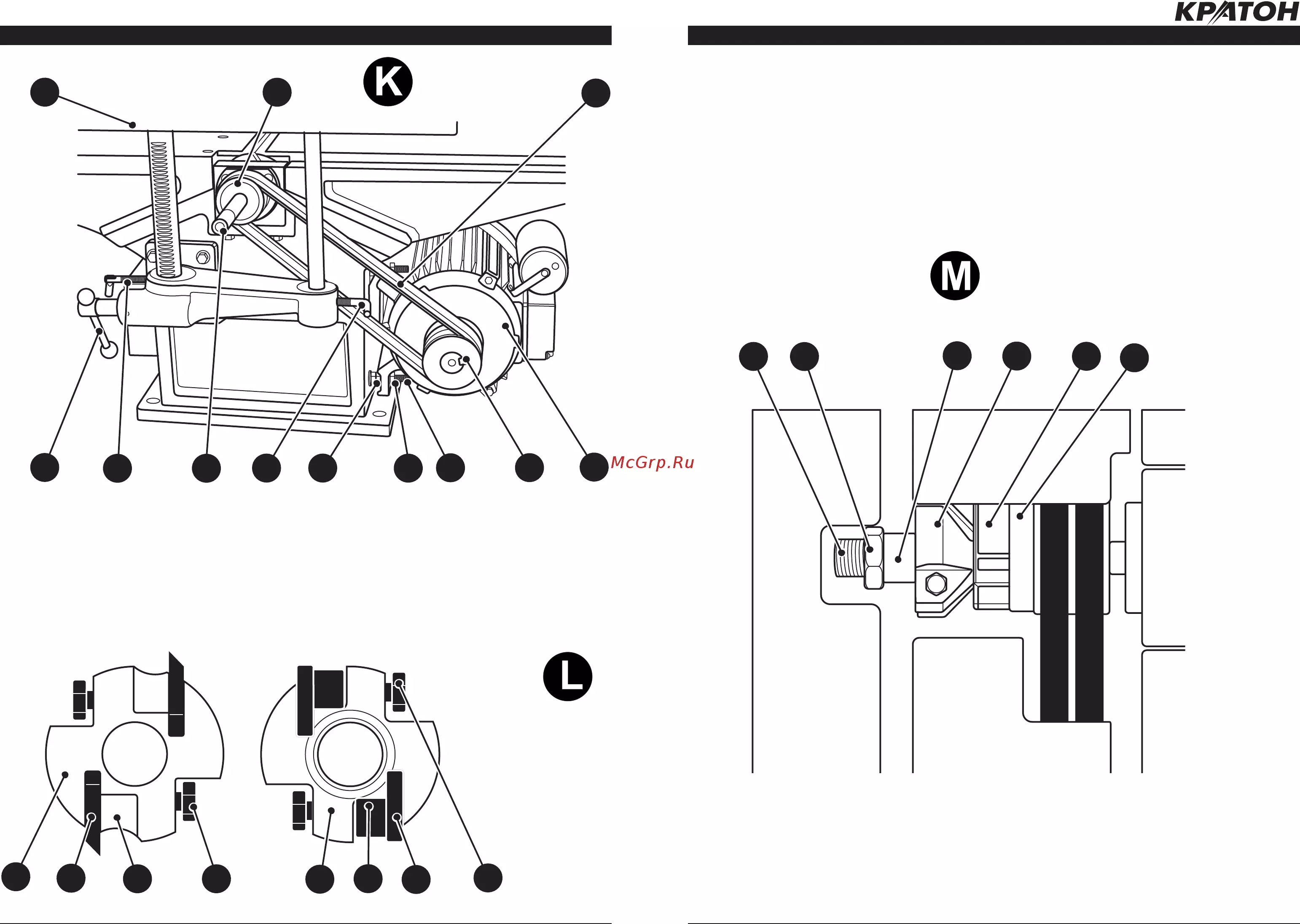

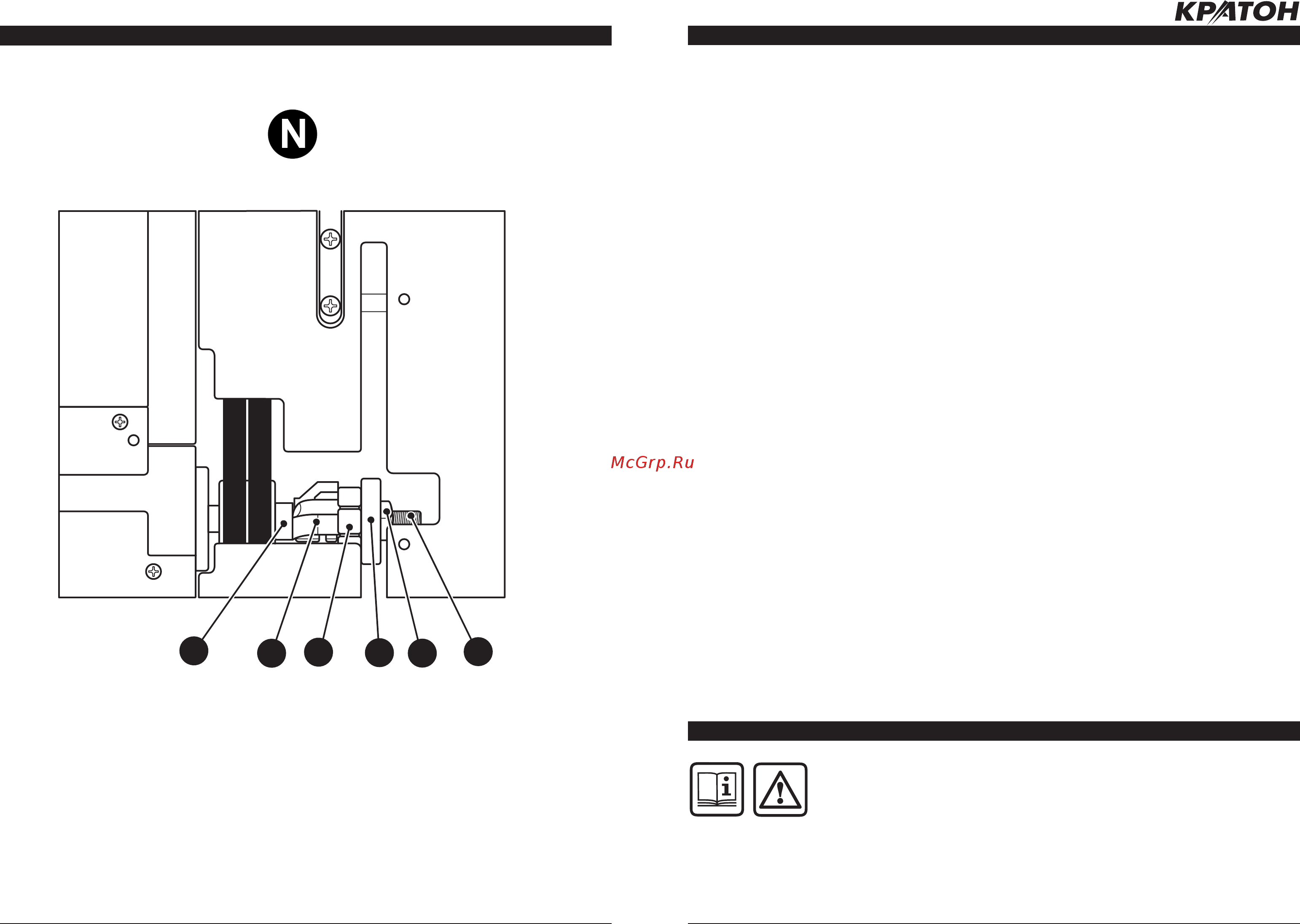

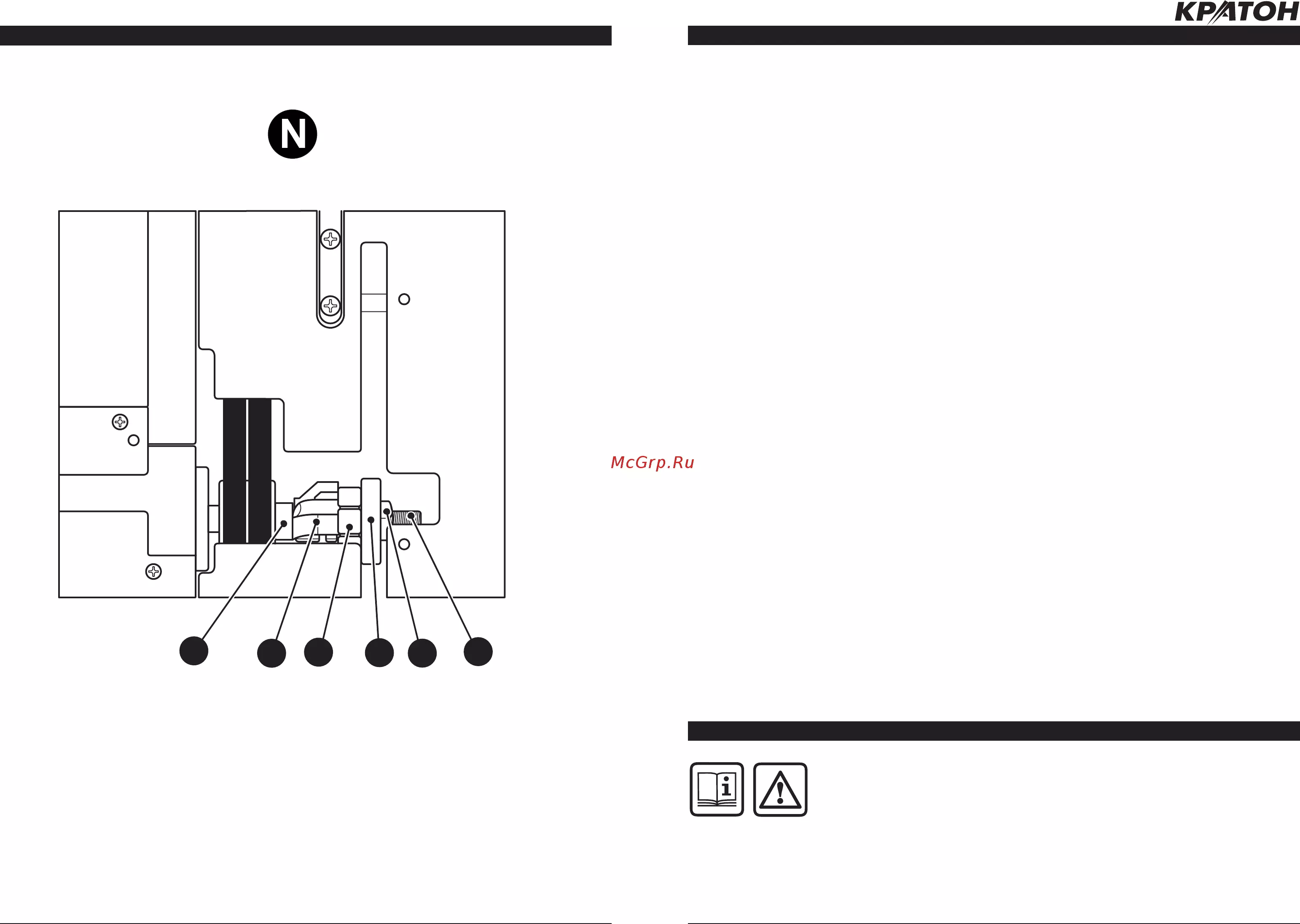

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. K/L/M/N/P/Q/R/S)
30
www.kraton.ru
ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. K/L/M/N/P/Q/R/S)
65. Резьбовая шейка ножевого вала
67. Фреза пазовая
71. Фреза фасочная
75. Гайка (2 шт.)
76. Втулка
77. Оправка
76
71
67
77 75
65
Содержание
29- Содержание
- Дополнительная информация об изделии
- Заводской серийный номер
- Наименование изделия станок многооперационный wm multi 05
- Схема сборки
- Заготовки вкрученные шурупы саморезы винты вбитые гвозди и другие инород ные включения осматривайте заготовку и обрабатывай те только качественную древесину про верьте заготовку на отсутствие сучков гнили трухлявости и других природных дефектов древесины не обрабатывайте некачественную древесину при обработке заготовки большой дли ны используйте дополнительные опоры для поддержки ее незакрепленных кон цов занимайте позицию сбоку от линии подачи заготовки на режущий инструмент тем самым вы избежите травм при воз можной отдаче заготовки от режущего ин струмента измерения обработанной заготовки про изводите измерительным инструментом рулетка штангенциркуль шаблон и др вне станка на рабочем столе верстаке измерения заготовки зажатой в приспо соблении станка допускается произво дить только при его полной остановке и выключении используйте только заточенный режу щий инструмент риск травмы поломки станка или порчи заготовки увеличивает ся если режущий инструмент затуплен или непригоден к испо
- Www kraton ru
- Электросети до окончания сборки станка изучения инструкции по эксплуатации и правил безопасности
- Тех которые рекомендованы данной ин струкцией может привести к несчастному случаю перед началом любых работ по техни ческому обслуживанию замене приспо соблений или чистке станка отсоедините вилку кабеля электропитания станка от розетки электросети контролируйте исправность деталей станка и надежность соединений подвиж ных деталей любая неисправная деталь должна немедленно ремонтироваться
- Станок был разработан для работы только при одной величине электрического питающего напряжения по электробезопасности станок соответствует i классу защиты от поражения электри ческим током перед началом работы убедитесь что напряжение источника электропитания соответствует техническим характеристикам станка внимание для вашей собственной безопасности никогда не подключайте вилку кабеля электропитания к розетке
- Правила безопасности
- Подключение станка к источнику электропитания
- Или заменяться не оставляйте работающий станок без присмотра прежде чем покинуть рабочее место выключите станок дождитесь его полной остановки и отсоедините вилку кабеля электропитания от розетки элек тросети осторожно начинайте работу с этим станком только после того как полностью соберете и проверите его в соответствии с указаниями данной инструкции по экс плуатации перед первым включением станка обра тите внимание на правильность сборки и надежность его установки не включайте и не выключайте станок если заготовка вплотную прижата к режу щему инструменту это может привести к травме или поломке инструмента отве дите заготовку от режущего инструмента не используйте для обработки на данном станке деревянные заготовки с трещина ми расколами и другими механическими повреждениями древесины удалите из
- Схема сборки
- 8 9 10 11
- 15 17 16 18 19 20
- 28 27 26 29 30
- 87 88 89 9 90
- 81 82 9 11
- Толкатель
- 10 45 46 47
- 80 81 76 71 67
- 71 77 23 78
- 48 49 50 9
- 71 77 78 79 80 75 65
- 71 67 77 75 65
- 75 76 71 67 77
- 68 69 70 71 72 73 74
- 66 65 64 63 62 61 60 31
