Кратон wm-multi-05 4 01 03 005 [20/26] Толкатель

www.kraton.ru

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. G/H)

вать подготовленный и просушенный пи-

ломатериал, геометрические размеры и

состояние поставки которого позволяют

выполнять обработку на строгальном сто

ле данного станка.

Подготовка станка и фугование заго

товки

• На конусную шейку ножевого вала 10

(см. рис. А) установите сверлильный па-

трон 9, предварительно очистив их поса

дочные поверхности от смазки.

• Проверьте положение заднего строгаль-

ного стола 7 относительно строгальных

ножей. Режущая кромка каждого установ

ленного и отрегулированного строгаль

ного ножа должна быть на одном уровне

с поверхностью заднего строгального

стола 7. При необходимости ослабьте за

жимные гайки на фиксирующих винтах 15

в трех местах (см. рис. А) и, вращая ма

ховичок 39 (см. рис. E) выставите задний

строгальный стол 7 в необходимое поло-

жение. Затяните зажимные гайки фикси

рующих винтов 15.

• Регулирование глубины строгания (тол-

щины снимаемого слоя древесины) при

фуговании необходимо выполнять пере-

мещением переднего строгального стола

12.

• Ослабьте зажимные гайки на фиксирую-

щих винтах 15 в трех местах (см. рис. А)

и, вращая маховичок 38 (см. рис. D), вы-

ставите передний строгальный стол 12 в

необходимое положение, т.е. тем самым

отрегулируйте глубину строгания. Не

превышайте установленную для данного

станка максимальную глубину строгания

заготовки за один проход (3 мм). Затяните

зажимные гайки фиксирующих винтов 15.

• Для придания правильного направления

подачи и обеспечения перпендикулярно-

сти кромок заготовки установите на за-

дний и передний строгальные столы 7 и

12 линейку направляющую 30 (см. рис.

B).

• Закрепите линейку направляющую 30 с

помощью крючков 21 и гаек-барашков 22

(см. рис. B).

• ВНИМАН

ИЕ! Линейка направляющая

30 должна быть установлена на задний и

передний строгальные столы 7 и 12 так,

чтобы ножевой вал 10 с установленными

на нем строгальными ножами не задевал

за нее при своем вращении.

• Установите (см. рис. А) и закрепите на

заднем и переднем строгальных столах

7 и 12 защитное ограждение 11 ножевого

вала 10.

• Выполните необходимые операции для

пробного пуска станка — смотри раздел

«Подготовка к работе и пробный пуск

».

Запустите станок, дождитесь, когда ноже-

вой вал 10 наберет номинальную частоту

вращения и приступите к фугованию

де-

ревянной заготовки.

• Фугование деревянной заготовки на дан-

ном станке (см. рис. А) выполняется на

заднем и переднем строгальных столах

7 и 12 посредством строгальных ножей

вращающегося ножевого вала 10. Пода

ча заготовки осуществляется с переднего

строгального стола 12 на задний стро

гальный стол 7 с помощью специального

толкателя (изготавливаемого по месту).

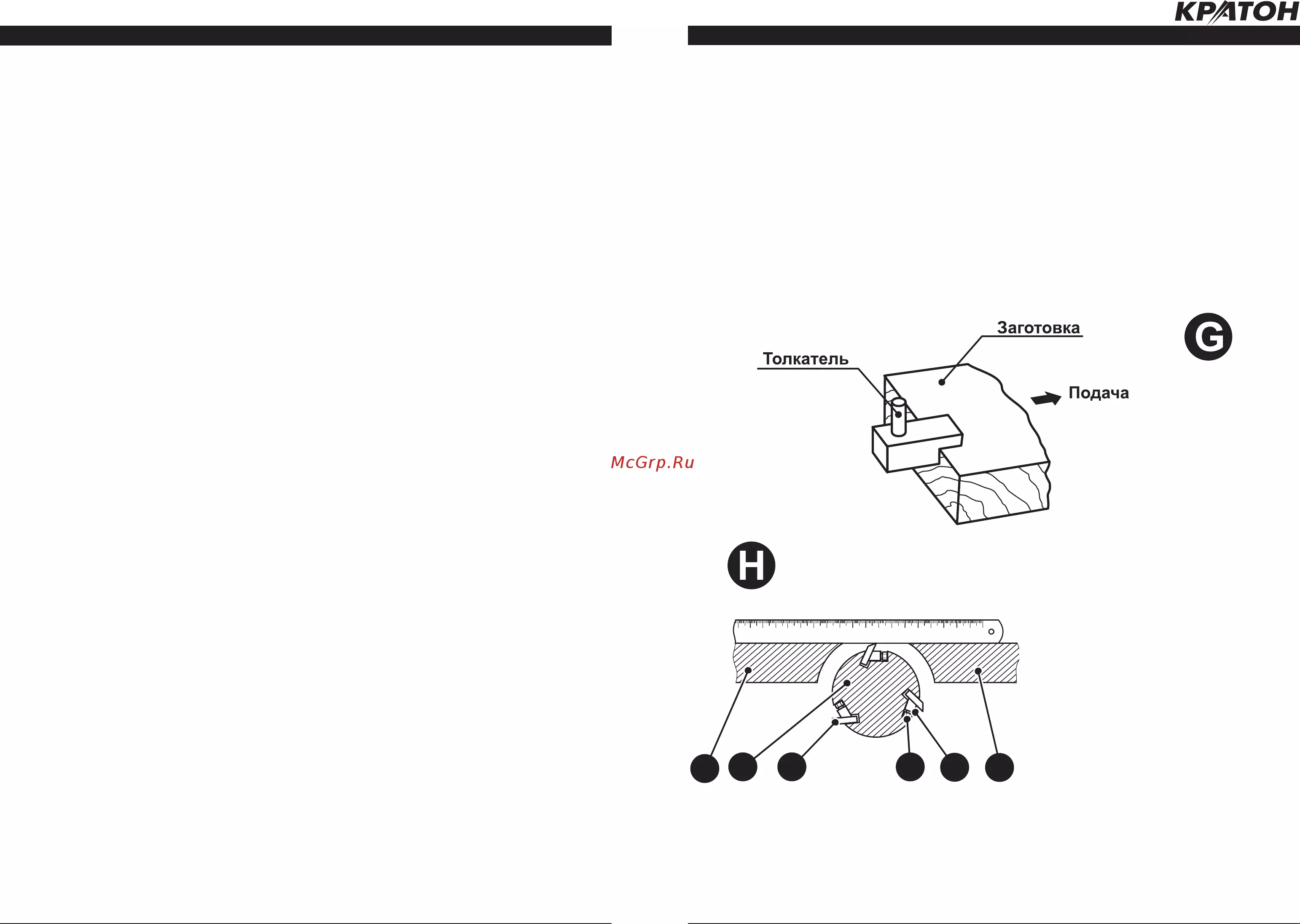

• Толкатель (см. рис. G) должен быть из-

готовлен из прочного материала, иметь

ручку и уступ (вырез) для упора в торец

заготовки. При фуговании, толкатель дол

жен обеспечивать надежный прижим за-

готовки к переднему и заднему строгаль-

ным столам 12 и 7

, и его нижняя часть не

должна касаться строгальных ножей вра-

щающегося ножевого вала 10.

• В

НИМАНИЕ! В связи с тем, что подача

заготовки при фуговании производится

вручную, соблюдайте особую осторож

ность. Пальцы рук должны находиться

на достаточно безопасном расстоянии от

вращающего

ся ножевого вала 10. Осо-

бую осторожность следует проявлять при

фуговании (строгании) тонких и коротких

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. K/L/M/N/P/Q/R/S)

Толкатель

происходит естественное притупление

зубьев пильного диска 23, что существен-

но сказывается на качестве выполняемой

работы. Поэтому необходимо снять пиль

ный диск 23 для его замены и заточки.

• Продольное пиление деревянной заго-

товки на данном станке (см. рис. Q) вы-

полняется на пильном столе посредством

вращающегося пильного диска 23, закре

пленного на ножевом валу 10.

• Подача заготовки осуществляется вруч-

ную с помощью специального толкателя

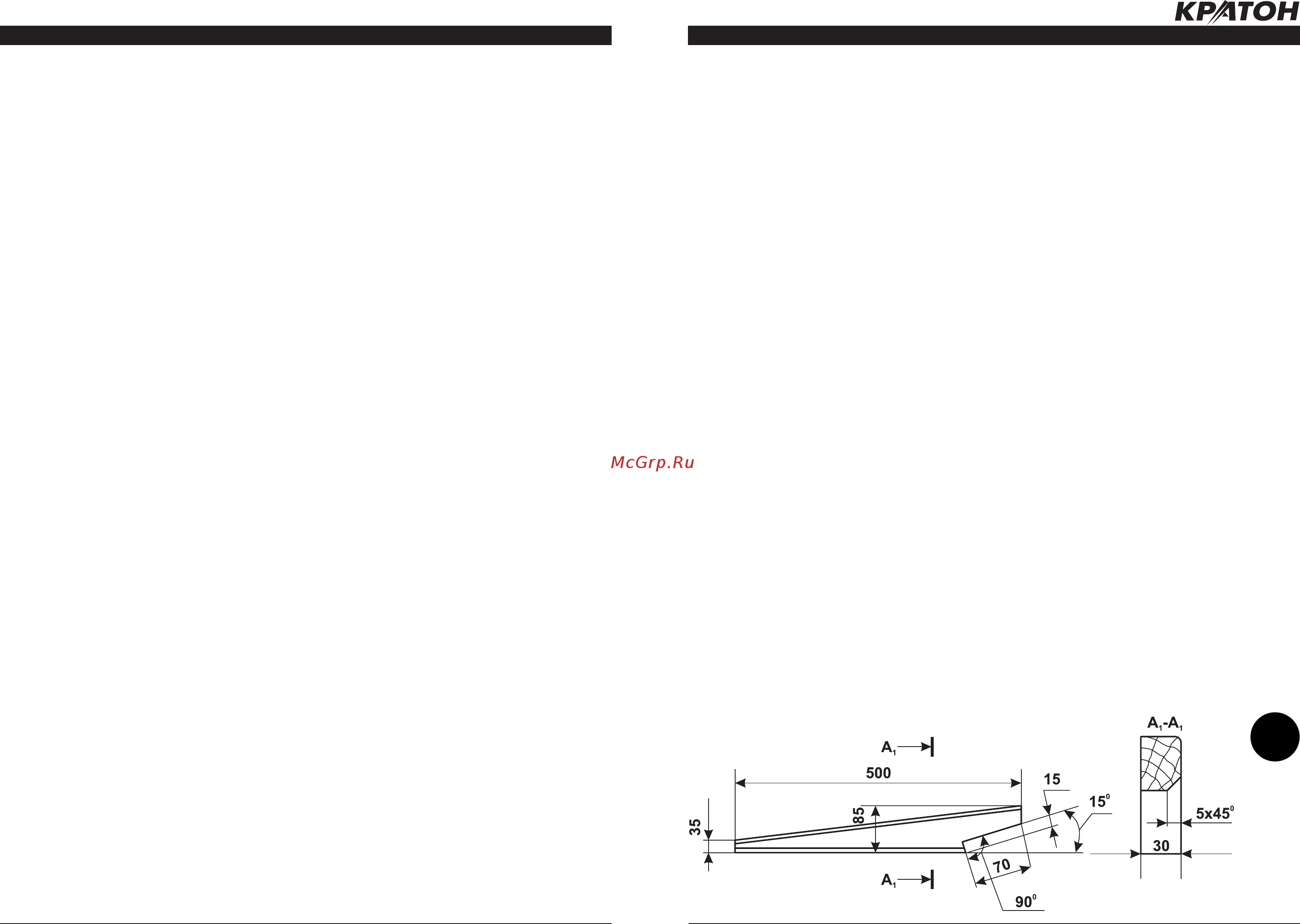

(изготавливаемого по месту). Толкатель

(см. рис. S) должен быть изготовлен из

прочного материала, иметь уступ (вырез)

для упора в торец заготовки. При пилении

толкатель должен обеспечивать надеж-

ный прижим заготовки к пильному столу

и линейке направляющей 30.

• ВНИМАНИЕ! Работа на станке без за-

щитного кожуха с расклинивающим но

жом 24 (см. рис. B) категорически запре-

щена. В связи с тем

, что подача заготовки

при пилении производится вручную, со-

блюдайте особую осторожность. Пальцы

рук должны находиться на достаточно

безопасном расстоянии от

вращающегося

пильного диска 23. Особую осторожность

следует проявлять при пилении тонких и

коротких заготовок в процессе работы и в

момент выхода заготовки.

• При пилении не превышайте установ-

ленную максимальную глубину р

аспила

(80 мм).

Заточка режущего инструмента

• Заточка режущего инструмента - это

процесс абразивной обработки граней

режущего инструмента с целью придания

им необходимых геометрических параме-

тров. Процесс заточки на данном станке

характеризуется вращательным движе-

нием круга шлифовального 81 (см. рис. R)

и ручной подачей затачиваемого режуще-

го инструмента (пильного диска, сверл,

фрез и долота)

• Зубья пильного диска затачиваются

путем сошлифовывания части металла

с передней грани. П

ри заточке зубьев

пильного диска, выдерживайте геометри-

ческие параметры режущей части и их

разводку, заданную техническими услови

ями на деревообработку и требованиями

изготовителя пильного диска.

• При заточке режущего инструмента не

допускайте появления прижогов на за

тачиваемых поверхностях и периодиче-

ски охлаждайте его путем смачивания в

емкости с водой. Всегда работайте в за

щитных очках, затачиваемый режущий

инструмент к абразивному камню подво

дите так, чтобы абразивная пыль и искры

летели в противоположную сторону от

Вас. Проверяйте абразивный инструмент

на отсутствие трещин и сколов.
