21
гателе 31. Невыполнение этого требова-
ния может привести к поломке электро-
оборудования станка.
• ВНИМАНИЕ! Перед изменением на
-
правления вращения (реверс) ножево-
го вала 10 дождитесь полной остановки
электродвигателя 31. Невыполнение это-
го требования может привести к поломке
станка.
• При пробном пуске не должно быть
вибраций станка, нагрева подшипнико-
вых узлов, проскальзывания клиновых
ремней на шкивах привода, перегрева и
характерного гудения электродвигателя
.
Гул работающего электродвигателя и при
-
вода станка должен быть ровный, без по-
стороннего металлического шума.
• Выполнение деревообрабатывающих
операций при включении станка в работу
следует начинать только после того, как
скорость вращения вала электродвигате
-
ля и ножевого вала достигнет номиналь-
ной частоты. Для этого станок должен
поработать без нагрузки в течение 2
–3
минут, при этом станочник должен убе
-
диться, что выполнены все требования
основных и дополнительных правил без-
опасности, приведенных в настоящей ин
-
струкции. Только после этого можно при-
ступать к работе.

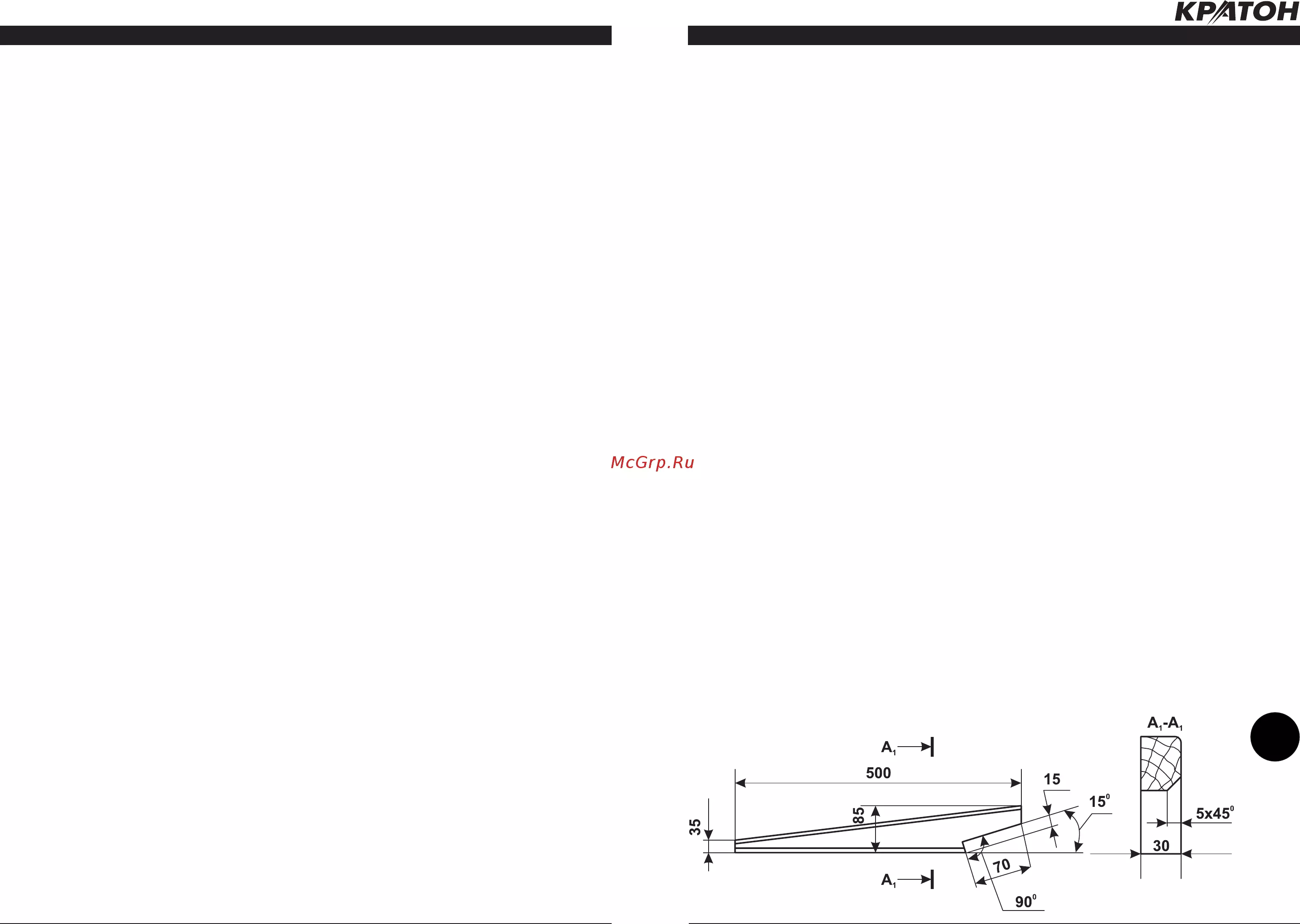

• Подача заготовки к режущему инстру-
менту осуществляется вручную усилием
станочника с помощью приспособлений
станка или толкателей
. Поэтому ста-
ночник должен учитывать твердость и
влажность обрабатываемого материала,
степень заточенности режущего инстру
-
мента и режимы резания (глубина и ско
-
рость резания, величина подачи).
• Подачу заготовки к режущему инстру-
менту следует осуществлять плавно,
равномерно и без рывков. Любая оста-
новка при подаче заготовки образует не
-
ровность или ступень на обрабатываемой
поверхности заготовки.
ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. F)
Общие сведения
• Фугование (строгание) — это дерево-
режущая технологическая операция со
снятием стружки. При фуговании вырав
-
нивают неправильную (покоробленную)
черновую поверхность деталей и фугуют
под углом кромку, создавая две чистовые
расположенные под прямым углом геоме
-
трические плоскости, служащие базирую-
щими поверхностями для последующей
обработки остальных поверхностей.
• Для фугования необходимо использо-
ВНИМАНИЕ! Категорически запрещается работать на
станке без защитных устройств, предусмотренных его
конструкцией. Перед выполнением операции фугования
снимите пильный диск и другой неиспользуемый режущий
инструмент! Перед снятием режущего инструмента, сборкой или налад
-
кой, обязательно отсоедините станок от электрической питающей сети.
Регулярно проверяйте, чтобы строгальные ножи были заточенными, без
дефектов или повреждений. Фугование на станке с затупленными или неот-
регулированными ножами может привести к травме. Во избежание травм все
действия со строгальными ножами выполняйте в защитных перчатках.
ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. G/H)
36
www.kraton.ru

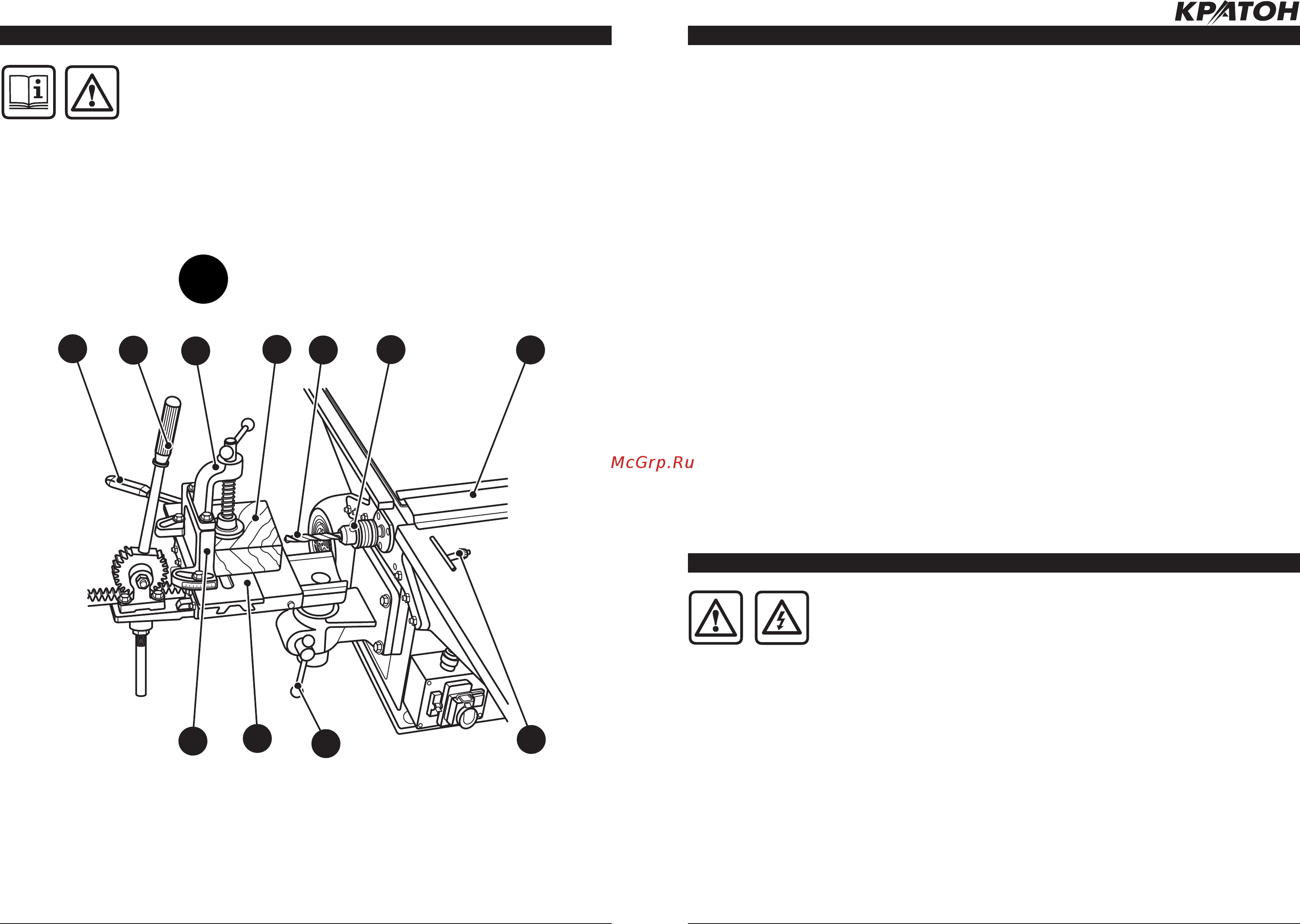

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. T/U/V)
T
3. Кронштейн
4. Рычаг продольной подачи
5. Рычаг поперечной подачи
6. Струбцина
9. Сверлильный патрон
11. Защитное ограждение ножевого вала
18. Рычаг зубчатый вертикальной подачи
20. Поперечный стол фрезерного суп-
порта
81. Заготовка деревянная
82. Сверло
83. Ключ для сверлильного патрона
ВНИМАНИЕ! Перед выполнением операций на фрезерном суп-
порте снимите пильный диск! Закройте защитным ограж-
дением рабочую зону ножевого вала на строгальном столе.
Перед снятием инструмента, сборкой или наладкой, обяза
-
тельно отсоедините станок от электрической питающей сети. Регулярно
проверяйте, чтобы режущий инструмент (сверла, фрезы) был заточенным
и
без механических повреждений.
3
20
6
81
82
9
11
83
5
4
18
