20
www.kraton.ru
нием и промышленным пылесосом для
сбора древесной стружки и пыли;
— предусмотрите под установку станка
специальное место с ровной, твердой и
устойчивой поверхностью (рабочий стол
или верстак)
;
— произведите (в соответствии со схе-
мами сборки и рисунками настоящей ин
-
струкции) сборку станка;
— выполните монтаж станка на предусмо-
тренное место, обеспечив свободный до-
ступ к нему со всех сторон. Рабочая зона
вокруг станка должна быть необходимой
и достаточной для обеспечения безопас
-
ной работы, эффективного технического
обслуживания и наладки.
• ВНИМАНИЕ!
Обязательно закрепите
станок на устанавливаемой поверхности,
используя для этого стандартные крепеж
-
ные изделия и отверстия в основании 17
(см. рис. А). Проверьте по уровню поло
-
жение строгального и пильного столов в
горизонтальной плоскости и при необхо
-
димости выполните регулировку положе-
ния станка.
• Подключите станок к электрической пи-
тающей линии с заземляющим проводом.
Для защиты электрооборудования стан
-
ка и электропроводки от перегрузок, на
электрическом щите подключения дан
-
ной линии необходимо применять плав-
кие предохранители или автоматические
выключатели на 20 А. Напряжение и ча
-
стота тока в электрической питающей ли-
нии должно соответствовать техническим
данным станка.
Проверка работы станка и пробный
пуск
• ВНИМАНИЕ! Перед проверкой работы и
пробным пуском станка проверьте надеж-
ность закрепления режущего инструмен-
та
, отсутствие посторонних предметов на
пильном и строгальных столах и на фре-
зерном суппорте.
Ножевой вал должен
свободно, без заклинивания и заеданий
вращаться в подшипниковых узлах.
• Приведите автоматический предохрани-
тель 40 на коробке электровыключателей
13 (см. рис. F) в положение
ВЫКЛ.
• Вставьте вилку кабеля электропитания
16 (см. рис. А) в розетку электрической
питающей сети.
• Приведите автоматический предохрани-
тель 40 на коробке электровыключателей
13 (см. рис. F) в положение
ВКЛ.
• Установите переключатель направления
вращения 41 в одно из положений:
— положение, соответствующее враще-
нию ножевого вала 10 по часовой стрелке
(если смотреть со стороны фрезерного
суппорта) и используемое при выполне
-
нии операций пиления, фугования дере-
вянной заготовки или заточки режущего
инструмента;
— положение, соответствующее враще-
нию ножевого вала 10 против часовой
стрелки (если смотреть со стороны фре-
зерного суппорта) и используемое п
ри
выполнении операций сверления, фре-
зерования и долбления деревянной за
-
готовки.
• Нажмите и сдвиньте блокирующую кноп-
ку 14 (см. рис. А) и откройте крышку 43,
далее нажмите кнопку (зеленого цвета)
пуска 44. При этом электродвигатель 31
включится и ножевой вал 10 начнет вра-
щаться. Оставьте крышку 43 в открытом
состоянии.
• Для выключения станка нажмите кнопку
(красного цвета) остановки 42. Электро
-
двигатель 26 выключится и ножевой вал 8
в течение нескольких секунд остановится.
• ВНИМАНИЕ! В экстренной или аварий
-
ной ситуации или после окончания работы
на станке закройте крышку 43 на коробке
электровыключателей 13 и электродвига
-
тель 31 автоматически остановится.
• ВНИМАНИЕ! Не устанавливайте пере
-
ключатель направления вращения 41
в любое из имеющихся положений
при
включенном и работающем электродви-

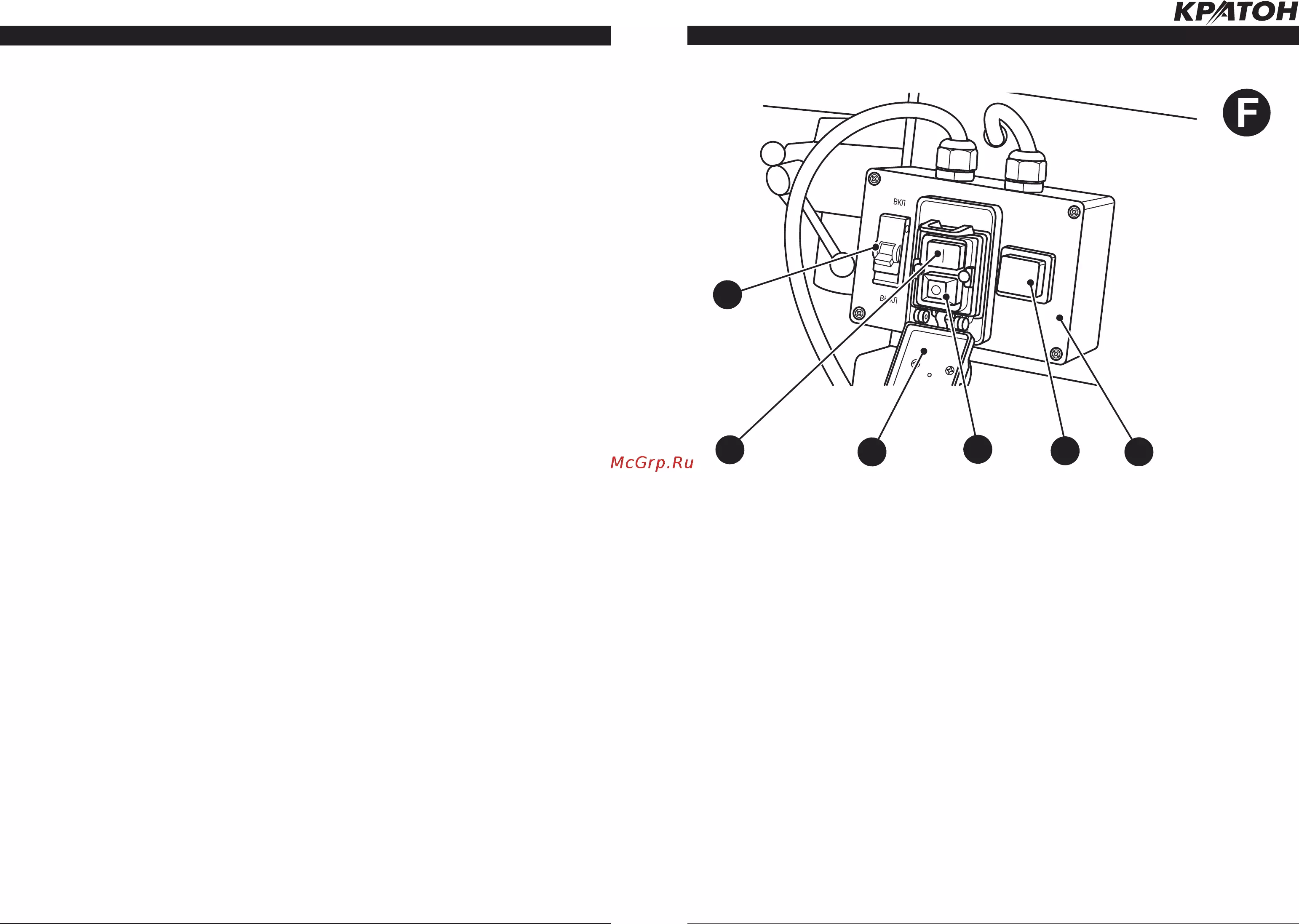

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. F)
37

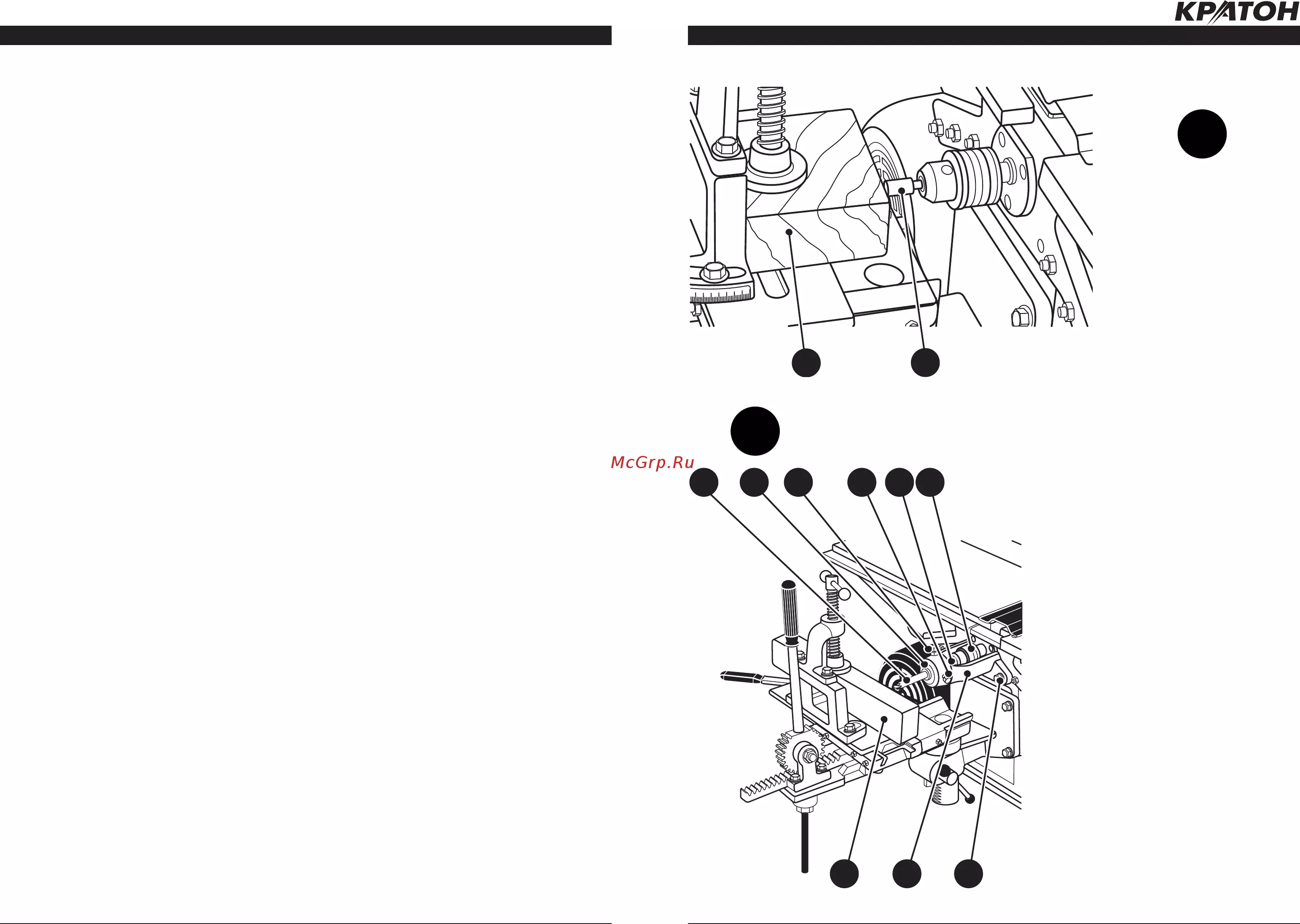

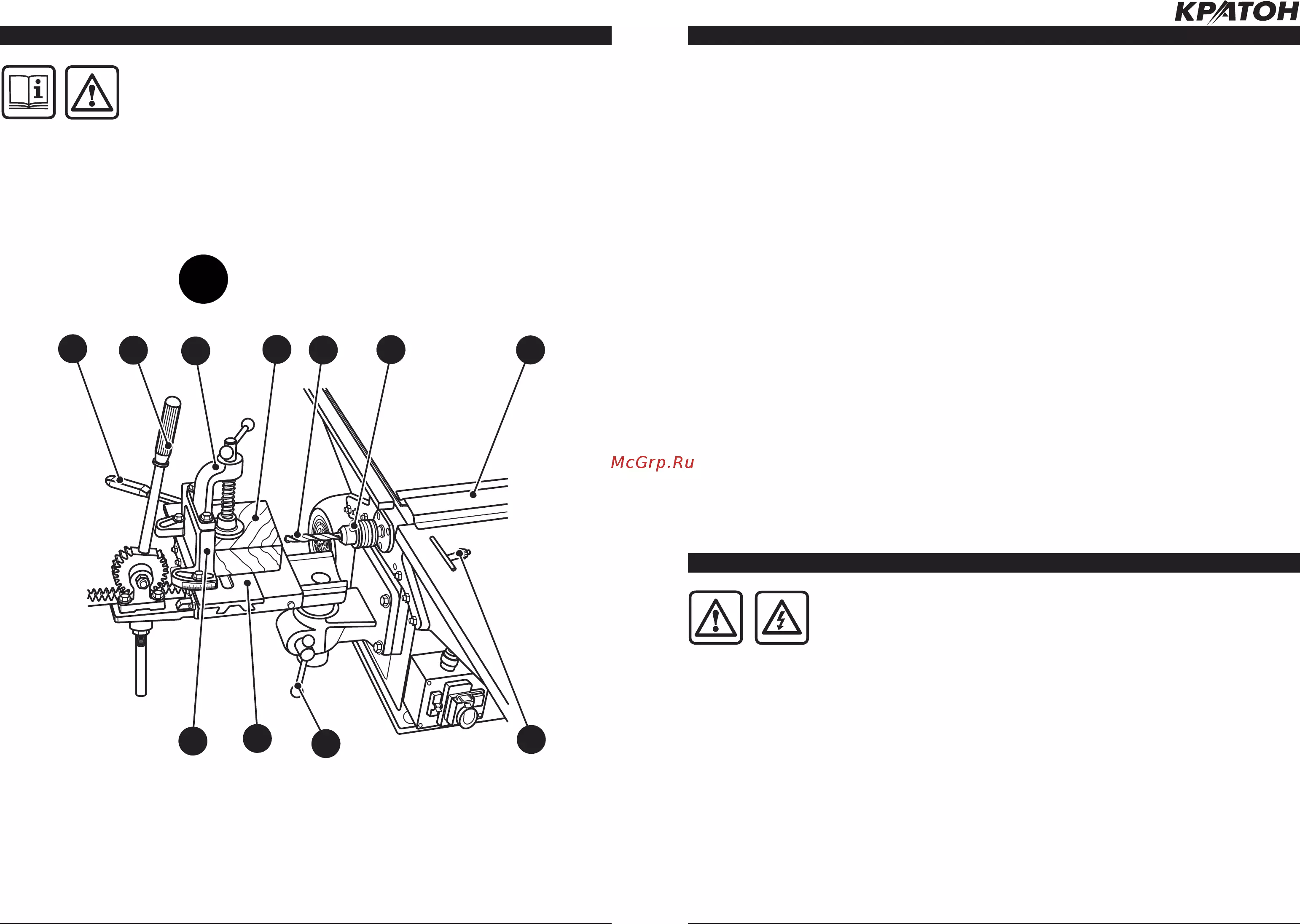

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. T/U/V)
U
81. Заготовка
84. Фреза концевая
V
8. Оправка
9. Сверлильный
патрон
85. Заготовка
86. Долото
87. Разрезная
втулка
88. Болт (3 шт.)
89. Гайка (3 шт.)
90. Сверло про-
бойное
91. Болт
81
84
85
8
91
86 87
88
89
9
90
