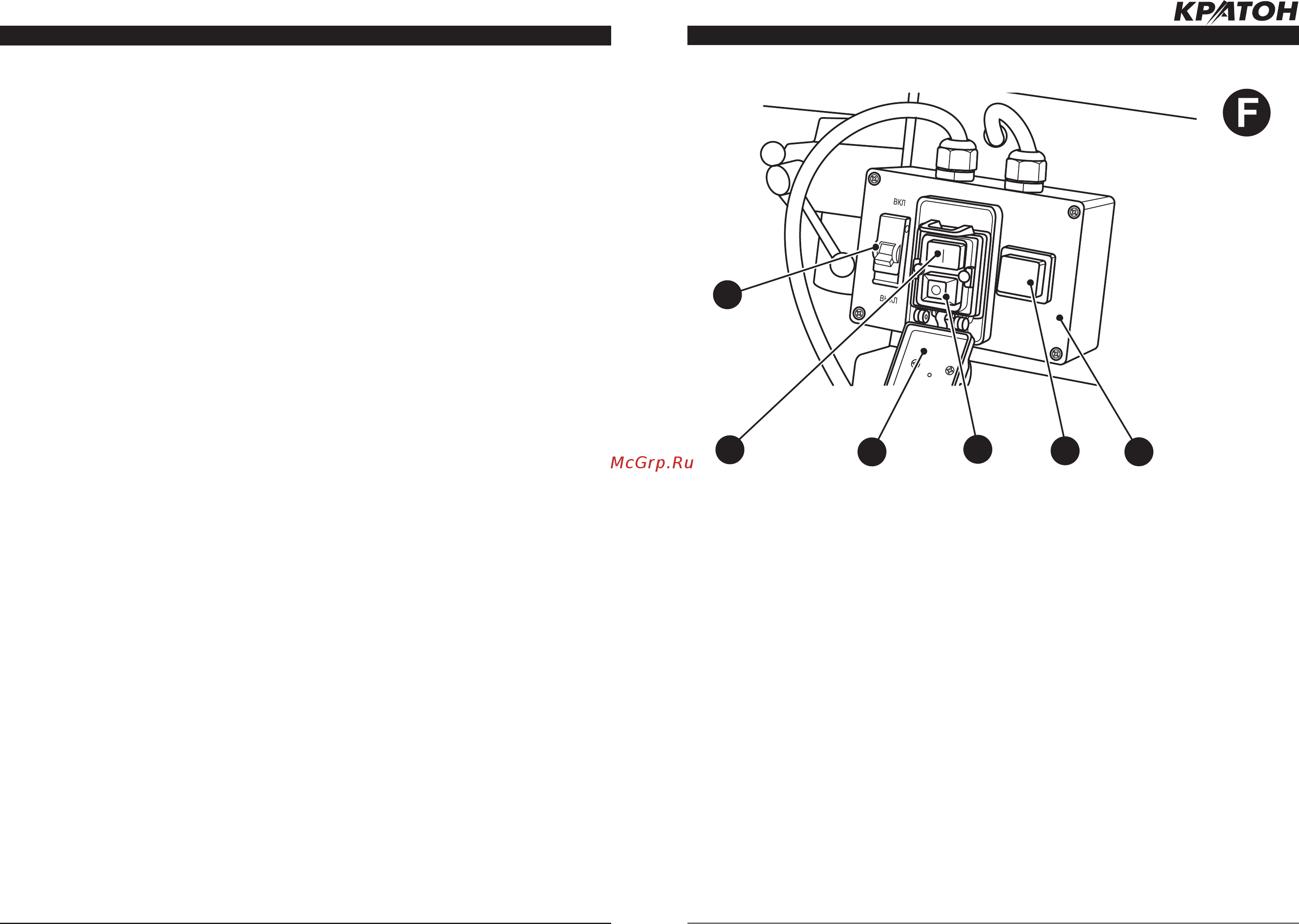

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. F)

13. Коробка электровыключателей

40. Автоматический предохранитель

41. Переключатель направления

вращения ножевого вала

42. Кнопка остановки станка

43. Крышка

44. Кнопка пуска станка

Распаковка и подготовка рабочего

места

• Разберите ящик, в который упакован ста-

нок и комплектующие детали. Проверьте

комплектность станка и отсутствие види

мых механических повреждений.

• Для перемещения и монтажа станка ис-

пользуйте грузоподъемные механизмы и

грузозахватные приспособления, грузо

подъемностью до 150 кг.

• ВНИМАНИЕ! При транспортировании и

перемещении запрещено передвигать и

кантовать станок подручными средства

ми (лом и т.д.).

• ВНИМАНИЕ! На некоторые узлы стан

ка нанесено защитное антикоррозийное

покрытие. Перед началом сборки станка

следует удалить антикоррозийное покры-

тие. Защитное антикоррозийное покры-

тие легко удаляется с помощью мягкой

салфетки смоченной в уайт-спирите. Для

очистки окрашенных, пластмассовых и

резиновых деталей используйте салфет

ку с мыльной водой.

• Подготовьте рабочее место для станка

и стеллаж для хранения пиломатериалов

и заготовок. Помещение, в котором про

изводится работа, должно быть оборудо-

вано системой приточно-вытяжной венти

ляции и, иметь общее освещение. Зону

установки станка рекомендуется снаб

дить местным дополнительным освеще-

www.kraton.ru

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. T/U/V)

Общие сведения о сверлении

• Сверление — это дереворежущая техно-

логическая операция со снятием стружки,

выполняемая инструментом

, имеющим

несколько режущих кромок (сверлом).

При сверлении получают сквозные и

не-

сквозные (глухие) отверстия в деталях и

собранных уз

лах.

• По направлению оси отверстия к волок-

нам древесины различают сверление по-

перечное и продольное (в торце детал

и).

Отверстия высокого класса шероховато-

сти (чистые) и точные (с минималь

ными

отклонениями по диаметру) выполняют

сверлами с главными режущими кромка-

ми, расположенными на торце сверла в

плоскости, перпендикулярной оси враще

ния и подрезателями. Для продольного

(в торец детали) сверления применяются

сверла без подрезателей (спиральные,

ложечные).

• На фрезерном суппорте данного станка,

используя различный режущий инстру

мент и приспособления, можно выпол-

нять сверлильные, фрезерные и долбеж-

ные операции.

• ВНИМАНИЕ! На фрезерном суппорте

данного станка запрещено обрабатывать

любые металлические заготовки при вы

полнении сверлильных, фрезерных и

долбежных операций. Это может приве

сти к травме пользователя, поломке ин-

струмента и выходу из строя станка.

Подготовка станка и сверление

• Произведите сборку фрезерного суппор-

та в соответствии с рисунками инструкции

и схемой сборки станка. Установите ось

36 в отверстия кронштейнов 34 и 35 (см.

рис. С). Затяните болт 32, а при работе,

когда нет необходимости в вертикальной

подаче фрезерного суппорта, затяните

болт 37.

• Вставьте сверло 82 в патрон сверлиль-

ный 9 (см. рис. T) и зажмите его с помо-

щью специального ключа 83.

• Выполните разметку мест сверления

на заготовке 81 (детали или собранных

узлах

• Уложите заготовку (размеченную деталь

или собранный узел) на поперечный стол

20 и зажмите при помощи струбцины 6.

• Используя рычаги 4, 5 и 18, подведите

фрезерный суппорт с зажатой заготовкой

81 к вращающемуся сверлу 82. Ось вра

щения сверла и разметка на заготовке 81

должны сов

меститься.

• Уберите со станка слесарные инстру-

менты и заготовки и выполните необходи-

мые операции для пробного пуска станка

— смотри раздел «Подготовка к работе и

пробный пуск». Запустите станок и дож-

дитесь, когда ножевой вал 10 наберет но-

минальную частоту вращения и приступи

те к сверлению.

• Используя рычаг 4, произведите подачу

заготовки 81 на сверло 82 и просверлите

отверстие на необходимую глубину. Пода

чу заготовки на сверло выполняйте плав

но и без ударов. В момент выхода сверла

уменьшите подачу, тем самым предотвра-

тите возможную поломку сверла.

Общие сведения и фрезерование на

данном станке

• Фрезерование — это дереворежущая

операция со снятием стружки, выполня

емая на фрезерном суппорте данного

станка с помощью концевой фрезы 84

(см. рис. U).

• Наладка станка на фрезерование ана-

логична сверлильной операции.

Долбежная

операция

• При долбежной операции на детали или

собранном узле получают прямоугольные

отверстия (пазы) и гнезда. Процесс реза

ния (долбления) выполняется одновре-

менно двумя режущими инструментами:

вращающимся пробойным сверлом 90

и неподвижным квадратным полым до

лотом 86 (см. рис. V). Сверло 90 входит
