28
www.kraton.ru

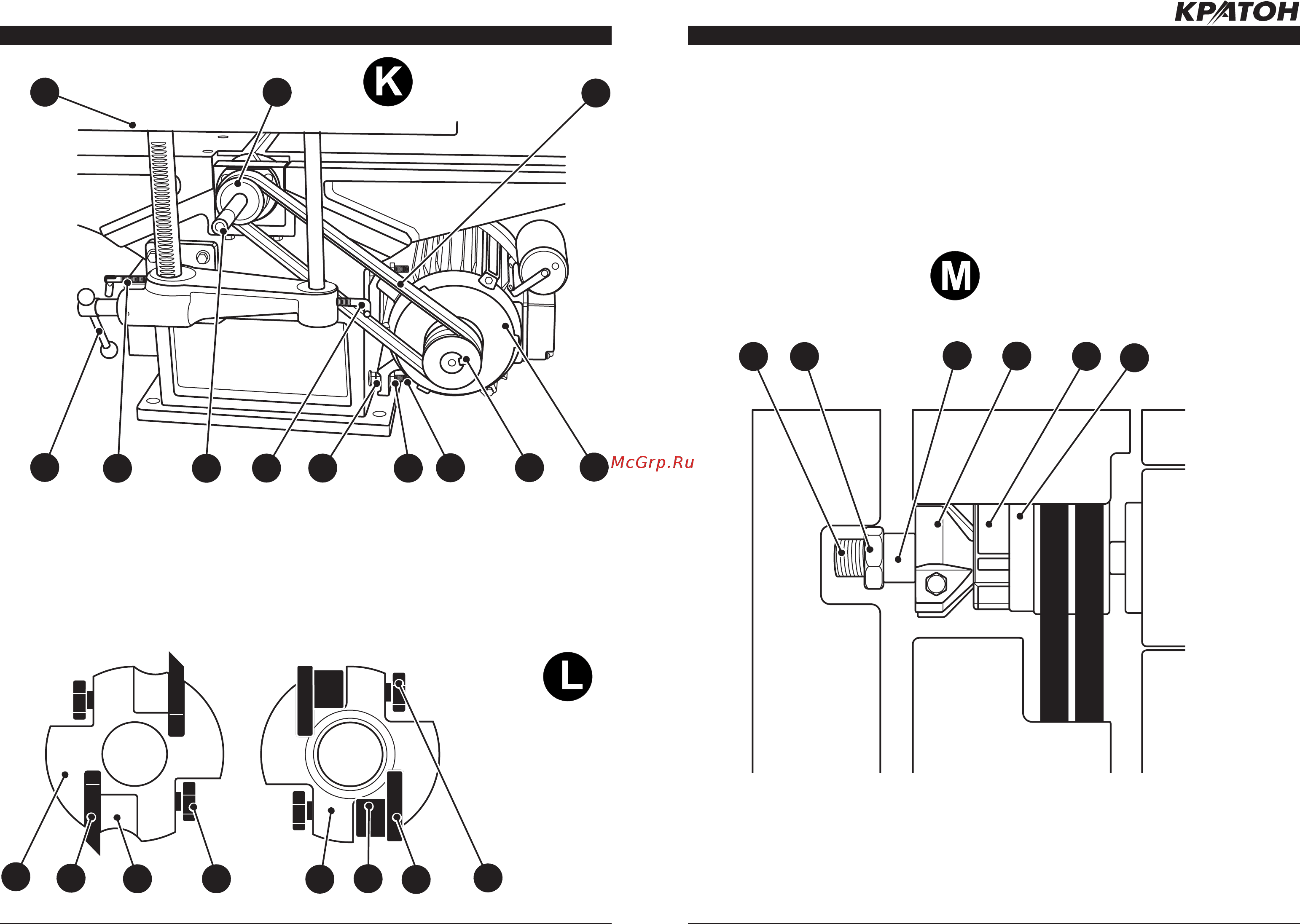

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. K/L/M/N/P/Q/R/S)
26. Опорный пильный стол
28. Рычаг зубчатый для подъема пильно-
го стола
31. Электродвигатель
58. Ведомый шкив
59. Клиновой ремень (2 шт.)
60. Ведущий шкив
61. Шпилька
62. Гайка (4 шт.)
63. Гайка
64. Фиксатор
65. Резьбовая шейка ножевого вала
66. Фиксатор
28
66
65
64
63
62
61 60
31
26
58
59
67
68
69 70
71
72
73
74
29
ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. K/L/M/N/P/Q/R/S)
67. Фреза пазовая
68. Резец
69. Стружколоматель
70. Болт
71. Фреза фасочная
72. Стружколоматель
73. Резец
74. Болт
65. Резьбовая шейка ножевого вала
67. Фреза пазовая
71. Фреза фасочная
75. Гайка (2 шт.)
76. Втулка
77. Оправка
65
75 76
71
67
77
