Технические характеристики
3
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
10
Отопительный контур
Объем воды в котле l 16 16 20 24 27 30
Потери давления в греющем контуре мбар см. диаграмму, стр. 10
Макс. температура подающей линии °C 85
Температура срабатывания STB °C 100
Допустимое избыт. рабочее давление бар 4
Электрические характеристики
Класс защиты IP40
Подключение к сети В/Гц 230/50
Потребляемая мощность Полная
нагрузка
Частичная
нагрузка
Вт 84
40
150
40
190
45
230
50
270
50
330
50
Вт
Размеры и вес
Габаритные размеры
ширина
x глубина x высота
мм 851 x 612 x 1400 1059 x 612 x 1400 1267 x 612 x 1400
Вес кг 205 205 240 265 300 330
Типоразмер котла (мощность - количество секций) 90 - 4 120 - 4 160 - 5 200 - 6 240 - 7 280 - 8

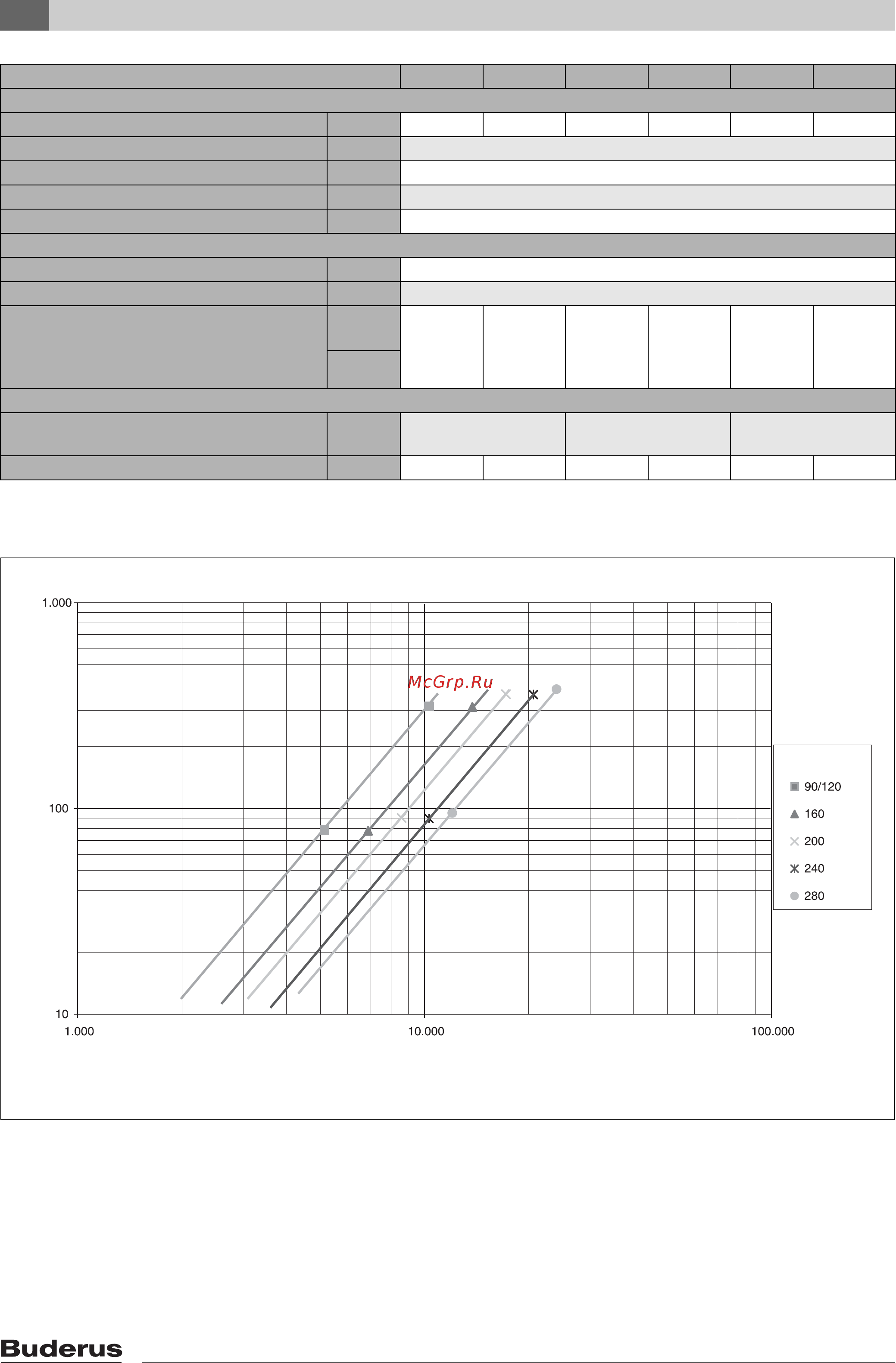

Таб. 2 Технические характеристики
Рис. 3 Потери давления в греющем контуре GB312 с обратным клапаном
Расход, л/ч
Потери давления в греющем контуре
мбар
êÂò
êÂò
êÂò
êÂò
êÂò
