Транспортировка котла
5
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
13
5 Транспортировка котла
В этой главе дано описание безопасной
транспортировки отопительного котла.
5.1 Подъем и перенос отопительного котла
Отопительный котел можно переносить до места
установки, используя 2 трубы (R
1¼, длиной 2 м).
z Выверните фиксирующий винт передней стенки
сверху в середине котла.
z Слегка приподнимите и снимите переднюю
стенку.
z Выверните фиксирующие винты боковых стенок
на передней и задней стенках котла.
z Слегка приподнимите и снимите боковые стенки.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за ударов.
z Соблюдайте транспортные
обозначения на упаковке для
предотвращения повреждений
узлов, восприимчивых к ударам.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Закройте все места подключений
отопительного котла, защитив их от
загрязнений, если котел не вводится
сразу в эксплуатацию.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Упаковочные материалы следует
утилизировать в соответствии с
экологическими нормами.

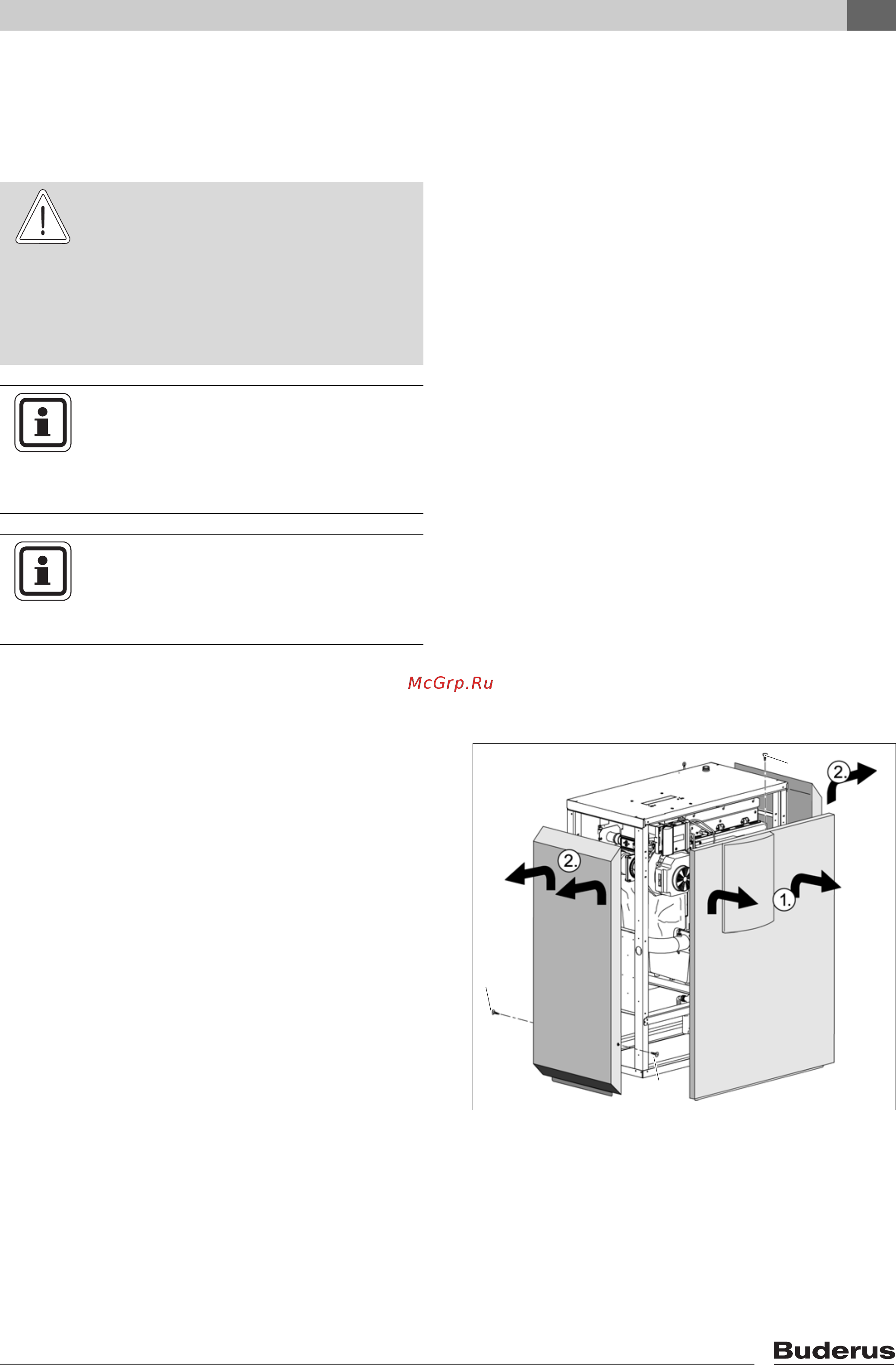

Рис. 4 Снятие передней и боковых стенок
1 передняя стенка
2 боковая стенка
3 фиксирующий винт
3
3
3
