Buderus Logano plus GB312-120 [16/68] Расстояния до стен
![Buderus Logano plus GB312-120 [16/68] Расстояния до стен](/views2/1251175/page16/bg10.png)
Установка отопительного котла
6
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
16
6.1 Расстояния до стен
При установке котла по возможности соблюдайте
рекомендуемые расстояния до стен
(Î таб. 7). При
уменьшении этих расстояний будет затруднен
доступ к котлу.
Поверхность площадки или фундамента для
установки котла должна быть ровной и
горизонтальной.
6.2 Выравнивание отопительного
котла по горизонтали
Котел нужно выровнять в горизонтальной плоскости
так, чтобы в нем не скапливался воздух.
z Установите котел на то место, где он будет
работать.
z Выровняйте положение котла в горизонтальной
плоскости при помощи уровня, заворачивая или
выворачивая опорные болты.

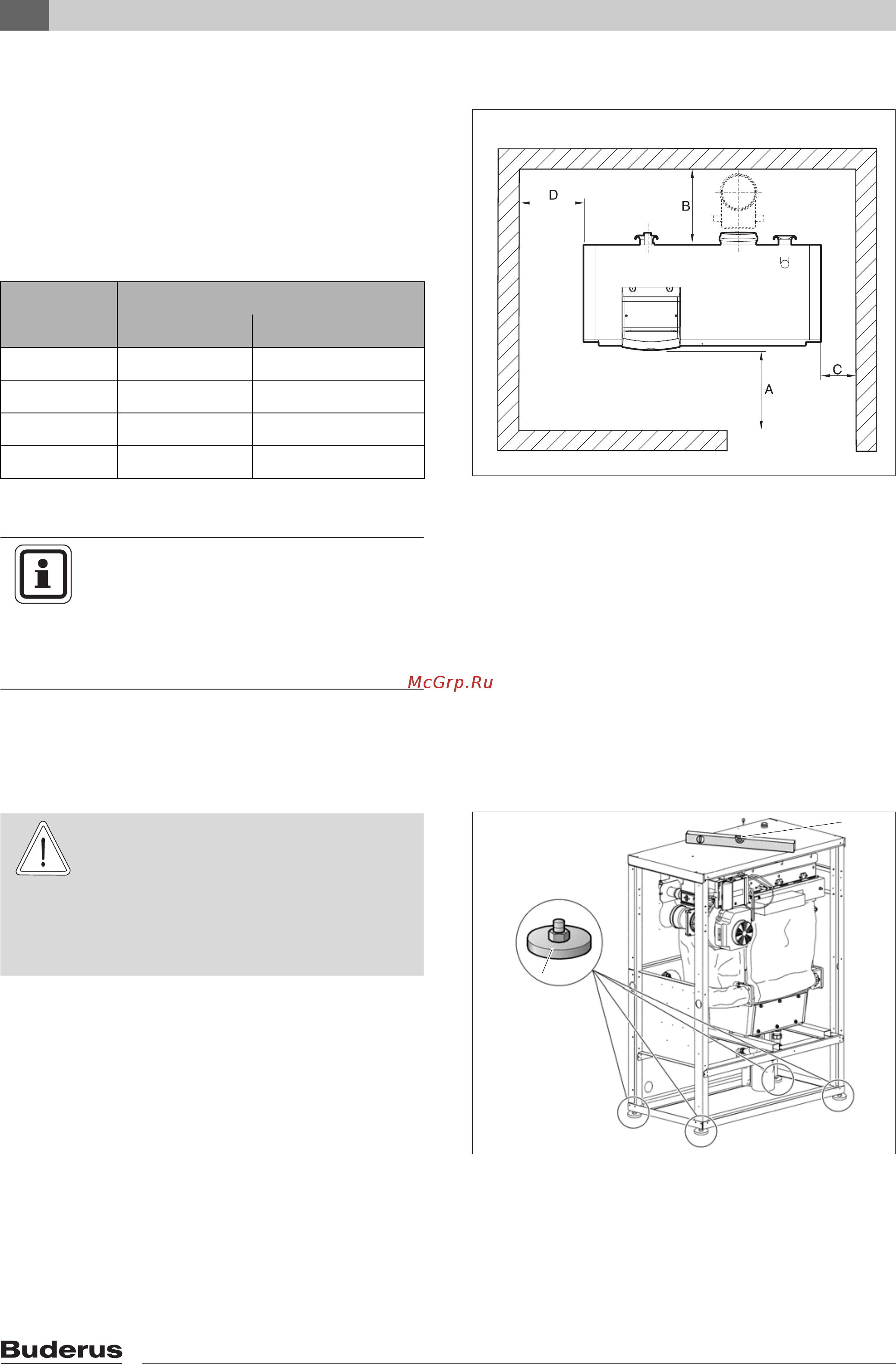

Рис. 8 Расстояния до стен в помещении (котел
располагается справа или слева)
Размер Расстояние до стены
минимальное рекомендуемое
A 500 700
B 550 700
C 100 500
D 500 700
Таб. 7 Рекомендуемые и минимальные расстояния до
стен (размер в мм)
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При необходимости оставьте место для
дополнительного оборудования: бака-
водонагревателя, трубных соединений,
глушителя дымовых газов и других
компонентов в канале дымовых газов.
Рис. 9 Выравнивание отопительного котла
1 опорные болты
2 уровень
1
2
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ КОТЛА
из-за недостаточной несущей
способности основания.
z Устанавливайте котел только на
основание с достаточной несущей
способностью.
