Пуск отопительной установки в эксплуатацию
8
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
43
8.13 Измерение подаваемого давления газа
z На два оборота отверните запорный винт
ниппеля контроля подаваемого давления газа и
удаления воздуха.
z Наденьте измерительный шланг манометра на
контрольный ниппель.
z Измерьте подаваемое давление газа при
работающей горелке. Значение запишите в
протокол пуска в эксплуатацию.
– При отсутствии информации о необходимом
подаваемом давлении газа свяжитесь с
уполномоченной организацией по
газоснабжению.
– При слишком высоком давлении газа необходимо
установить перед газопроводной арматурой
дополнительный регулятор давления.
z Снимите измерительный шланг.
– Осторожно заверните запорный винт ниппеля
контроля подаваемого давления газа и удаления
воздуха.

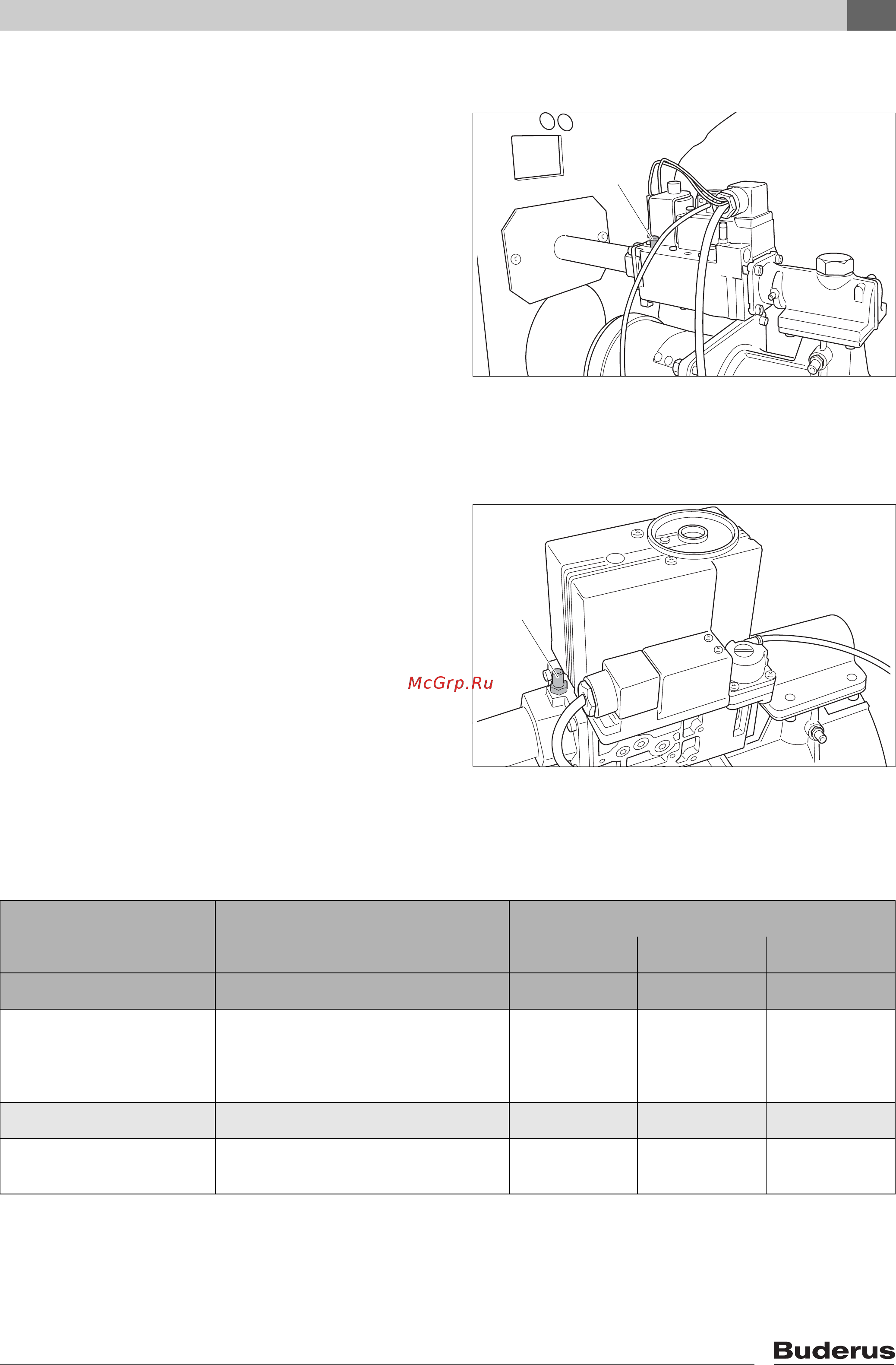

Рис. 39 Измерение подаваемого давления газа для
котлов 90 и 120 кВт
1 контрольный ниппель для измерения подаваемого
давления газа и для удаления воздуха
Газовая арматура: Honeywell VR 4615V
Рис. 40 Измерение подаваемого давления газа для
котлов 160 - 280 кВт
1 контрольный ниппель для измерения подаваемого
давления газа и для удаления воздуха
Газовая арматура: Honeywell VR 415VE, VR 420VE и
VR 425VE
1
1
Страна Вид газа Подаваемое давление *
минимальное номинальное максимальное
мбар мбар мбар
AT, BA, BE, BG, BY, CH, CN,
CZ, DE, DK, EE, ES, GB, GR,
HR, IE, IT, LU, PL, PT, RO,
RU, SI, SK, UA
Природный газ Н или E (G20)
Природный газ L (G25)
Природный газ L
W
(раньше GZ41,5)
17 20 25
NL Природный газ L (G25) 20 25 30
HU Природный газ H (G20)
Природный газ S (G25.1)
20 25 33
Таб. 10 Виды газа и подаваемое давление
* Минимальное и максимальное давление должна обеспечивать специализированная организация по газоснабжению (согласно
национальным нормам для газовых сетей общего пользования).
