Транспортировка котла
5
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
14
z Для того, чтобы снять котел с поддона, нужно
отвернуть два винта внизу котла.
z Вставьте трубы в отверстия с фронтальной
стороны котла
(Î рис. 6).
z Чтобы трубы не скользили, их нужно закрепить
скотчем в указанных на
рис. 6 местах.
z Перенесите котел к месту установки.
5.2 Транспортировка котла
перекатыванием на трубах
Если путь до места установки ровный, то котел
можно перекатывать на трубах. Для этог требуются
миниму 5
труб длиной примерно 70 см диаметром
R
1¼.
z Уложите на пол трубы на расстоянии примерно
40
см друг от друга.
z Поставьте котел на трубы и осторожно
передвигайте его до места установки.

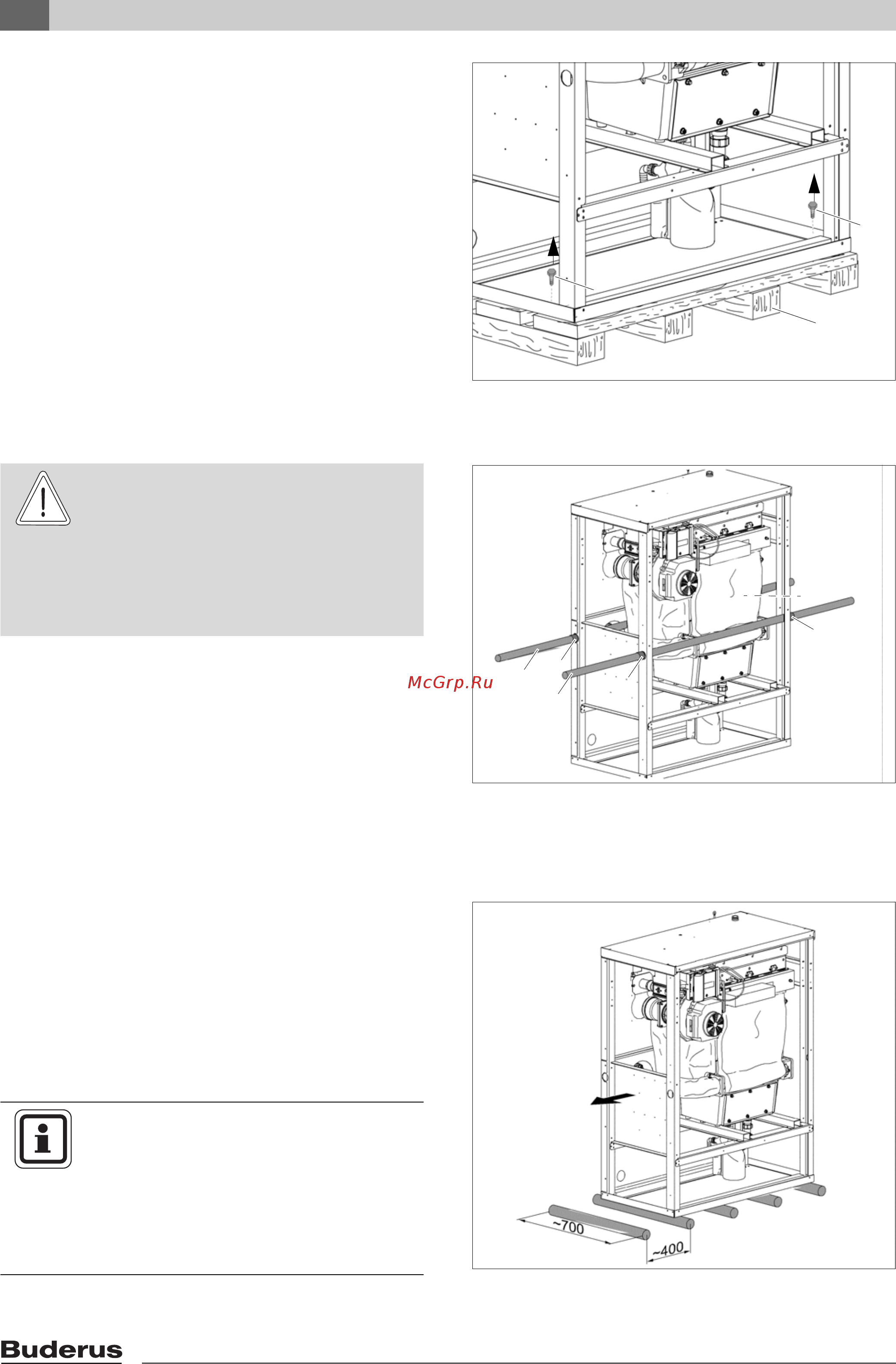

Рис. 5 Отсоединение крепления котла к поддону
1 фиксирующий винт
2 поддон
1
2
1
Рис. 6 Перенос котла с использованием труб
1 точки фиксации для предотвращения смещения
котла
2 труба
1
1
1
1
2
2
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМЫ
при переносе тяжелых грузов.
z Подъем и перенос котла всегда
производить вдвоем, удерживая его
за указанные на рисунке места.
z Зафиксируйте котел от смещения.
Рис. 7 Транспортировка котла перекатыванием на
трубах (размеры в мм)
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Можно также использовать обычные
транспортные ролики, имеющиеся в
продаже. При этом обязательно
следите, чтобы груз распределялся на
несущие элементы равномерно, чтобы
не повредить лист основания.
