Монтаж отопительного котла
7
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
19
7.2 Выполнение гидравлических подключений
7.2.1 Подключение подающей и обратной линий
отопления

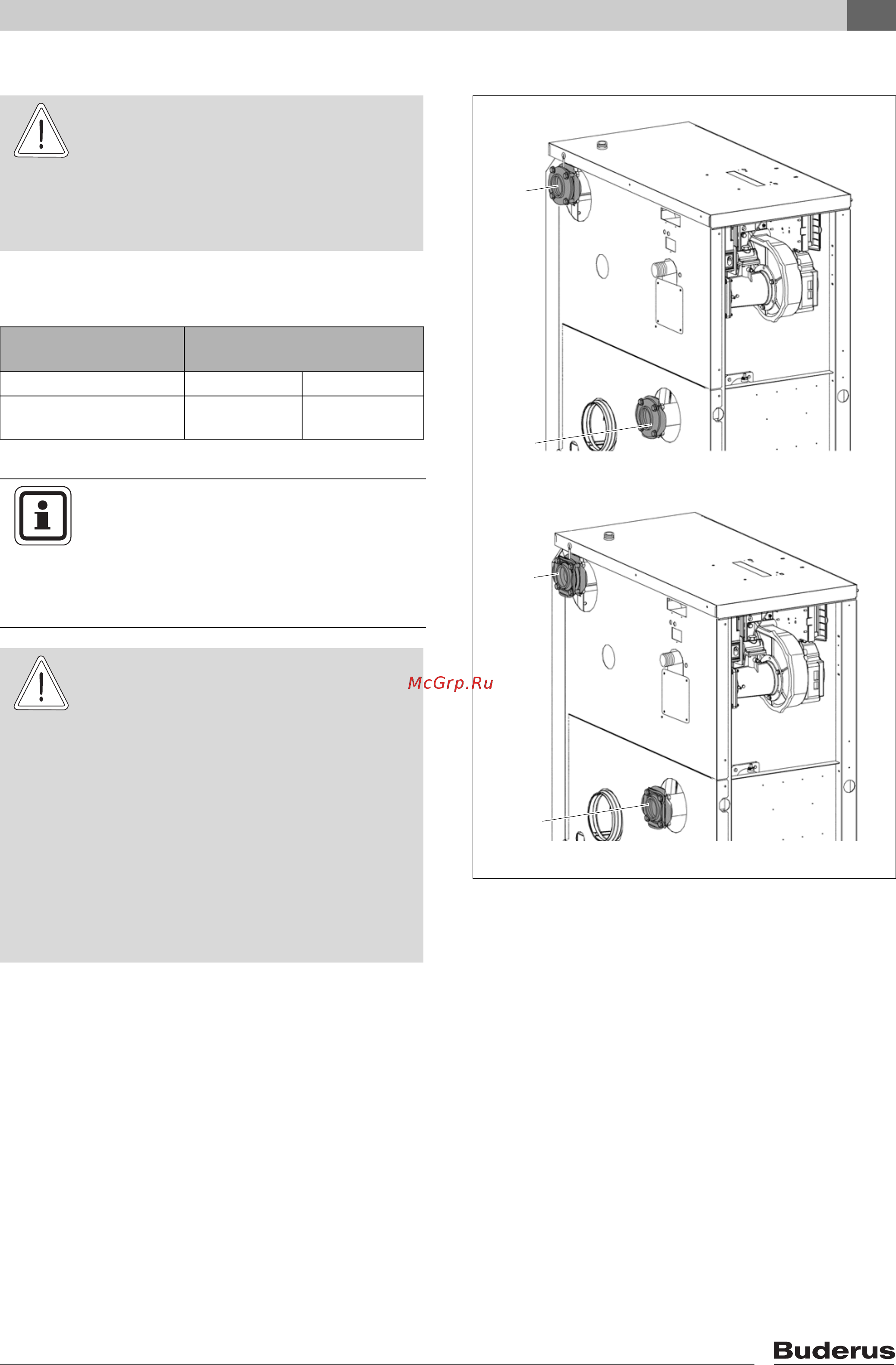

Рис. 12 Подключение водяного контура
RK: обратная линия отопительного котла
VK: подающая линия отопительного контура
RK
90 – 120 кВт
160 – 280 кВт
VK
RK
VK
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z Все трубы для подключения
отопительного котла следует
прокладывать без напряжений.
Мощность котла Подающая линия котла (VK)
обратная линия котла (RK)
90 – 120 кВт DN 50 Rp 2"
160 – 280 кВт DN 65 стандартный
фланец PN6
Таб. 8 Размеры подключений водяного контура
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для предотвращения попадания
загрязнений с водой в котел мы
рекомендуем установить
грязеуловитель (дополнительный заказ)
в обратную линию отопления.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z Если резьбовое соединение
ослабло, то перед затяжкой нужно
установить новое уплотнение.
z Учтите, что фланцы подающей и
обратной линий только слегка
соединены, и окончательно затянуть
их нужно только после монтажа.
z Перед соединением трубопроводов
проверьте наличие повреждений
уплотнений и подключений к котлу.
