Монтаж отопительного котла
7
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
17
7 Монтаж отопительного котла
В этой главе приведены указания по правильному
монтажу отопительного котла. В частности, монтаж
включает:
– подключение к дымовой трубе
– гидравлическое подключение
– электрическое подключение
– подключение подачи топлива
7.1 Подключение к системе отвода дымовых газов и канала подачи воздуха для
горения
7.1.1 Подключение к системе отвода дымовых
газов
Для отвода дымовых газов в разных странах
имеются свои специфические требования.
z Вставьте отвод в штуцер дымовых газов на котле.
z Монтаж соединительного участка дымовой трубы
выполняйте в соответствии с национальными
требованиями.
При монтаже соединительного участка к дымовой
трубе нужно соблюдать следующее:
– Сечение дымовых труб должно быть рассчитано
в соответствии с действующими нормами.
– Для отвода дымовых газов нужно выбирать
кратчайший путь.
– Соединительный участок должен быть проложен
с подъемом по направлению к дымовой трубе.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления выходящими
дымовыми газами.
z В местах соединения дымовой
трубы должны быть правильно
установлены неповрежденные
уплотнения.

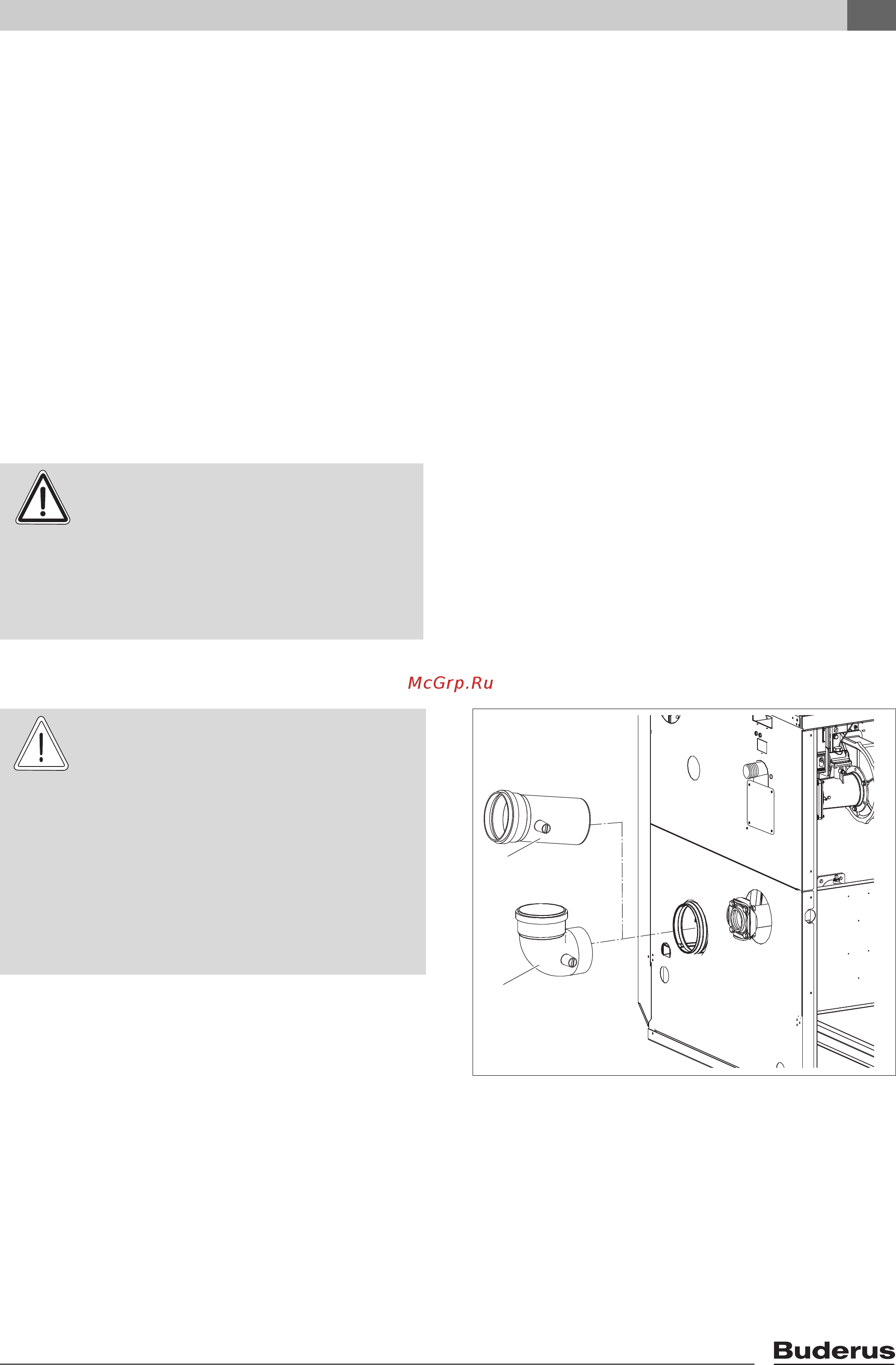

Рис. 10 Подключение дымохода
1 отвод для присоединения к котлу (дополнительный
заказ)
2 соединительный участок для подключения к котлу
(дополнительный заказ)
1
2
ОСТОРОЖНО!
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Образующийся в дымоходе конденсат
может быть отведен перед котлом.
По дополнительному заказу можно
приобрести отвод соединительный
элемент для подключения к котлу с
отводом конденсата.
Если нет возможности приобрести эти
элементы труб в вашей стране, то их
можно заказать на филиале фирмы
Будерус.
