Smartec ST-NC440 [11/19] Подключение линии связи tcp ip

ST-NC120, ST-NC240 и ST-NC440

Подключение линии связи TCP/IP

Используйте перекрещенный кабель Ethernet 10/100Base-T для подключения контроллера к

компьютеру напрямую или прямой кабель Ethernet 10/100Base-T для подключения контроллера к

компьютеру через коммутатор или маршрутизатор.

Printer

Management host

Card issuer

Hub

TCP/IP Ethernet

C3 control panel C3 control panel C3 control panel

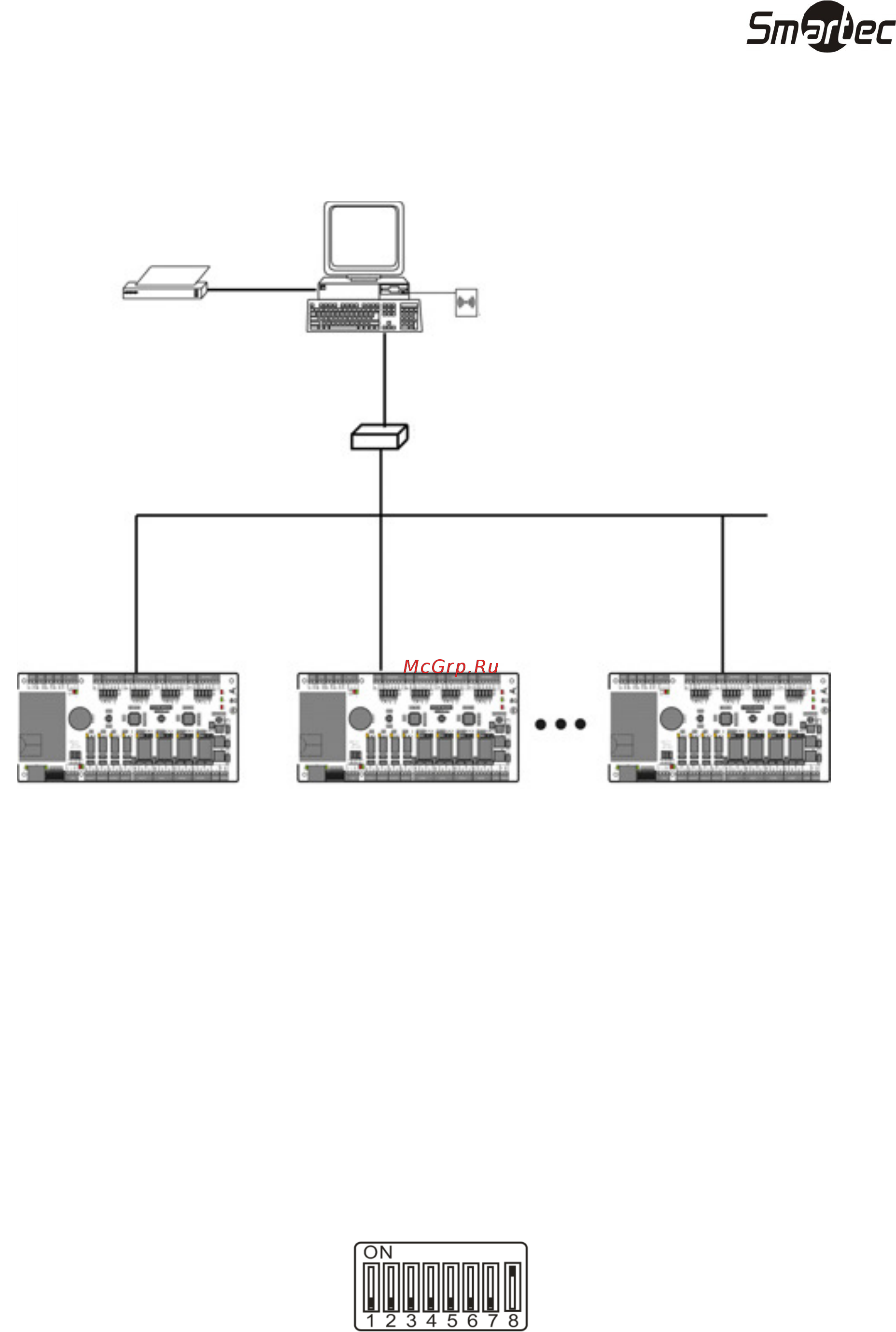

Топология TCP/IP

Подключение линии связи RS-485

1. Используйте устойчивый к помехам кабель типа RVSP (экранированная пара) для прокладки

шины RS-485. Устройства в шине RS-485 должны быть подключены последовательно, для

наилучшего эффекта экранирования и уменьшения влияния отраженных сигналов в процессе

передачи данных.

2. Один луч шины RS-485 может иметь до 63 подключенных контроллеров. Рекомендуется

подключение не более 32 контролеров в одном луче шины RS-485.

3. Если длина шины RS-485 превышает 300 м необходимо установить терминаторы (согласующие

резисторы) с обоих концов шины. Данная мера поможет предотвратить падение уровня

сигнала и уменьшить влияние помех.

4. Для включения терминатора переведите DIP-переключатель 8 в положение ON. Резистор 120

Ом будет подключен между линиями 485+ и 485- .

Контроллер 1 Контроллер 2 Контроллер №

Коммутатор/Маршрутизатор

Принтер

Считыватель карт

Рабочая станция
