ST-NC120, ST-NC240 и ST-NC440
5
• Защита от переполюсовки источника питания.
• Защита от перегрузки по напряжению по всем входам/выходам.
• Защита от перегрузки по напряжению по всем портам связи.
Технические параметры
• Рабочее напряжение: 12В постоянного тока (±20%).
• Потребляемый ток: не более 0.3А (без учета потребления считывателей)
• Рабочая температура: 0-55ºC.
• Допустимая влажность: 10-80%.
• Коммутируемая нагрузка: 30VAC, 8A или 36VDC, 5A
• Реле замка: 12VDC, 10A. СИД индикаторы состояния.
• Дополнительные релейные выходы: 30VDC, 2A. СИД индикаторы состояния.
• Размеры контроллера: ST-NC120/240 – 160 x 106 мм, ST-NC440 – 218 x 106 мм.
• Размеры монтажных отверстий: ST-NC120/240 – 147 x 91 мм, ST-NC440 – 203 x 106 мм.
• Размеры корпуса: 345 (Д) x 275 (Ш) x 70 (Г) мм.
Индикация контроллера
При включении контроллера красный СИД (POWER) горит постоянно, зеленый СИД (RUN) мигает и все
остальные СИД выключены.
Прочие индикаторы:
1. Индикатор LINK (зеленый): отображает состояние подключения по TCP/IP. В нормальном
состоянии горит постоянно.
2. Индикатор ACT (желтый): мигает во время обмена данными по TCP/IP.
3. Индикатор TX (желтый): мигает во время передачи данных по шине RS-485.
4. Индикатор RX (зеленый): мигает во время приема данных по шине RS-485.
5. Индикатор замка (зеленый): отображает состояние реле замка. Постоянно горит, когда замок
открыт.
6. Индикатор CARD (желтый): горит во время приема данных через интерфейс Wiegand.

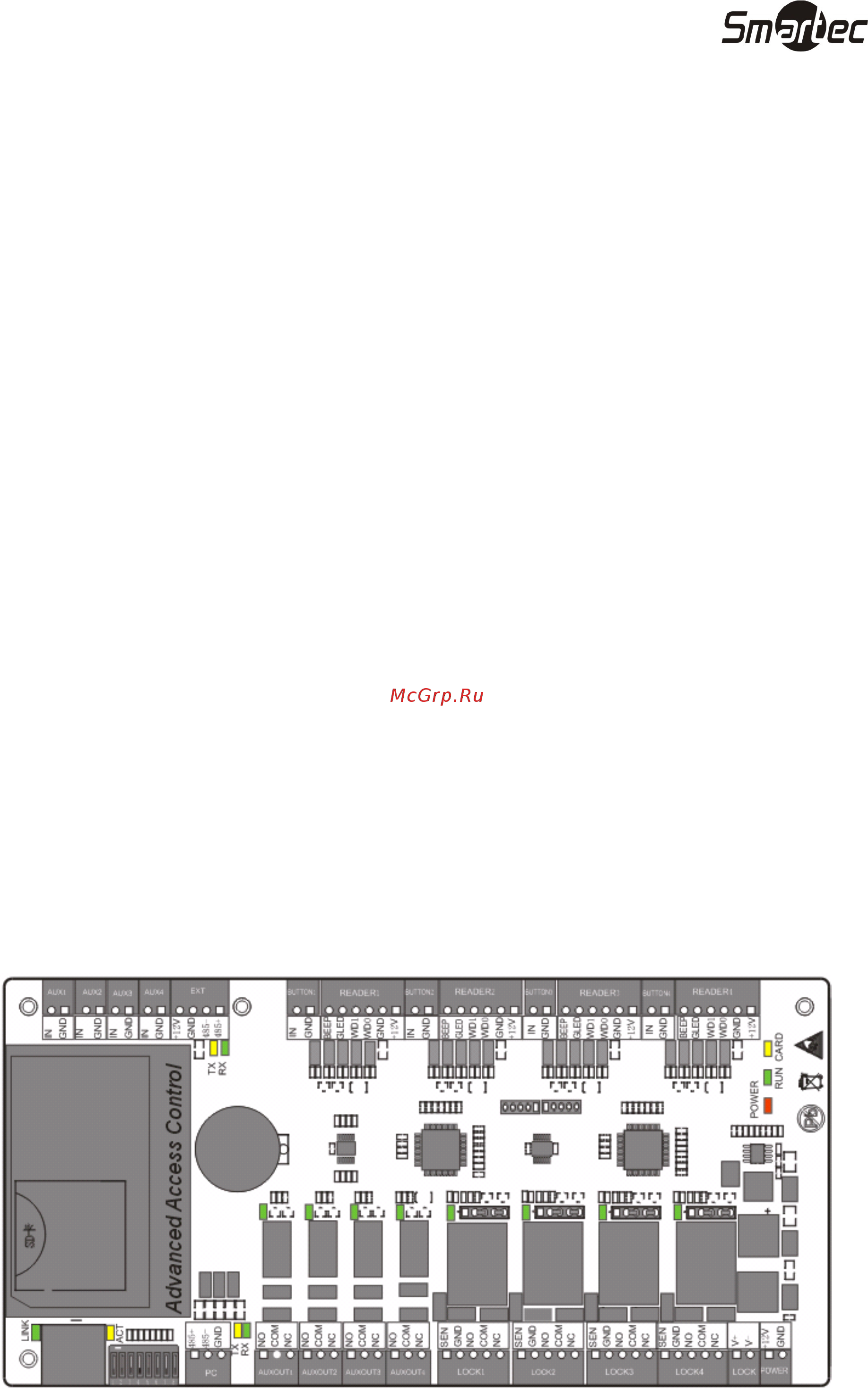

Следующий рисунок отображает расположение индикаторов.
Индикаторы контроллера ST-NC440
