ST-NC120, ST-NC240 и ST-NC440
15
Кнопка выхода
Кнопка выхода устанавливается внутри помещения и предназначена для разблокировки двери.
Рекомендуется устанавливать кнопку выхода на высоте 1.4 м от пола. Убедитесь в качественном
подключении кнопки, удалите неиспользуемые зачищенные концы проводов и используйте
изоляционную ленту. Рекомендуется использовать кабель с двумя проводниками сечением от 0.3 мм
2
.
Дополнительные входы
Контроллер ST-NC120 не имеет дополнительных входов. Контроллер ST-NC240 имеет два, а ST-NC440
имеет четыре дополнительных входа. Дополнительные входы можно использовать для подключения
извещателей газа, дыма, огня, ИК датчиков, охранных датчиков и т.д. Дополнительные входы
программируются с помощью программного обеспечения.

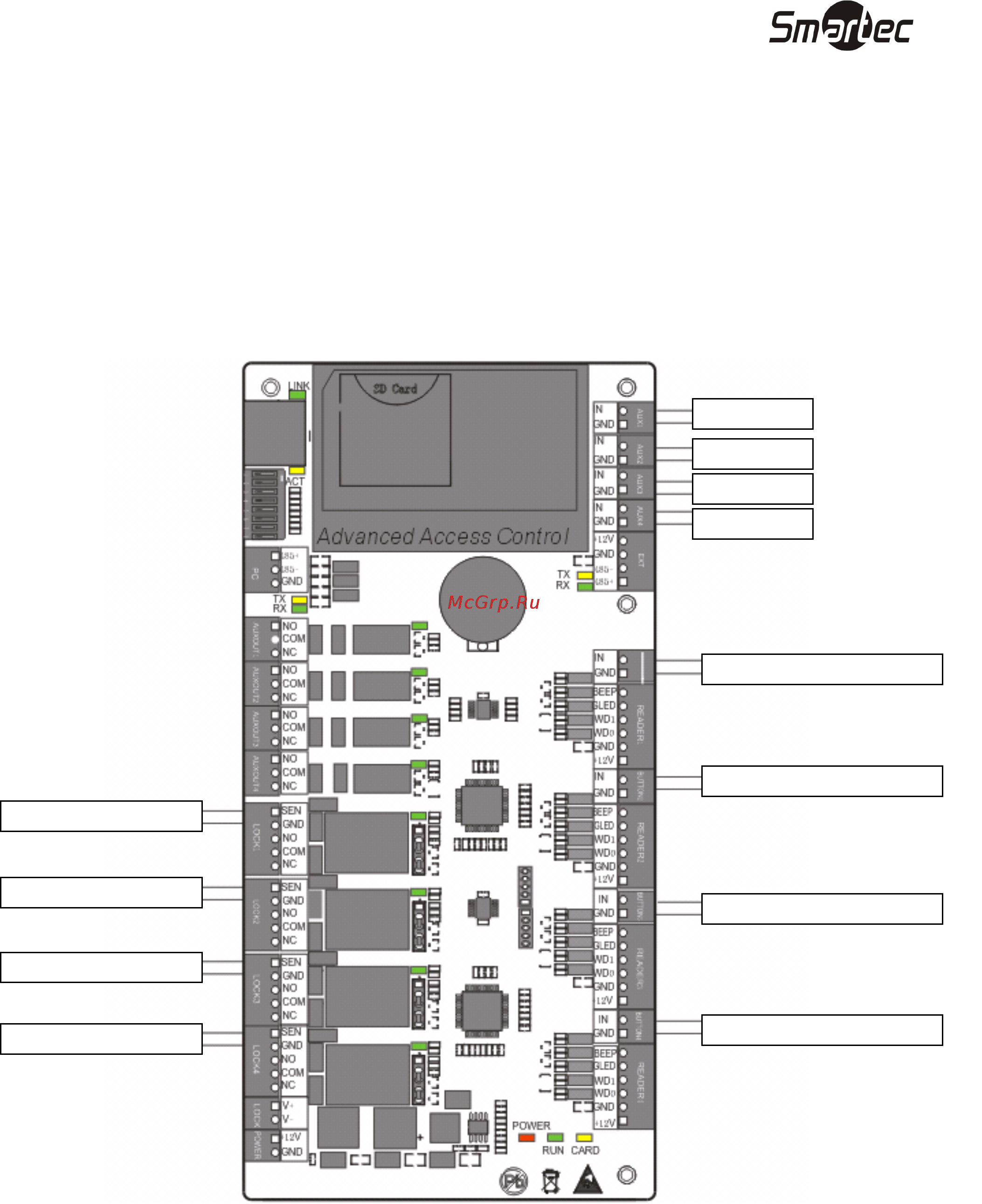

Подключение дверных контактов, кнопок выхода и
дополнительные входы контроллера ST-NC440
ПРИМЕЧАНИЕ: На рисунке приведена схема подключения контроллера ST-NC440. Контроллер ST-
NC120 не имеет дополнительных входов. Контроллер ST-NC240 имеет два дополнительных входа.
Доп. Вход 1
Доп. Вход 2
Доп. Вход 3
Доп. Вход 4
Кнопка выхода
,
Дверь
1
Кнопка выхода
,
Дверь
2
Кнопка выхода
,
Дверь
3
Кнопка выхода
,
Дверь
4
Дверной контакт
2
Дверной контакт
1
Дверной контакт
3
Дверной контакт
4
