Smartec ST-NC440 [6/19] Подключение и установка

ST-NC120, ST-NC240 и ST-NC440

Подключение и установка

Установка корпуса

Последовательность установки:

1. Проделайте отверстия в корпусе контроллера.

2. Закрепите корпус контроллера на стене.

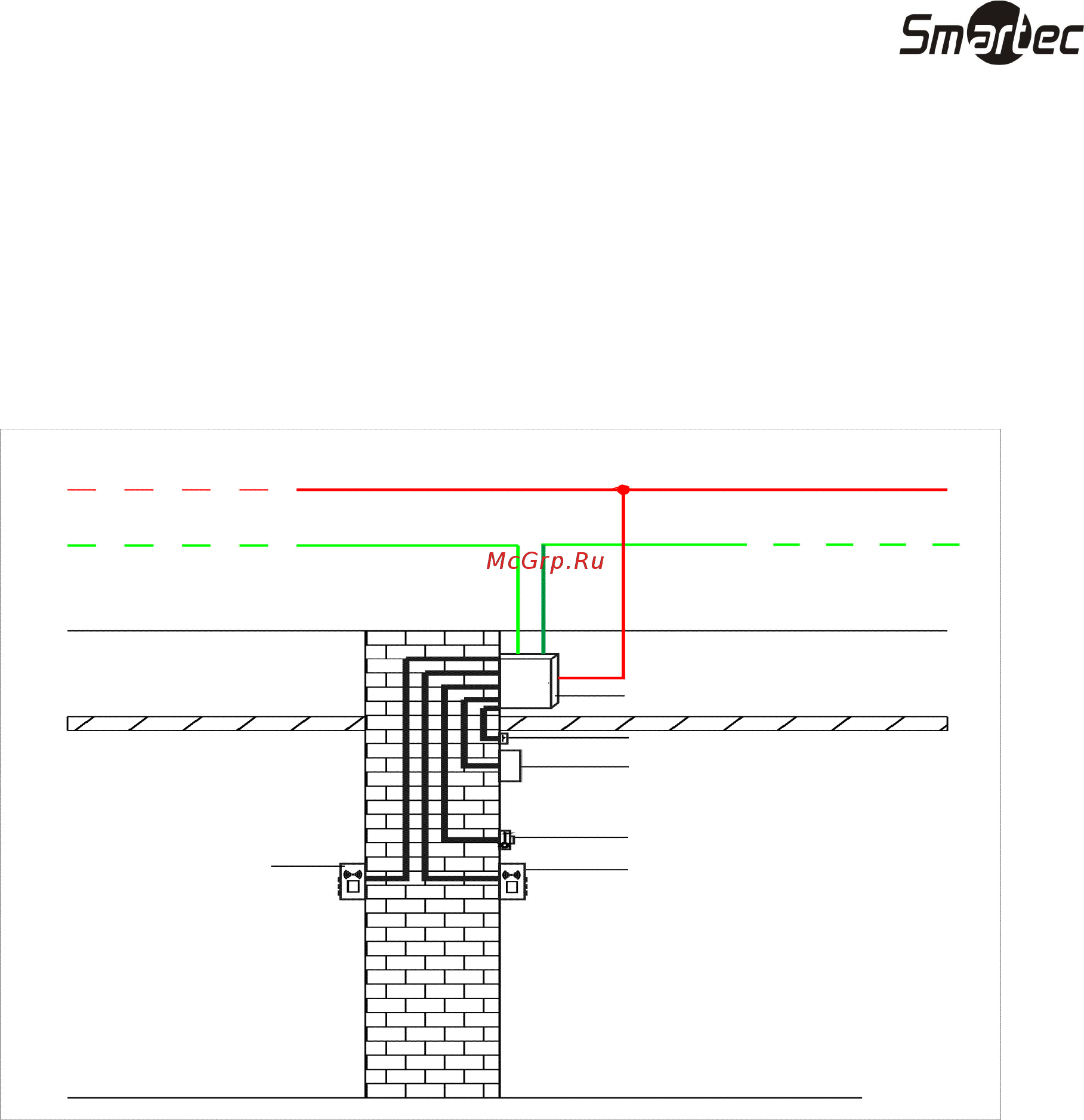

Стандартная схема установки оборудования

Схема установки контролера

ПРИМЕЧАНИЕ:

1. Прежде чем проводить работы по подключению, для предотвращения выхода из строя

оборудования, убедитесь, что питание отключено.

2. Слаботочные кабели системы контроля доступа должны быть разделены с кабельной

системой электропитания и освещения здания и проходить в отдельных лотках или

защитных кожухах.

3. Система контроля доступа состоит из двух частей: сервера и контроллера. Связь между

ними осуществляется через сеть TCP/IP или по шине RS-485. По шине RS-485 к одному

серверу можно подключить до 63 контроллеров (рекомендуется не более 32). Кабель

шины данных должен располагаться как можно дальше от кабелей электросети здания.

Сервером является компьютер, подключенный к сети TCP/IP. На сервере устанавливается

программное обеспечение, посредством которого, пользователи могут добавлять/удалять

владельцев карт, открывать/закрывать двери, просматривать журналы событий и

осуществлять мониторинг дверей в реальном времени.

Питание 220В

Шина

485

Сеть

TCP/IP

Подвесной п

отолок

Внешняя сторона

Внутренняя сторона

Датчик двери

Кнопка выхода

Замок

Внутренний считыватель карт

Внешний считыватель карт

Контроллер
