ST-NC120, ST-NC240 и ST-NC440
12
Computer
Computer
Computer
Correct
connections for
485 networking
Incorrect
connections for
485 networking
Incorrect
connections for
485 networking
Serial port
cable
Serial port
cable
Serial port
cable
485
converter
485
converter
485
converter
Control panel
Control panel
Control panel Control panel
Control panel
Control panel

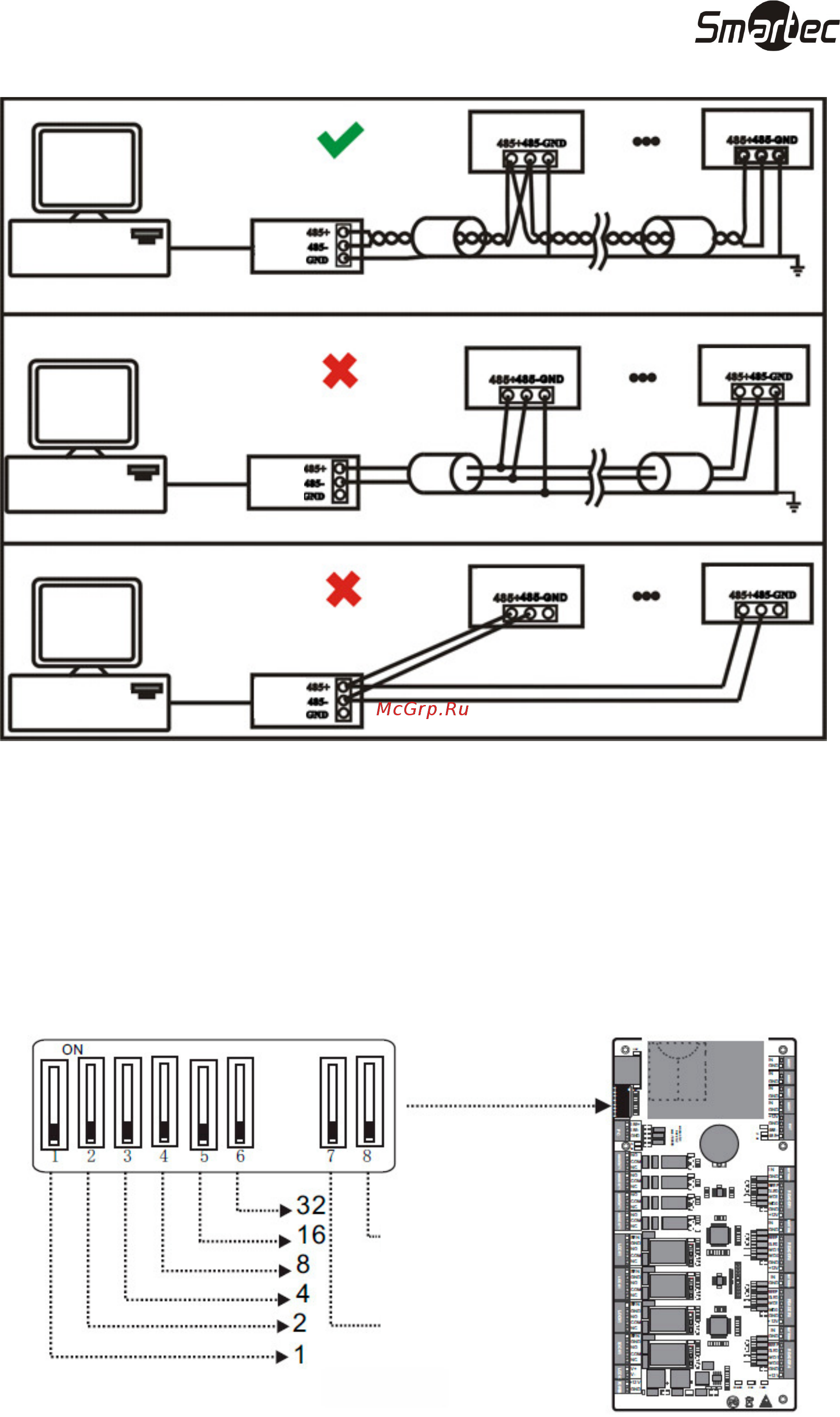

Топология RS-485
Установка DIP-переключателей
Установка адреса контроллера
DIP-переключатели 1-6 служат для установки адреса устройства в шине RS-485. Для установки адреса
используется бинарный код. Положение переключателя ON эквивалентно 1, OFF эквивалентно 0.
Пример: Установка адреса устройства 39 (=1+2+4+32) соответствует бинарному коду 111001.
Положение DIP-переключателей соответственно 1, 2, 3 и 6 в положении ON, остальные в положении
OFF.
Контроллер
Контроллер
Контроллер
Контроллер
Контроллер
Контроллер
RS-232
RS-232
RS-232
Компьютер
Компьютер
Компьютер
Правильное
подключение
Неправильное
подключение
Неправильное
подключение
Согласование шины
RS-485
Восстановление
настроек по умолчанию
