ST-NC120, ST-NC240 и ST-NC440
19

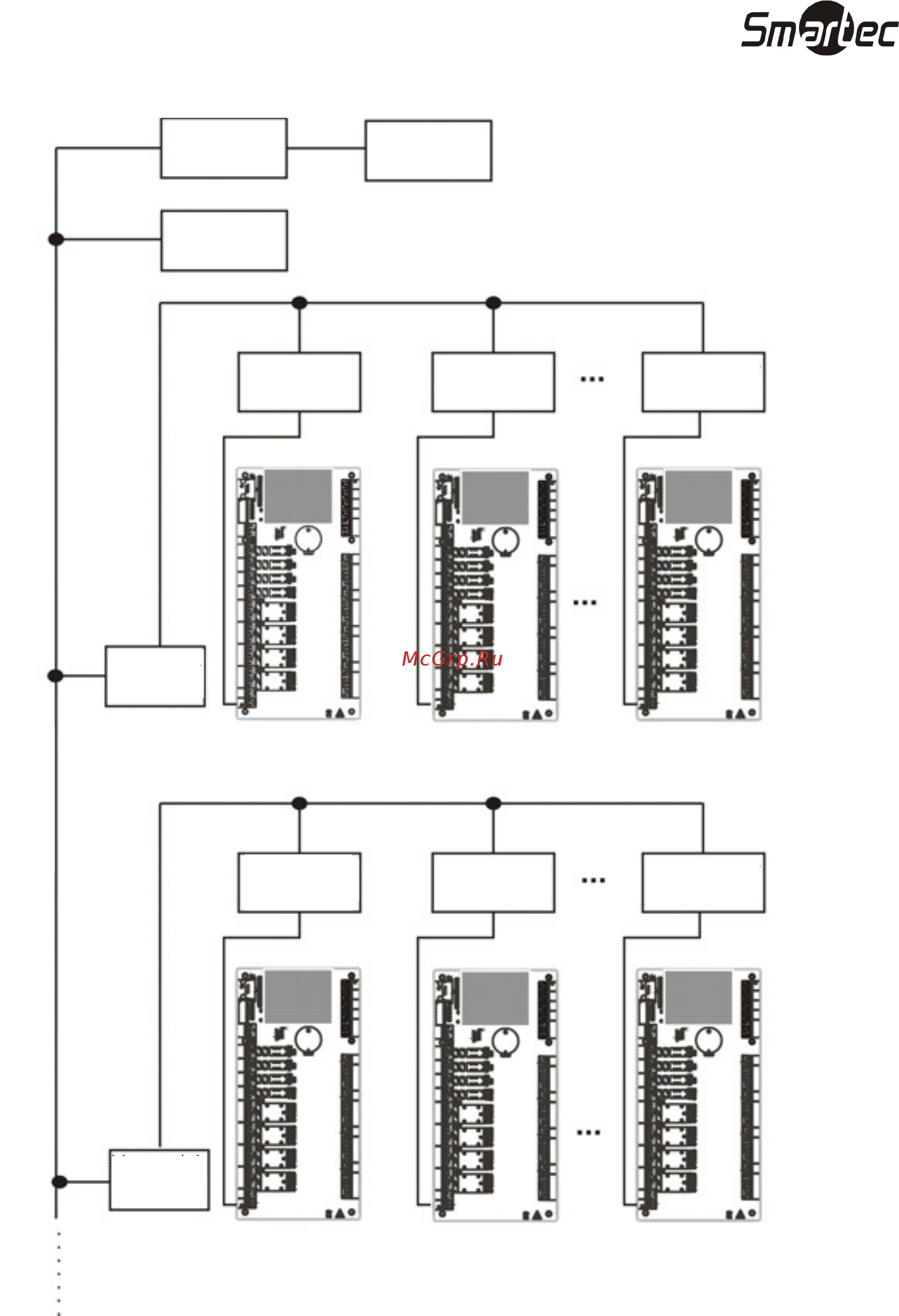

Подключение линии питания
Напряжение питания контроллеров 12В постоянного тока. Для минимизации влияния помех между
контроллерами, каждый контроллер должен быть запитан от отдельного источника. Для повышения
надежности контроллеры и замки должны быть запитаны от раздельных источников.
Для предотвращения отключения системы контроля доступа при сбое первичной сети питания 220В
необходимо использовать бесперебойные источники питания.
Система
резервного
питания
Рабочая станция
Контроллер
1
Контроллер
2
Контроллер
№
Контроллер
1
Контроллер
2
К
онтроллер
№
Блок питания 12В
Блок питания
12В
Блок питания 12В
Блок питания 12В
Блок питания 12В
Блок питания 12В
Общий пакетный
выключатель
Пакетный
выключатель
здания
Пакетный
выключатель
здания
220В
