56 | Русский
1 609 92A 0RZ | (12.12.14) Bosch Power Tools
Заявление о соответствии
Мы заявляем под нашу единоличную ответственность, что
описанный в разделе «Tехнические данные» продукт от-
вечает всем соответствующим положениям Директив
2011/65/EU, 2014/30/EU, 2006/42/EС, включая их из-
менения, а также следующим нормам: EN 60745-1,
EN 60745-2-3.
Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 12.12.2014
Сборка
Установка защитных устройств
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Указание: При поломке шлифовального круга во время
работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».
Защитный кожух для шлифования

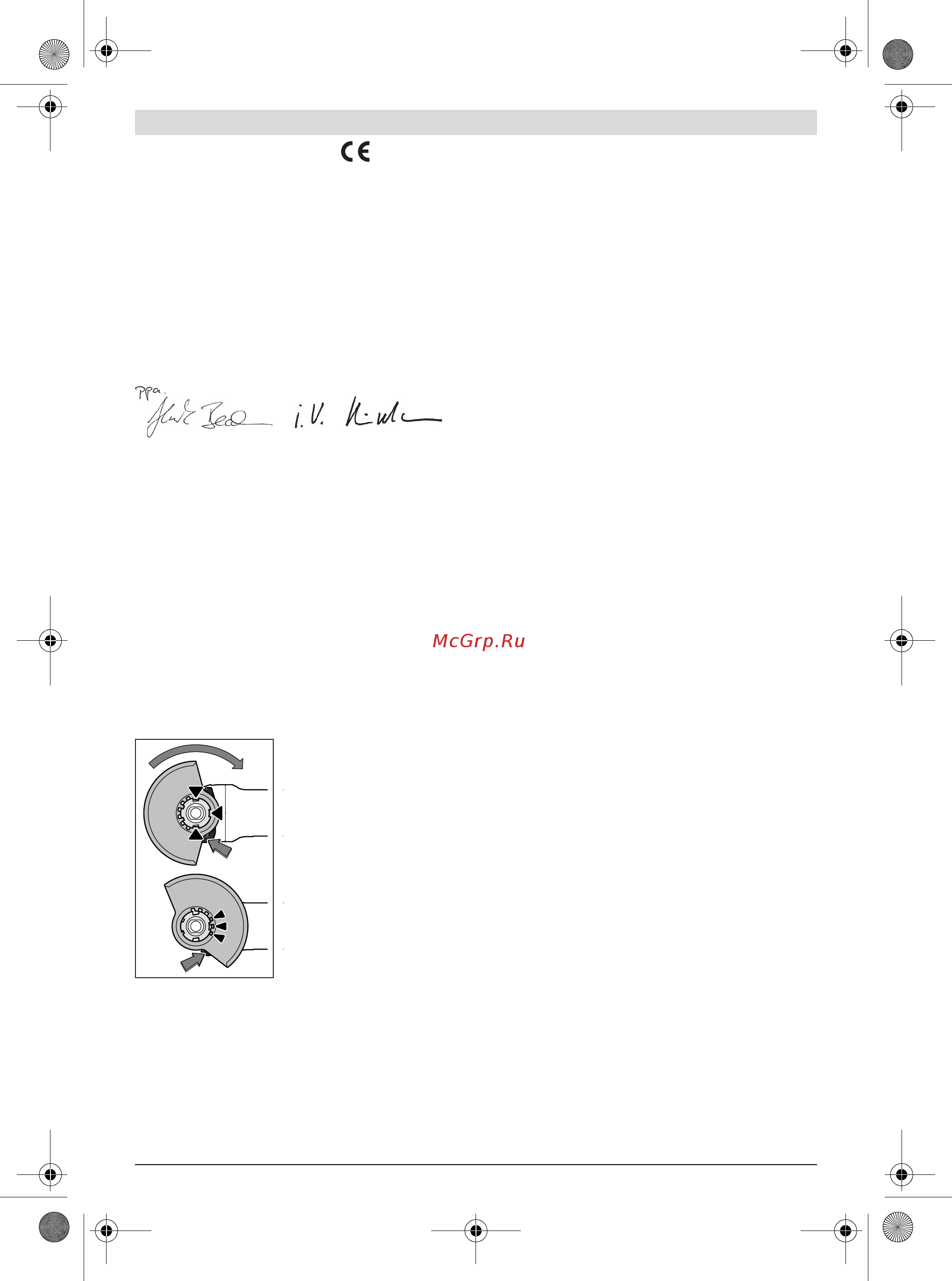

Установите защитный кожух 6
на посадочную поверхность
электроинструмента так, чтобы
кулачки кодирования кожуха
совпали с посадочной повер-
хностью. Нажмите и держите
при этом рычаг разблокировки
1.
Прижав, посадите защитный ко-
жух 6 на шейку шпинделя, что-
бы буртик на кожухе сел на фла-
нец электроинструмента, и по-
верните защитный кожух до
слышимого фиксирования.
Установите защитный кожух 6 в соответствии с требовани-
ями рабочего процесса. Для этого придавите рычаг раз-
блокировки 1 вверх и поверните защитный кожух 6 в же-
лаемое положение.
Устанавливайте защитный кожух 6 всегда таким
образом, чтобы все 3 красных кулачка рычага раз-
блокировки 1 зашли в соответствующие отверстия
защитного кожуха 6.
Установите защитный кожух 6 так, чтобы исключал-
ся выброс искр в направлении оператора.
Защитный кожух 6 должен поддаваться повороту
только после задействования рычага разблокиров-
ки 1! В противном случае электроинструмент нель-
зя больше использовать и его нужно сдать в серви-
сную мастерскую.
Указание: Кулачки кодирования 6 гарантируют установку
только подходящего к электроинструменту защитного ко-
жуха.
Защитный кожух для отрезания
Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 10.
Для резки камня обеспечьте достаточный отсос пы-
ли.
Защитный кожух для отрезания 10 монтируется так же,
как и защитный кожух для шлифования 6.
Защитный кожух для отрезания с направляющими са-
лазками
Защитный кожух для отрезания с направляющими салаз-
ками 17 монтируется так же, как и защитный кожух для
шлифования 6.
Дополнительная рукоятка
Пользуйтесь электроинструментом только с допол-
нительной рукояткой 4.
Привинтите дополнительную рукоятку 4 справа или слева
от редукторной головки в зависимости от способа работы.
Защитный щиток руки
Для работ с резиновой шлифовальной тарелкой 13
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 12.
Закрепляйте защитный щиток 12 дополнительной рукоят-
кой 4.
Установка шлифовальных инструментов
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель 5 и все монтируемые
части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя 2 для его
фиксирования.
Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе! В противном случае
электроинструмент может быть поврежден.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
