RVi RVi-VD7-11M [23/48] Схема сістэмы
![RVi RVi-VD7-11M [23/48] Схема сістэмы](/views2/1261254/page23/bg17.png)

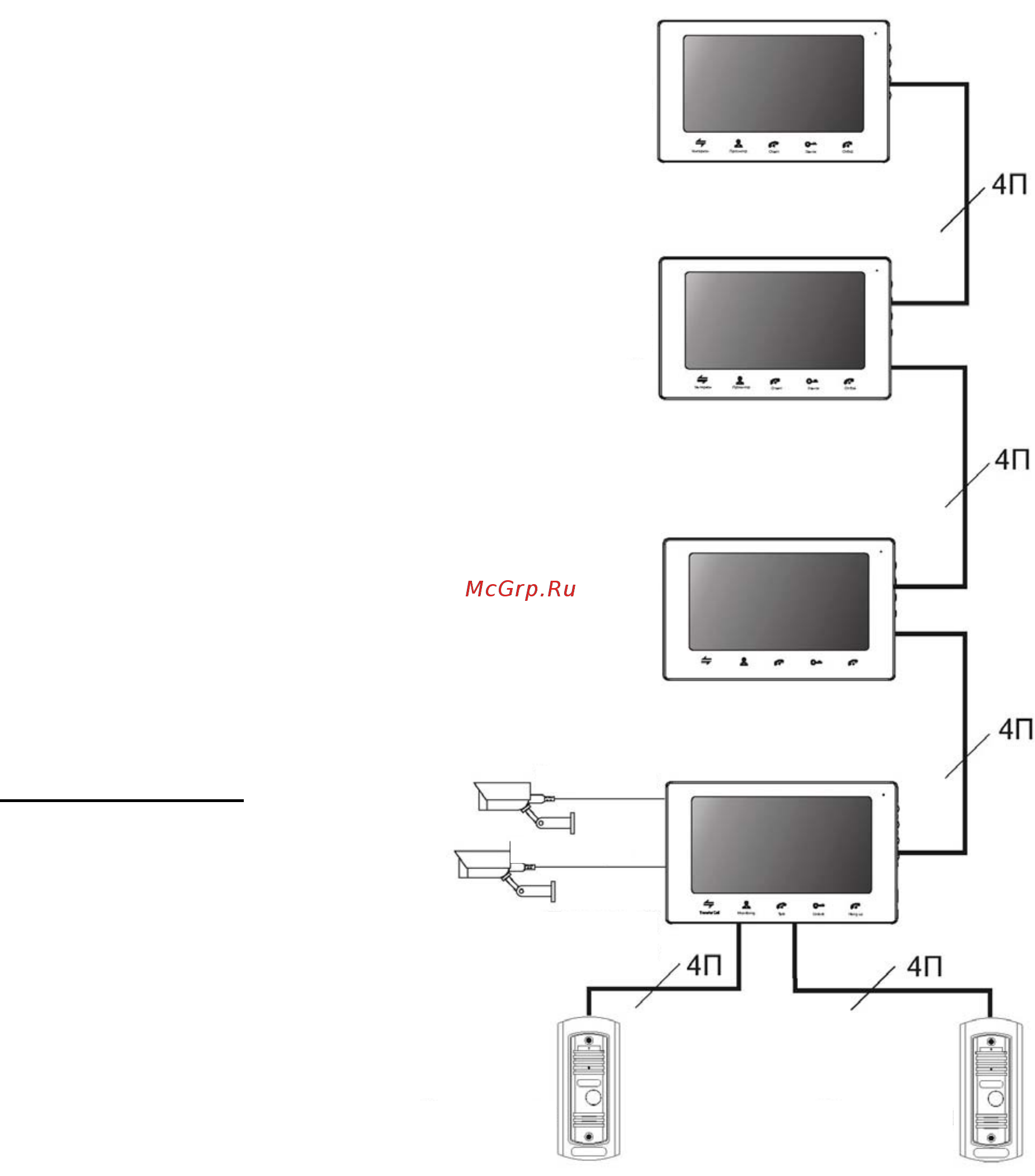

СХЕМА СІСТЭМЫ
Падтрымліваюцца мадэлі
відэадамафоны для працы ў
паралелі:
RVi-VD7-12M
RVi-VD10-11
Падтрымліваюцца мадэлі
вызывная панэляў: любая
панэль з четырёхпроводной
сістэмай.
Пры выкарыстанні 4-х
дамафонаў ў паралелі 2
вызывная панэлі
падключаюцца толькі да
галоўнага дамафоне.
Для галоўнага дамафона ў
меню налад павінен быць
абраны рэжым - «Основной»,
для другарадных -
«Дополнительный».
Падключэнне большай
колькасці вызывная панэляў
не прадугледжана.
Падключэнне дадатковых
дамафонаў вырабляецца да
раздымам «Вход» и
«Выход».
Да раздыму «Вход»
падключаецца папярэдні
дамафон ў ланцугі, а да
«Выход» - наступны.
Другарадны
манітор
Другарадны
манітор
відэакамера
відэакамера
Другарадны
манітор
Галоўны
манітор
Вызывная
панэль 2
Вызывная
панэль 1
