Technische Daten Funktionen
PREMIUM Int. oder Ext.
Potentiometer
Heizleistung Leistungs-Vorgabe 0…100 % / OFF
SYSTEM e-Drive oder
Schnittstelle
Temperatur (closed Loop) Temperatur-Vorgabe OFF,
50…650 °C; 5 °C Auflösung
Temperatur (open Loop) Leistungs-Vorgabe OFF,
5…100 %; 5 % Auflösung
Luftmenge Luftmengen-Vorgabe 1,
5…100 %; 5 % Auflösung
MISTRAL 2 PREMIUM 4 PREMIUM 6 PREMIUM 6 SYSTEM
Bürstenloser Motor ••
Bürstenmotor mit Kohlenwechsel •
Bürstenmotor •
Ausführungen

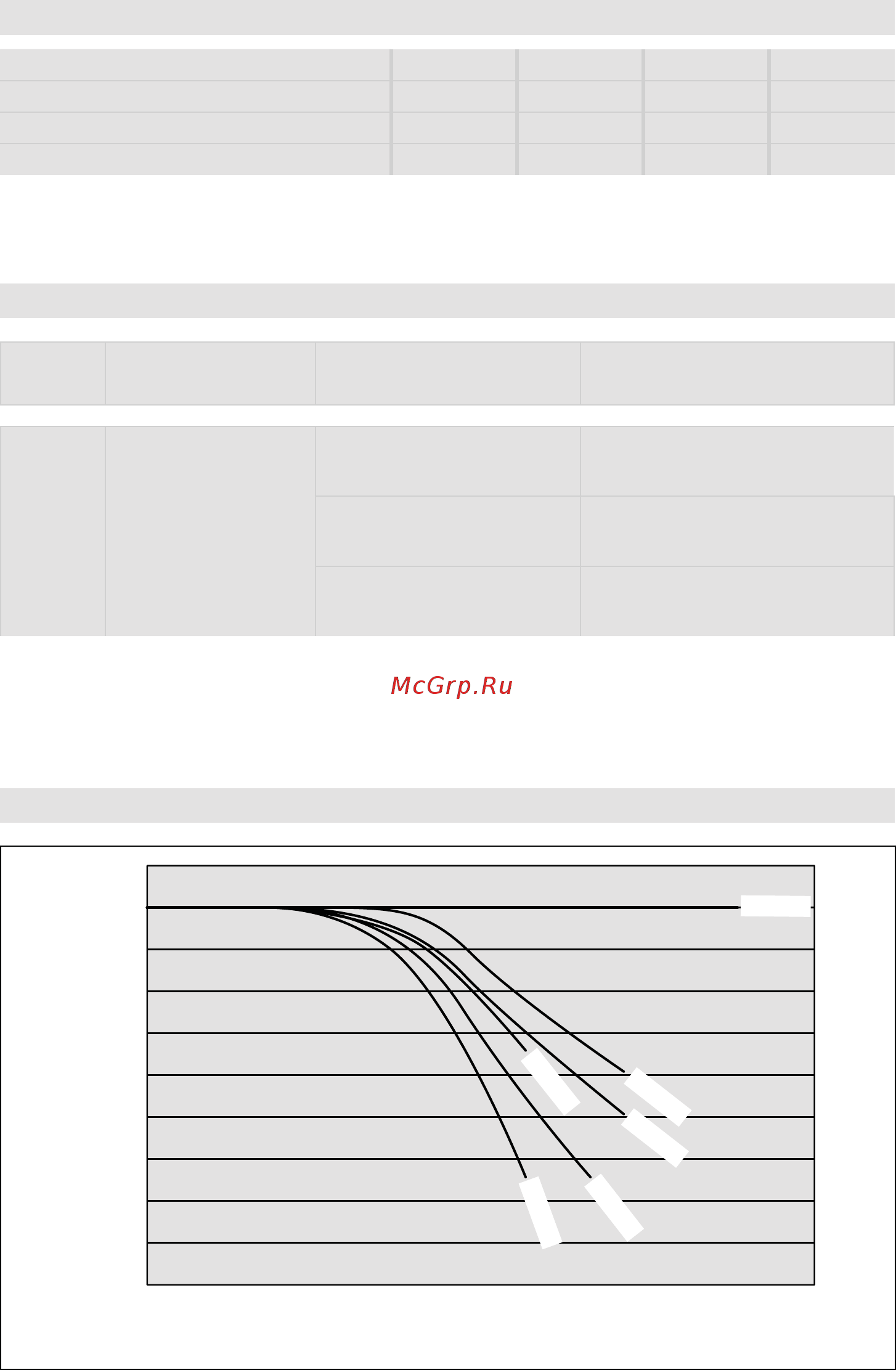

MISTRAL SYSTEM Temperatur- / Luftmengen-Diagramm
700
650
600
550
500
450
400
350
300
250
200
100 150 200 250 300 350 400 450
2400 W 2400 W
3400 W
3000 W
4500 W
2300 W
2400 W 1500 W
Temperatur °C
Luftmenge l / min
