18
1× kurz
3 Sekunden
Gebläse Schnittstellenvorgabe
0 – 10 Volt 4 –20 mA
1× kurz
3 Sekunden
Gesteuert oder geregelt

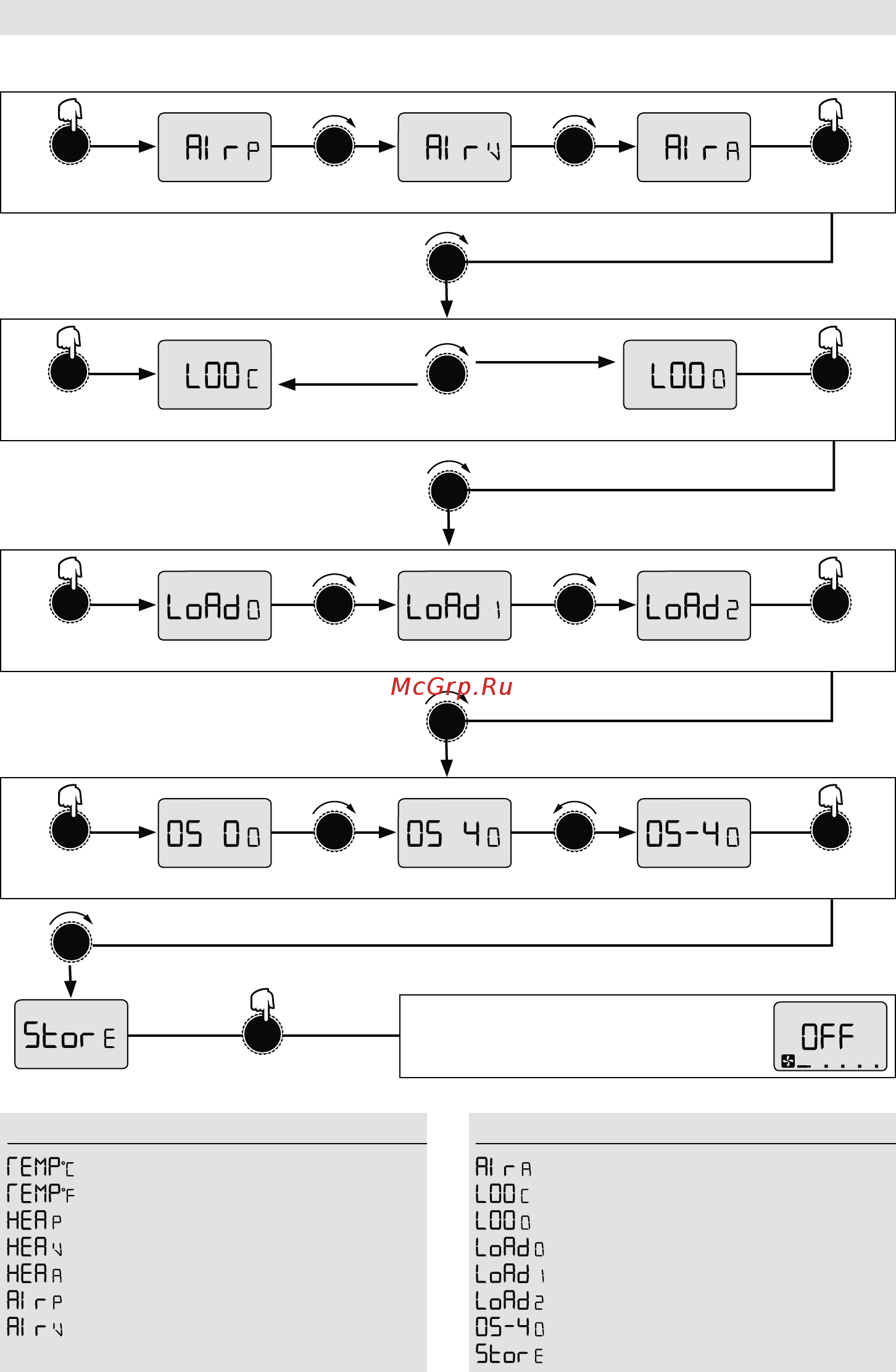

Konfiguration Setup-Menü MISTRAL SYSTEM
Closed Loop Open Loop
1× kurz
3 Sekunden
Düseneinstellung (siehe Tabelle)
Mittlere Düse Kleine DüseOhne Düse
1× kurz
3 Sekunden
Temperatur-Oset +40°C / -40°C einstellbar
+40°C -40°C
nach rechts
nach links
1× kurz
Einstellungen werden gespeichert.
Zurück in Betriebsmodus
Anzeige Beschreibung
Temperatur Grad Celsius
Temperatur Grad Fahrenheit
Heizung e-Drive (Potentiometer)
Heizung Schnittstellenvorgabe 0 – 10 V
Heizung Schnittstellenvorgabe 4 – 20 mA
Gebläse e-Drive (Potentiometer)
Gebläse Schnittstellenvorgabe 0 – 10 V
Anzeige Beschreibung
Gebläse Schnittstellenvorgabe 4 – 20 mA
Closed Loop geregelt
Open Loop gesteuert
Regelparameter ohne Düse
Regelparameter mittlere Düse
Regelparameter kleine Düse
Temperatur-Oset-Einstellung + / -40 °C
Speichern
Potentiometer
