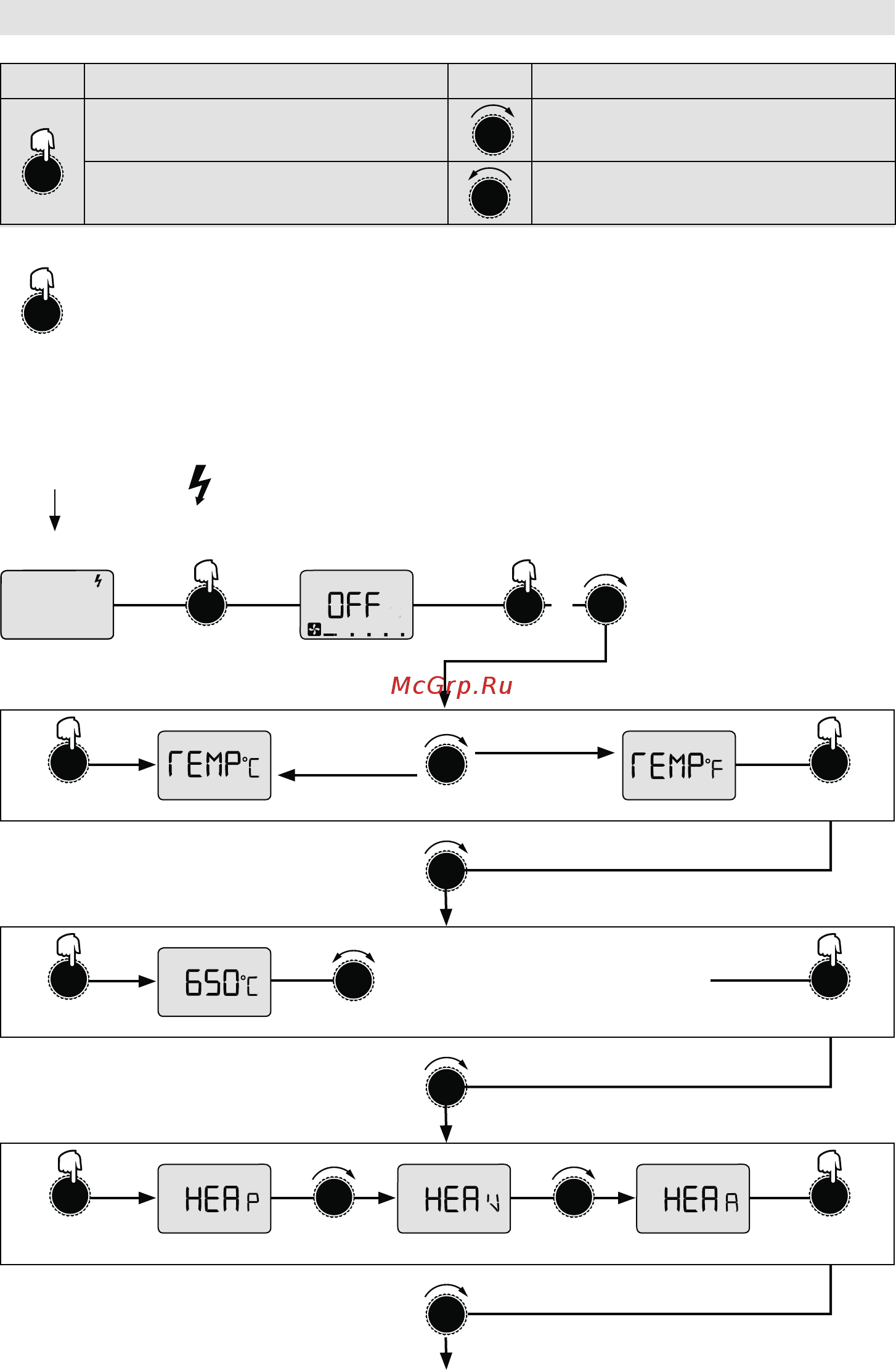

Configuration set-up menu MISTRAL SYSTEM
Switch on the mains.
Stand-by mode Operating mode
3 seconds
Press 2 seconds and at the same
time slowly give it a 1/4 -turn to
the right.
Set-up menu
&
e-drive Function e-drive Function
Press briefly 1 × = activate
turn to the right
Press 3 seconds = confirm
turn to the left
1× briefly
3 seconds
1× briefly
3 seconds
Temperature limit 45 °C – 650 °C
Temperature unit
Increase temperature turn to the right
Decrease temperature turn to the left
1× briefly
3 seconds
Heating interface target
0 – 10 volt Potentiometer 4 –20 mA
Note:
If the e-drive is pressed briefly 1x without confirming it, the values will not be saved.
Next page
