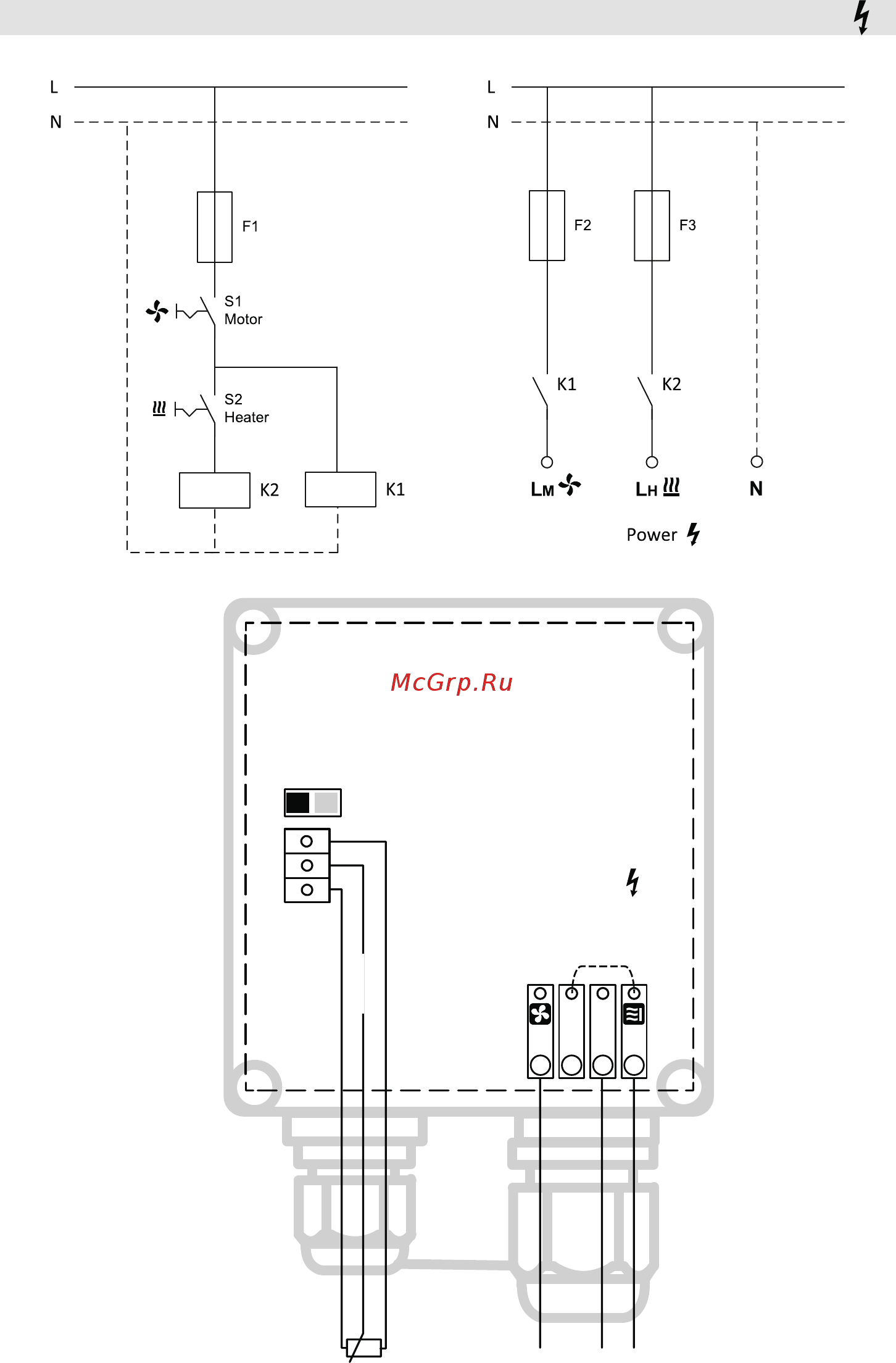

Wiring diagram MISTRAL PREMIUM: Heating, Blower separated
Potentiometer
Internal
External
Power
LM
N
L
H
No electrical isolation
brown
green
white
Internally
connected
LI
NLM LH
