17

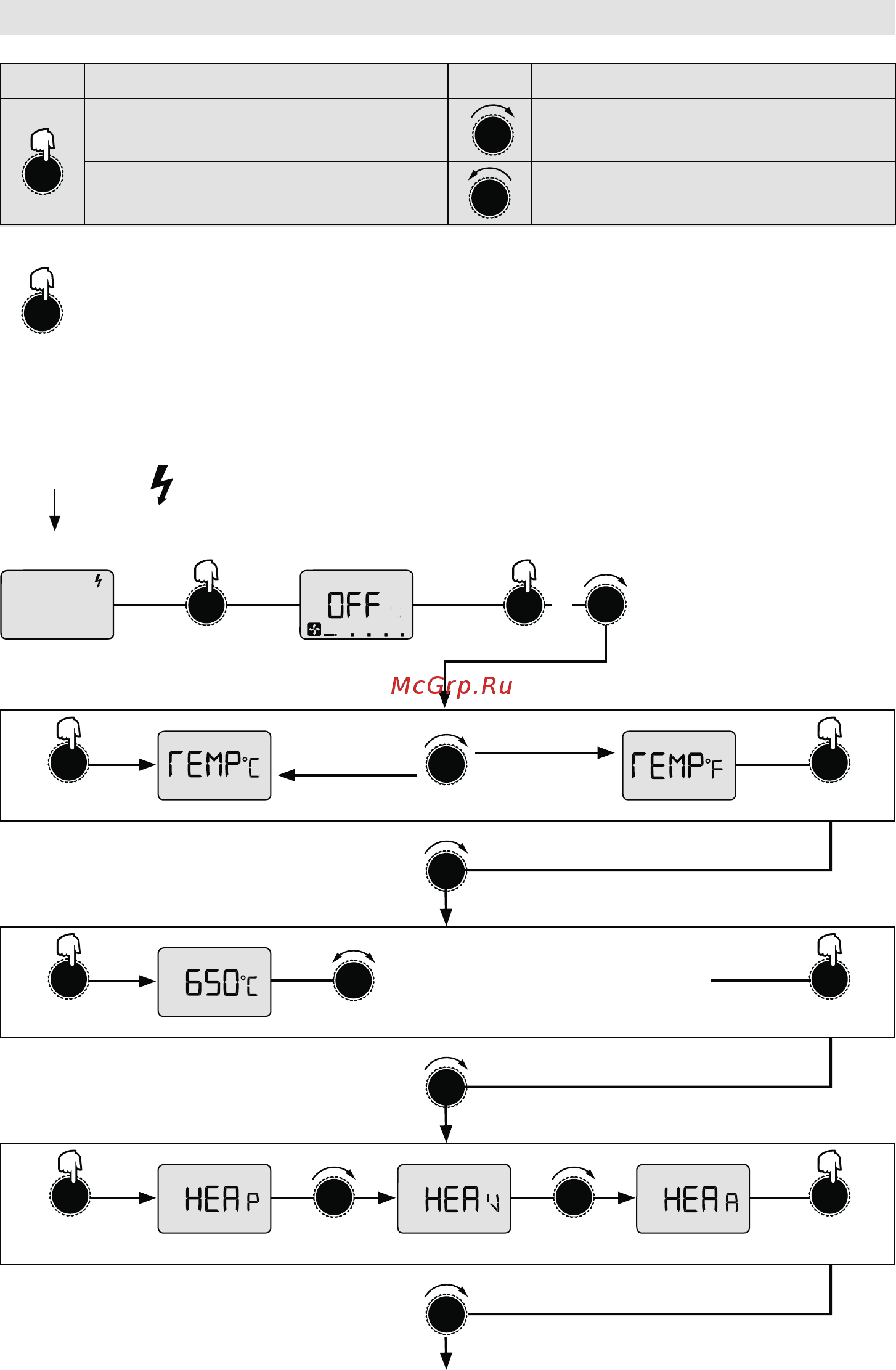

Konfiguration Setup-Menü MISTRAL SYSTEM
Netz einschalten
Standby - Modus Betriebsmodus
3 Sekunden
2 Sekunden drücken und gleich-
zeitig langsam 1/4 Umdrehung
nach rechts drehen
Setup-Menü
&
e-Drive Funktion e-Drive Funktion
1× kurz drücken = aktivieren
nach rechts drehen
3 Sekunden drücken = bestätigen
nach links drehen
1× kurz
3 Sekunden
1× kurz
3 Sekunden
Temperaturbegrenzung 45 °C – 650 °C
Temperatureinheit
Temperatur erhöhen nach rechts drehen
Temperatur reduzieren nach links drehen
1× kurz
3 Sekunden
Heizung Schnittstellenvorgabe
0 – 10 Volt Potentiometer 4 –20 mA
Hinweis:
Wird e-Drive 1× kurz gedrückt ohne zu bestätigen, werden die Werte nicht gespeichert.
