SD(P)-5416-G-DS: Руководство пользователя (вер.2)
8
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
Глава 2 Описание устройства
В этой главе, приведено описание Промышленного коммутатора, спецификации
устройства, информация по монтажу и подключению.
2.1 Физические размеры
Металлический корпус. Степень защиты: IP-30

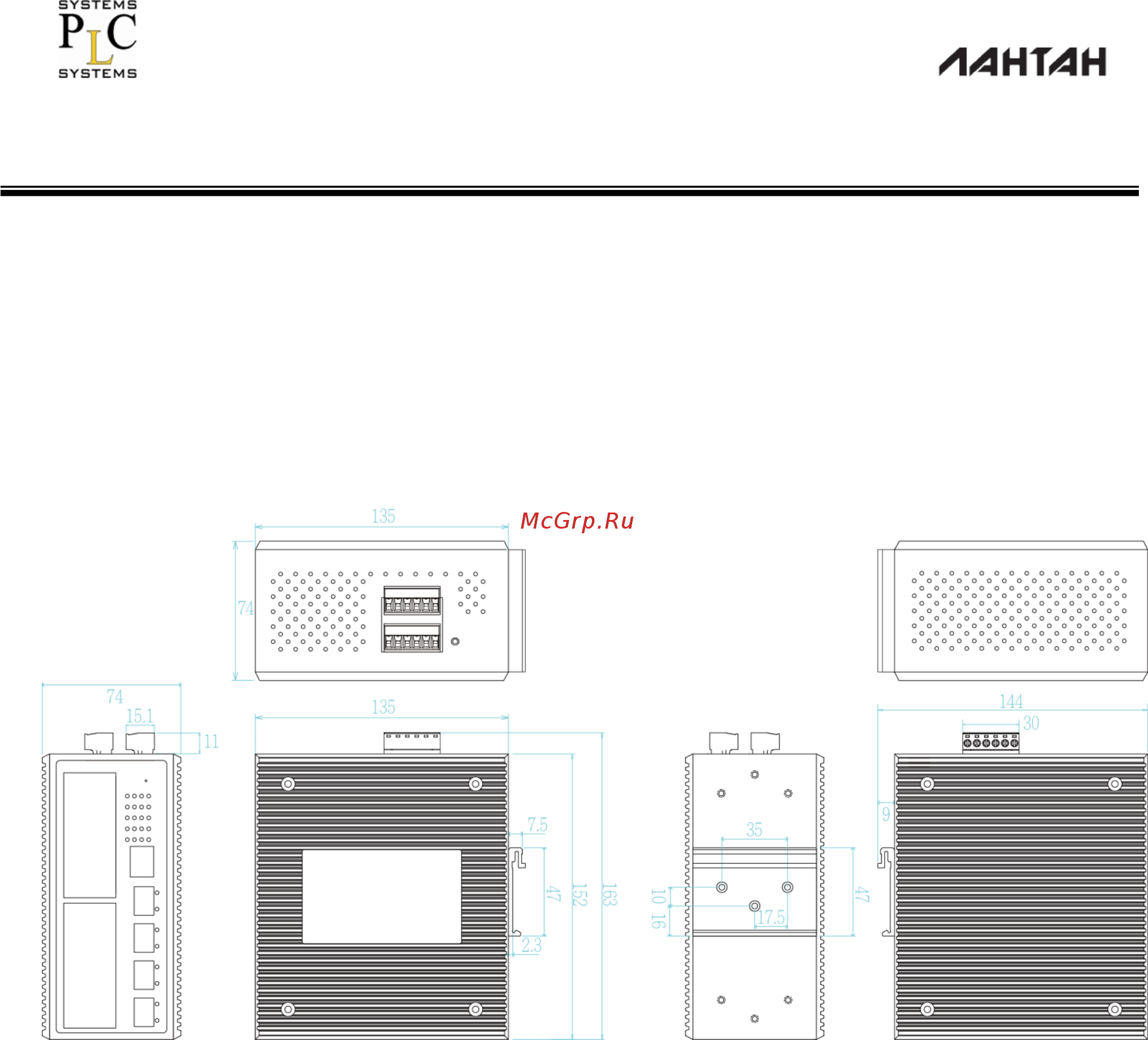

Габариты: 74мм x 135мм x 152мм (Ш x Г x В). Максимальная глубина -114 мм.
2.2 Степень защиты в соответствии с IP
Код IP, Степень защиты, или Международный класс защиты, классифицирует и
оценивает степень защиты, обеспечиваемой корпусом устройства от
проникновения, пыли, воды и случайных контактов (в том числе частей тела,
таких как руки и пальцы). Коды публикуются Международной электротехнической
комиссией (МЭК)
Защита от твердых частиц
Первая цифра указывает уровень защиты, который обеспечивает корпус от
доступа к опасным частям устройства (например, к электрическим проводам,
движущимся частям) и от проникновения посторонних твердых объектов.
