SD(P)-5416-G-DS: Руководство пользователя (вер.2)
14
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
3. Убедитесь, что «DIN-Rail» Коммутатора закреплено на направляющей.
4. Чтобы снять Коммутатор с направляющей проделайте эти действия в
обратном направлении.

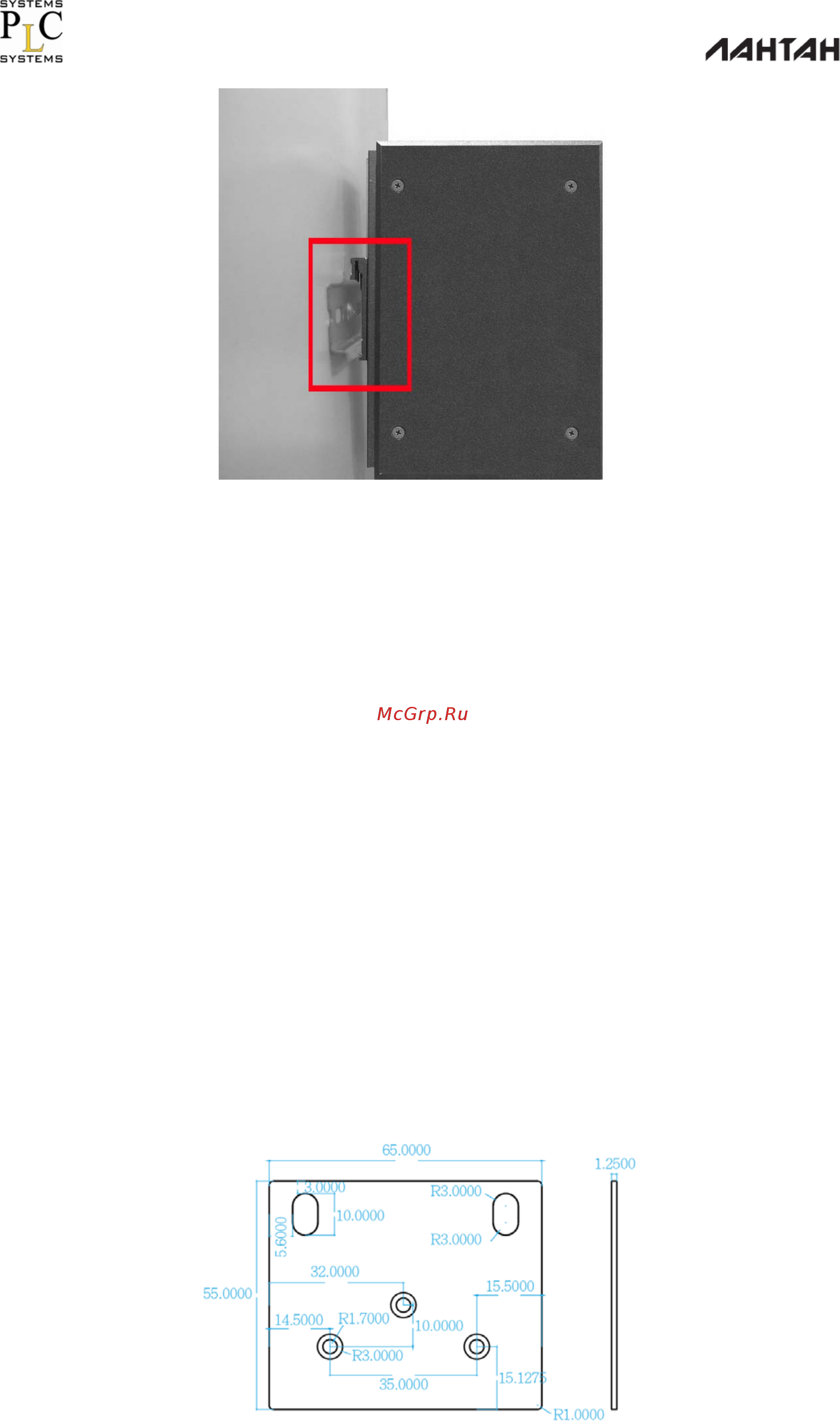

3.3 Настенный монтаж Коммутатора
Выполните следующие действия, чтобы прикрепить Промышленный коммутатор
с пластинами для настенного крепления к стене:
1. Снимите «DIN-Rail» с Промышленного коммутатор; не потеряйте винты при
удалении DIN-рейки.
2. Поместите пластину настенного монтажа на задней панели Промышленного
коммутатора.
3. Используя винты, закрепите пластины на Промышленном коммутаторе.
4. Используя отверстия в углах пластины настенного монтажа, повесьте
Промышленный коммутатор на стене.
5. Чтобы снять пластины настенного монтажа, проделайте эти действия в
обратном направлении.
ПРИМЕЧАНИЕ: Набор для крепления на стене приобретается отдельно.
