SD(P)-5416-G-DS: Руководство пользователя (вер.2)
13
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

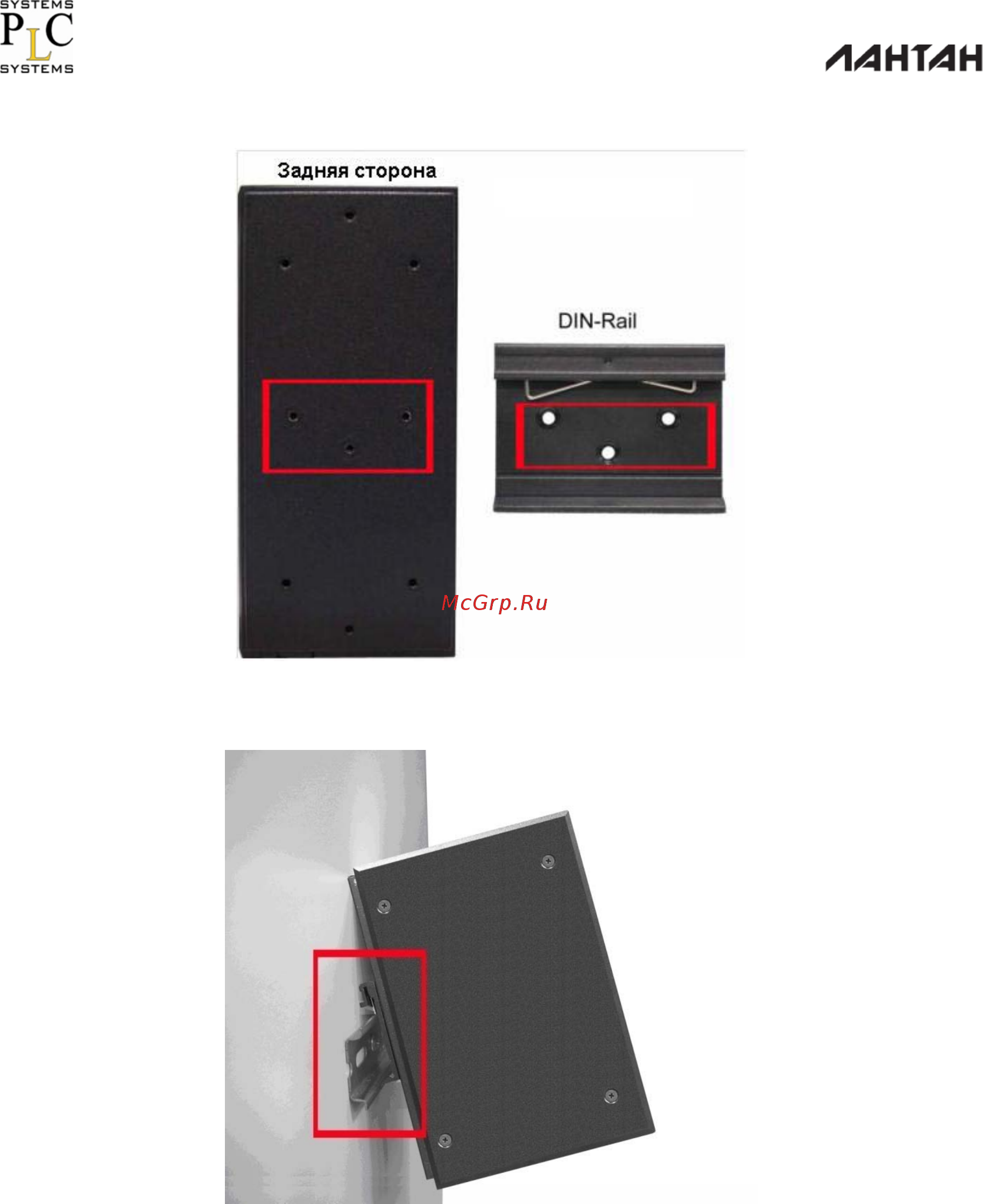

направляющую DIN-рейку.
1. Во-первых, установите верхнюю часть «DIN-Rail» в направляющую.
2. Затем, легко нажмите на корпус, чтобы защелкнуть «DIN-Rail» на
направляющей DIN рейке.
