Лантан SD-5416-G-DS [20/105] Подключение питания

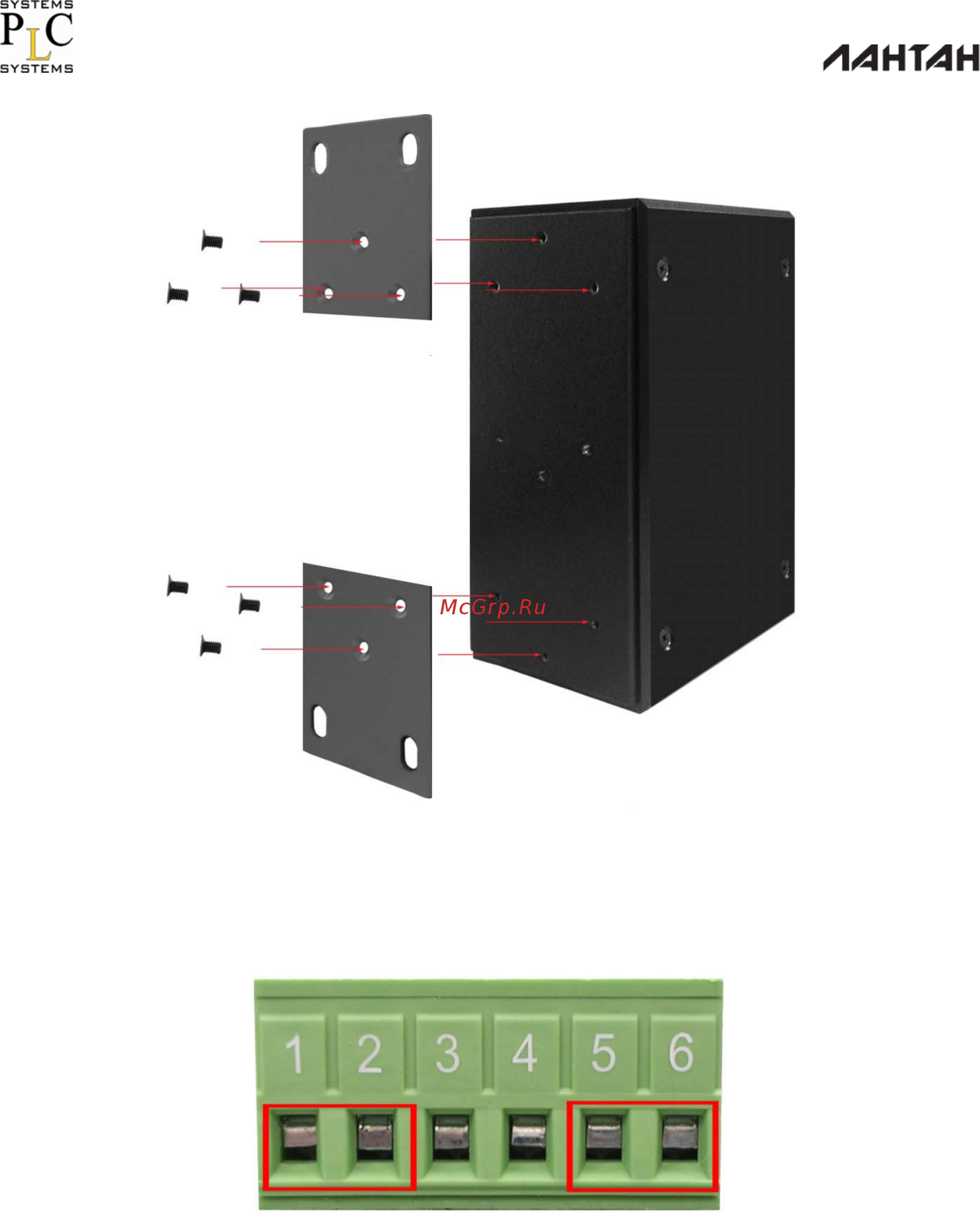

![Лантан SD-5416-G-DS [20/105] Подключение питания](/views2/1264429/page20/bg14.png)
SD(P)-5416-G-DS: Руководство пользователя (вер.2)
15
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
3.4 Подключение питания
Для подключения питания выполните следующие шаги:
1. Вставьте провода питания Постоянного тока (DC) в контакты 1 и 2 для
«Power 2», или в 5 и 6 для «Power 1».
