SD(P)-5416-G-DS: Руководство пользователя (вер.2)
18
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

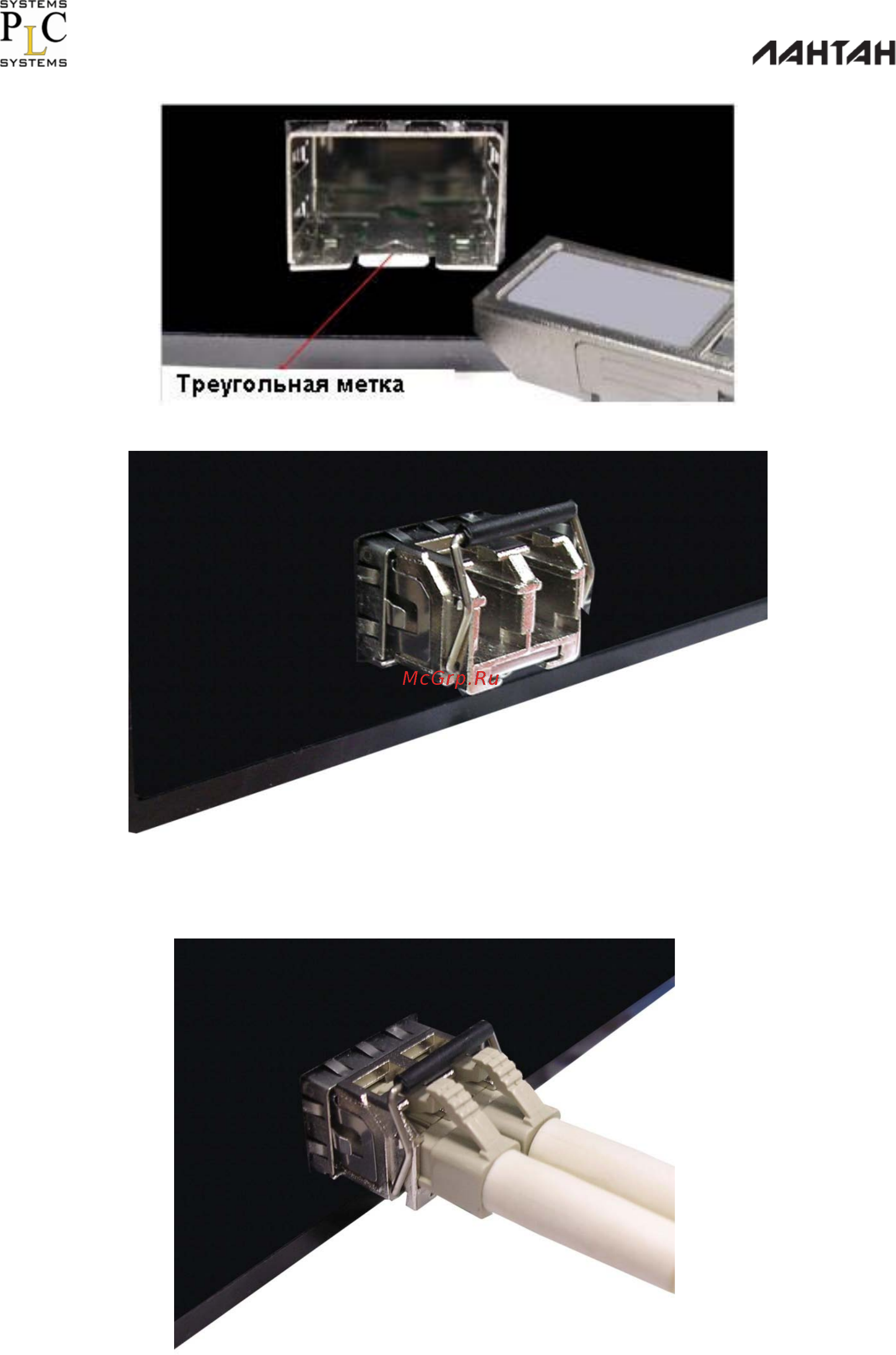

Соединение трансивера с модулем SFP
Трансивер вставлен
Во-вторых, вставьте оптоволоконный кабель с LC-коннектором в трансивер.
Коннектор LC вставлен в трансивер
