SD(P)-5416-G-DS: Руководство пользователя (вер.2)
24
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
Глава 5 Управление с консоли
5.1 Соединение с портом консоли - Console

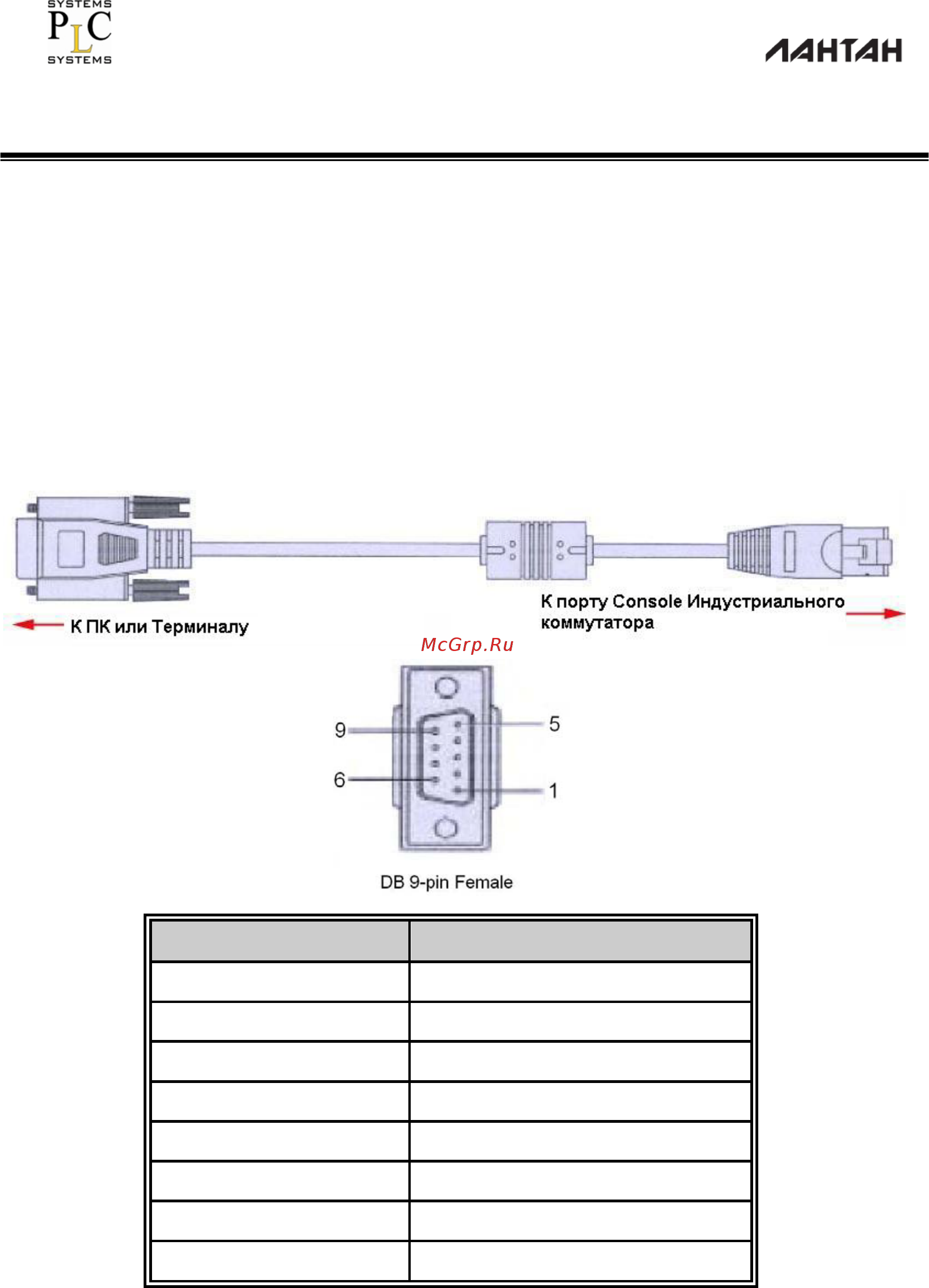

Прилагаемый кабель, на одном конце которого коннектор RS-232, а на другом
конце коннектор RJ-45. Соедините коннектор RS-232 с разъемом ПК или
терминала, а другой конец RJ-45 подсоедините к порту «Console» коммутатора.
Подключенный терминал или компьютер должен поддерживать фунгкцию
эмуляции терминала.
DB9 Connector
RJ-45 Connector
Не подсоединен
1 Оранжевый / Белый
2
2 Оранжевый
3
3 Зеленый/Белый
Не подсоединен
4 Голубой
5
5 Голубой/Белый
Не подсоединен
6 Зеленый
Не подсоединен
7 Коричневый / Белый
Не подсоединен
8 Коричневый
Назначение контактов
