SD(P)-5416-G-DS: Руководство пользователя (вер.2)
36
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

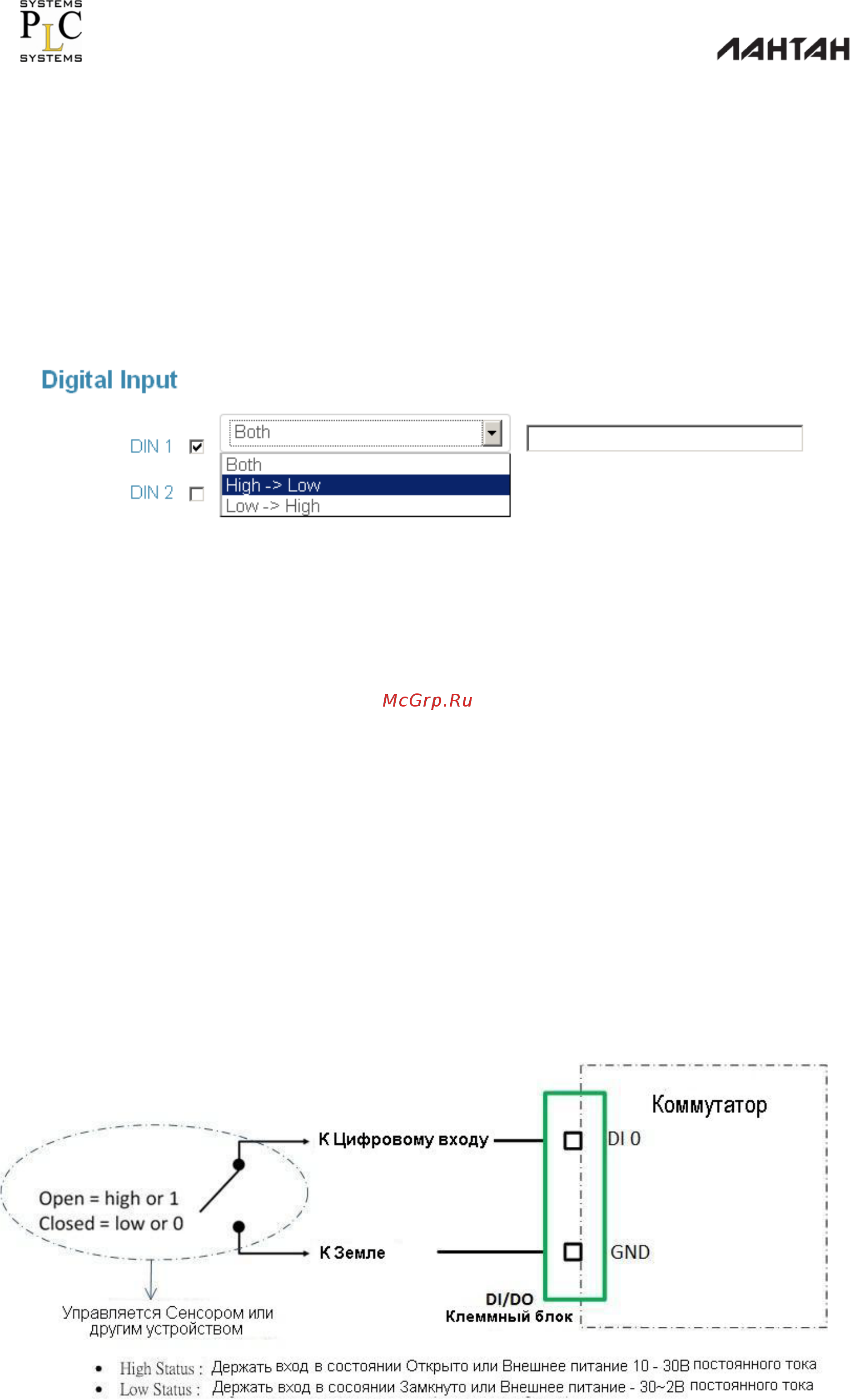

6.4.8 Цифровые входы/выходы - Digital Input/Output
У коммутаторов SD / SDP есть два цифровых выхода и два цифровых входа.
Выходы - это транзисторные переключатели с открытым коллектором, которыми
может управлять компьютер. Они выдают сигналы, которые могут быть
применены для управления нагревателями, насосами и другим
электрооборудованием. Цифровые входы могут быть считаны компьютером и
использованы для определения состояния удаленного цифрового сигнала..
Настройка цифровых входов - Digital Input Setting
Когда функция DI0 / DI1 включена; Первый цифровой вход (DI0) и второй
цифровой вход (DI1) будут доступны.
Digital Input: Выберите тип перехода, чтобы вызвать срабатывание DI0/DI1.
LowHigh: После этот выбора, DI0 / DI1 будет сообщать о состоянии,
когда сигнал напряжения внешнего устройства изменится с низкого до
высокого уровня.
HighLow: После этот выбора, DI0 / DI1 будет сообщать о состоянии,
когда сигнал напряжения внешнего устройства изменится с высокого до
низкого уровня.
Both: (Оба) При этом выборе, DI0 / DI1 будет сообщать о двух
состояниях: когда сигнал напряжения внешнего устройства изменится с
высокого до низкого уровня, и когда с низкого до высокого уровня.
Event description: Заполните описание события.
