SD(P)-5416-G-DS: Руководство пользователя (вер.2)
16
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
2. Закрепите провода от выпадения, подтянув винты.
ПРИМЕЧАНИЕ]
Калибр проводов для клеммных колодок должен быть в
диапазоне между 12 ~ 24 AWG (0.25 – 4.0 мм кВ).

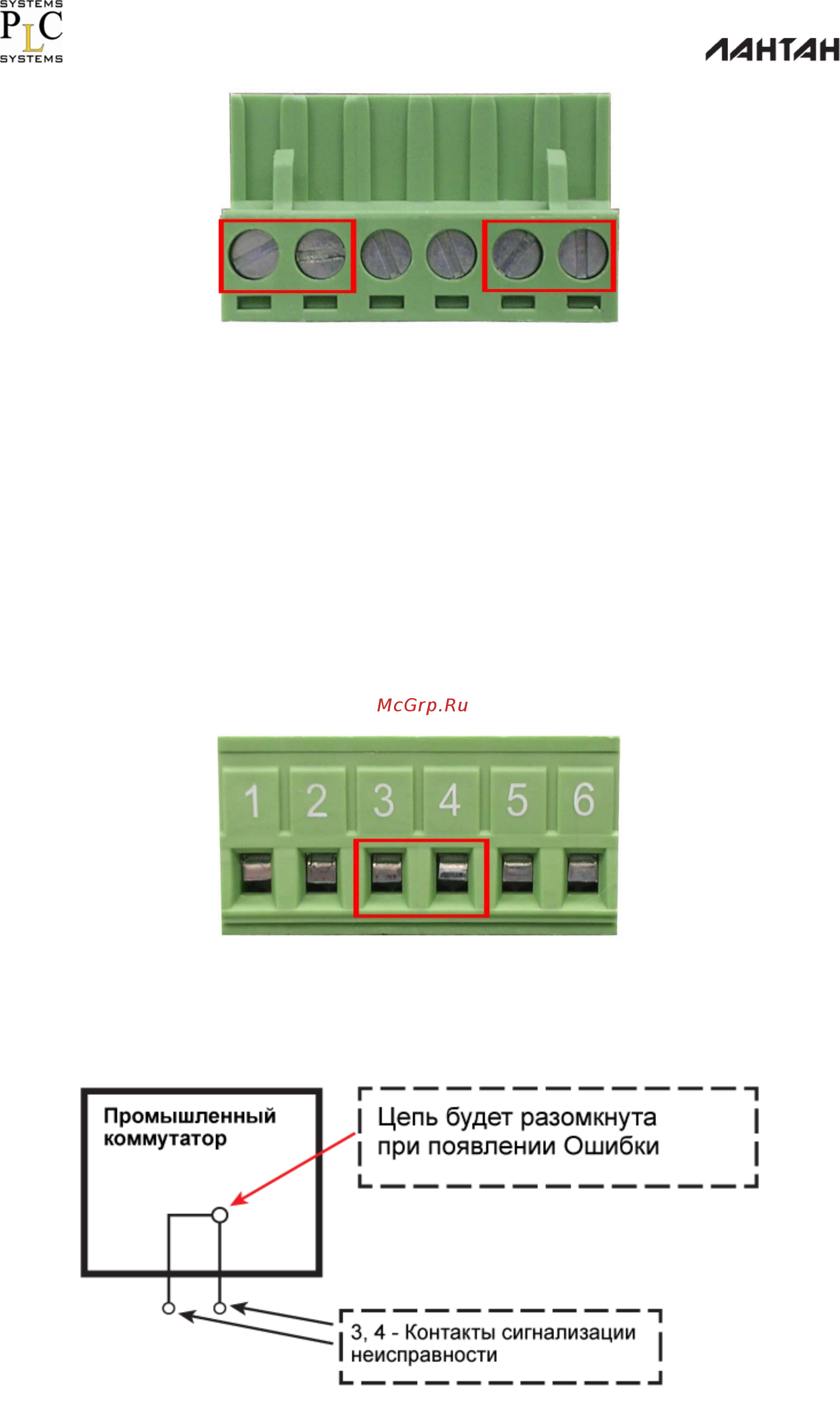

3.5 Подключение сигнала неисправности
Контакты сигнализации неисправности находятся в середине клеммного блока,
как показано на рисунке. Когда Коммутатор обнаружит состояние сбоя питания
или ошибку порта связи (доступно для управляемой модели), разрывает цепь
контактов. На следующем рисунке показан пример подключения проводов к
контактам сигнализации неисправности.
Вставьте провода в контакты сигнализации об ошибке «Fault Alarm Contacts»
[ПРИМЕЧАНИЕ]
Калибр проводов для клеммных колодок должен быть в
диапазоне между 12 ~ 24 AWG (0.25 – 4.0 мм кВ).
